Opis produktu
Właściwości i zastosowanie:

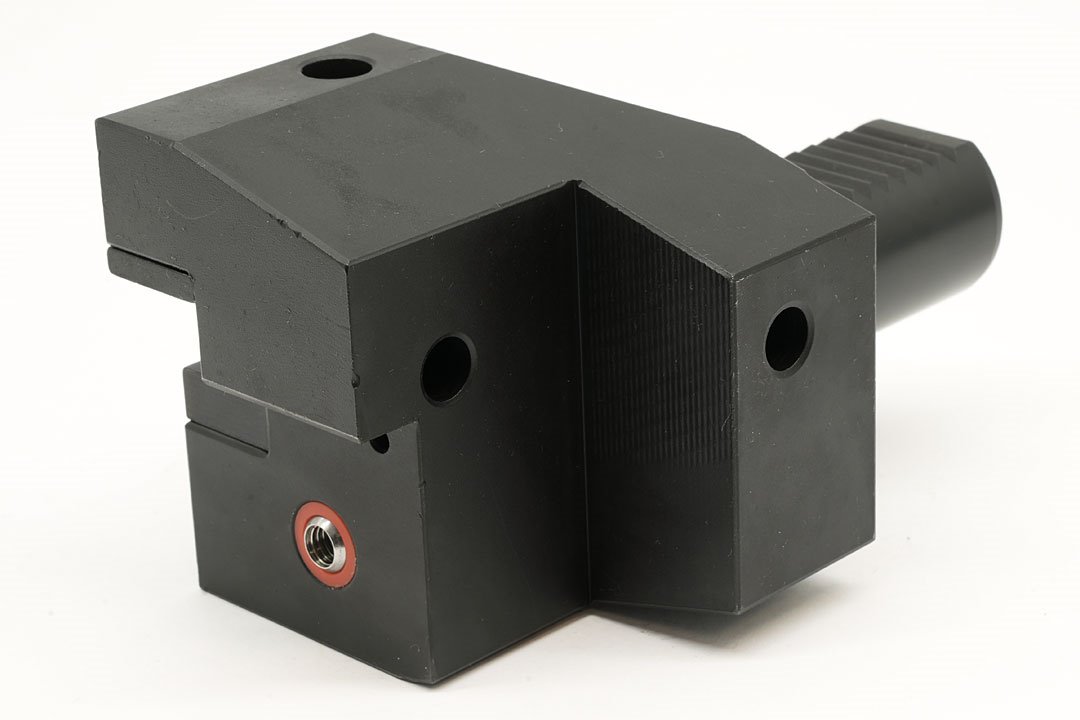

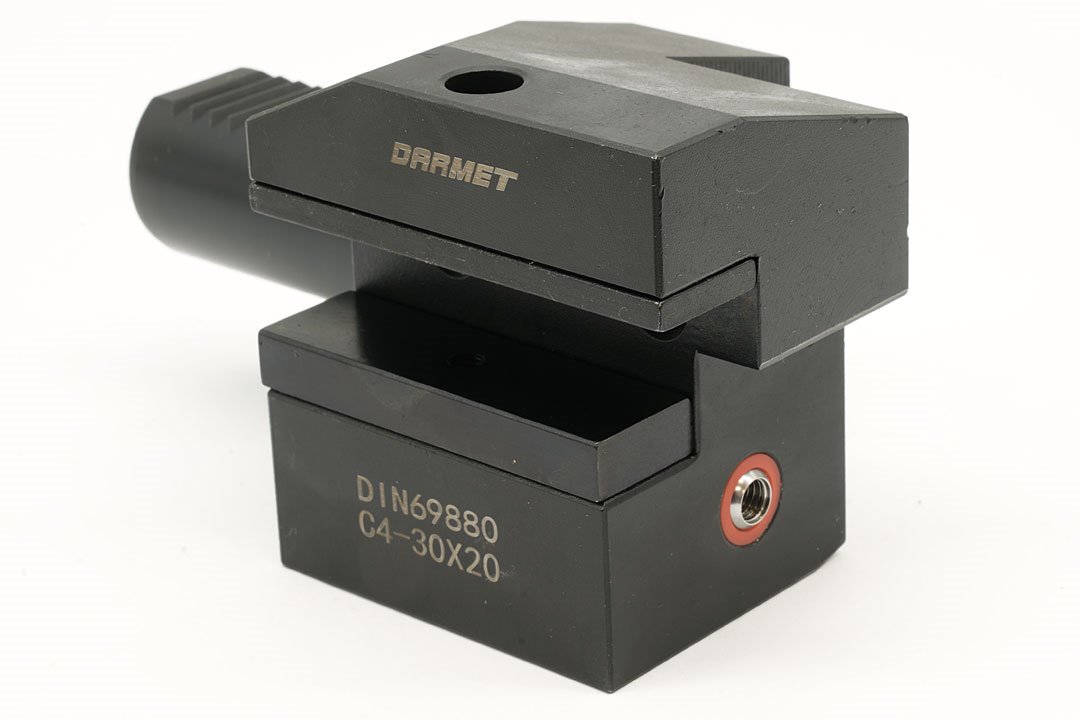

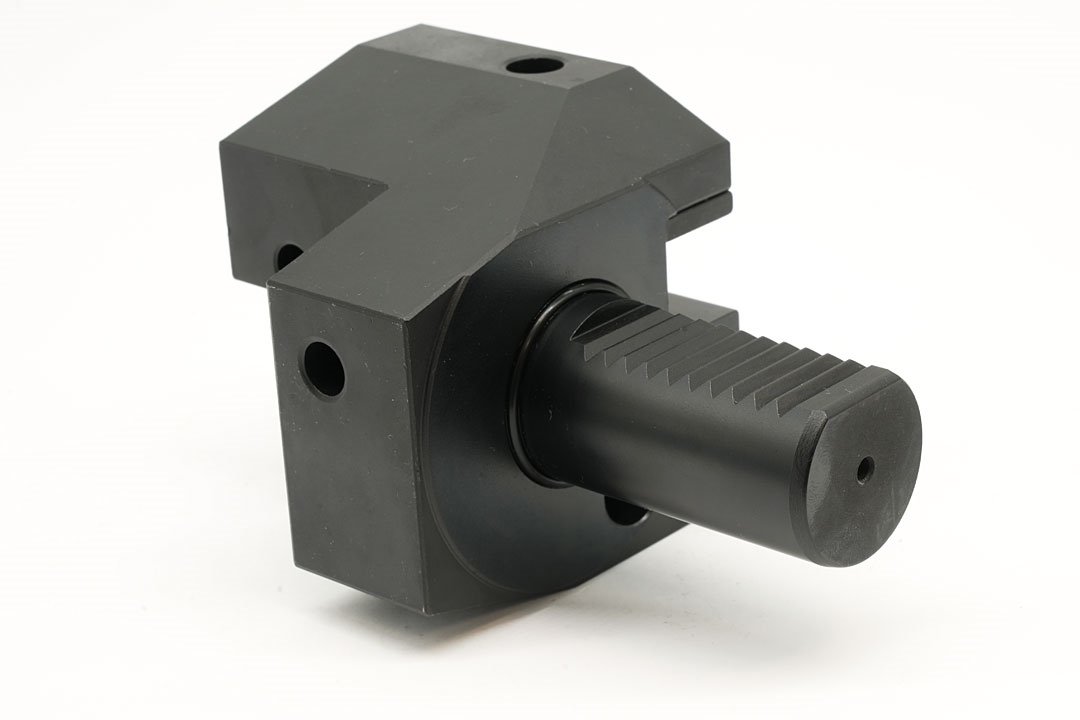

- Oprawka narzędziowa do noży tokarskich z trzonkiem do wysokości 25 mm, typ C4 odwrócona wzdłużna, lewa.
- Uchwyt VDI z oringiem.
- System chłodzenia: zewnętrzny i wewnętrzny.
- Uchwyty narzędziowe VDI są zgodne z niemieckim standardem DIN 69880.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | 40 mm |
| b1 | 90 mm |
| b2 | 47,5 mm |
| b3 | 25,5 mm |
| h1 (bez podkładki) | 25 mm |
| h2 (bez podkładki) | 34 mm |
| h3 | 35 mm |
| h4 | 30 mm |
| h5 | 32,5 mm |
| h6 | 48 mm |
| h7 | - |
| l1 | 85 mm |
| l2 | 12,5 mm |
| l3 | 30 mm |
