Opis produktu
Właściwości i zastosowanie:

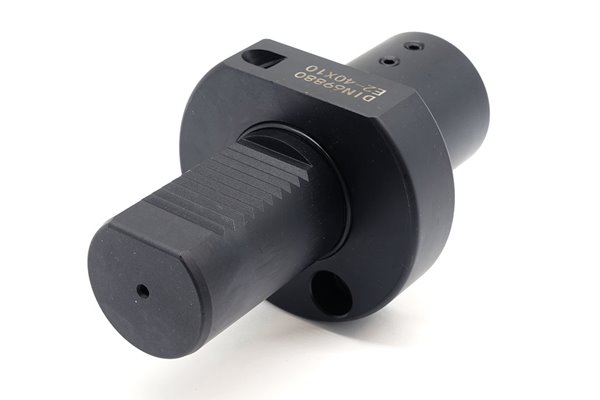

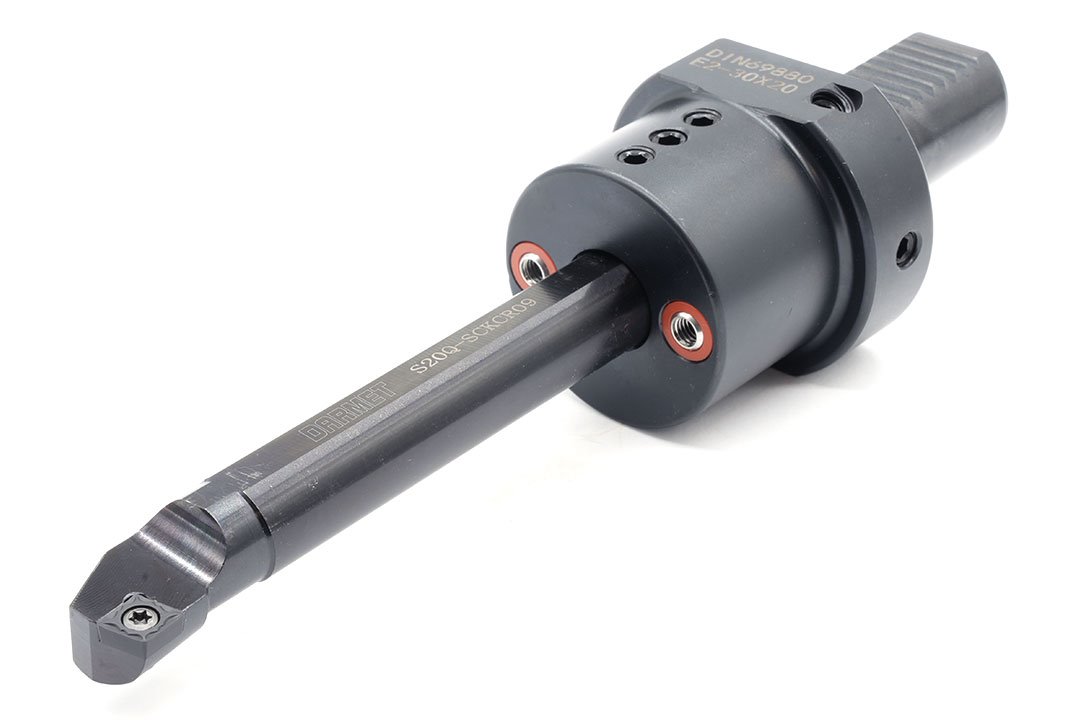

- Oprawka do narzędzi z chwytem walcowym ø10 np. noży tokarskich składanych wewnętrznych.
- Wewnętrzne lub zewnętrzne doprowadzenie chłodziwa.

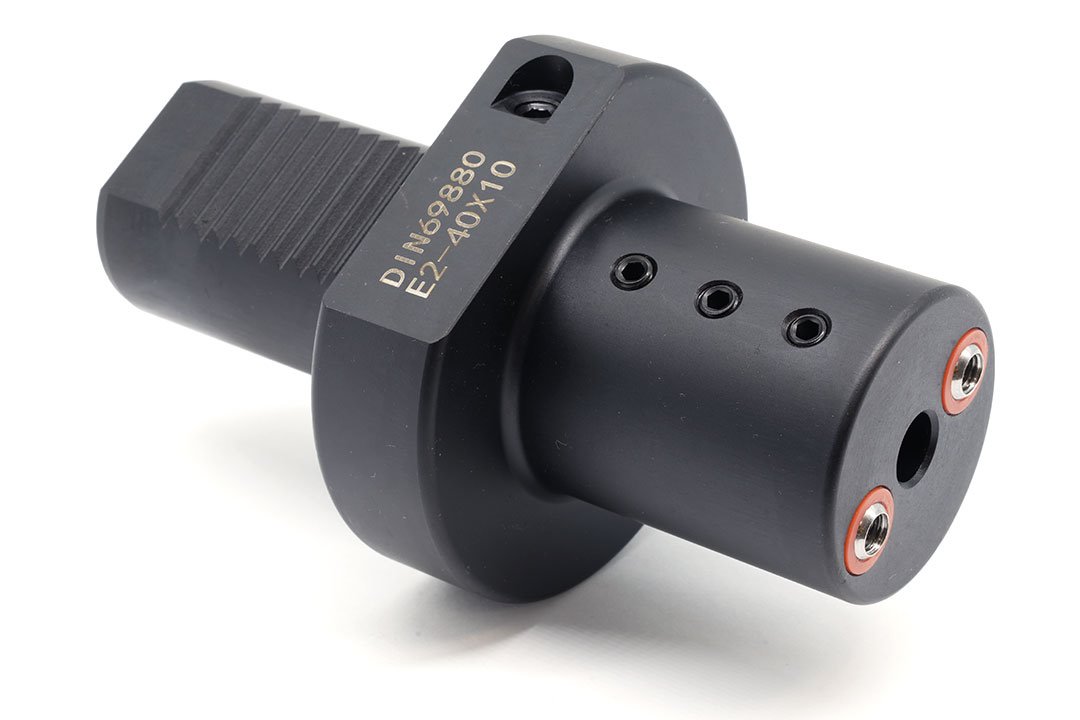

- Narzędzie dociskane przez 3 śruby.
- Trzonek VDI z oringiem.

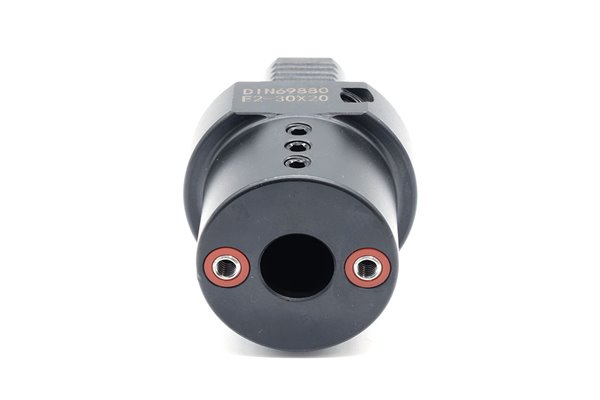

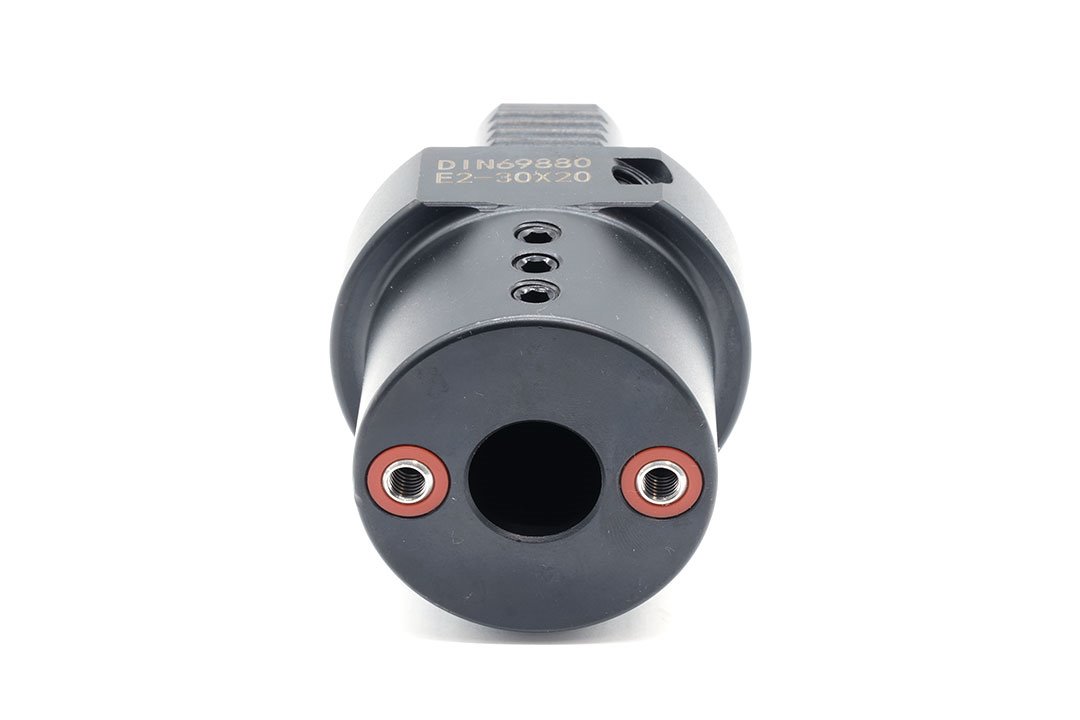

- Oprawki posiadają ruchome dysze od czoła i gwint do zewnętrznego chłodziwa.
- Uchwyty narzędziowe VDI są zgodne z niemieckim standardem DIN 69880.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | 40 mm |
| d2 | 10 mm |
| d3 | 83 mm |
| d4 | 46 mm |
| d5 | M6 |
| h1 | 32,5 mm |
| h2 | - |
| l1 | 22 mm |
| l2 | 75 mm |
| l3 | 61 mm |
Czym się różni oprawka VDI Typu E1 od E2
Czy wiesz, że ...?
Zimą 1918 roku Carl A. Bergstrom otworzył firmę Weldon Tool Co. w Cleveland. Pracując w swoim sklepie na szczycie Blackstone Building, opracował nowy rodzaj frezów trzpieniowych, z rowkiem spiralnym 30°. Narzędzie cięło jak szalone. Jednak Bergstrom szybko zdał sobie sprawę, że jego uchwyt narzędziowy nie ma wystarczającej siły chwytania, aby utrzymać frez walcowo-czołowy, ponieważ obracał się on w uchwycie. W furii chwycił to nowomodne narzędzie i zeszlifował na płasko kawałek powierzchni na jego boku, dając śrubie mocującej możliwość dociśnięcia narzędzia w gnieździe oprawki. Tak właśnie Bergstrom wynalazł trzpień z chwytem Weldon.
Zimą 1918 roku Carl A. Bergstrom otworzył firmę Weldon Tool Co. w Cleveland. Pracując w swoim sklepie na szczycie Blackstone Building, opracował nowy rodzaj frezów trzpieniowych, z rowkiem spiralnym 30°. Narzędzie cięło jak szalone. Jednak Bergstrom szybko zdał sobie sprawę, że jego uchwyt narzędziowy nie ma wystarczającej siły chwytania, aby utrzymać frez walcowo-czołowy, ponieważ obracał się on w uchwycie. W furii chwycił to nowomodne narzędzie i zeszlifował na płasko kawałek powierzchni na jego boku, dając śrubie mocującej możliwość dociśnięcia narzędzia w gnieździe oprawki. Tak właśnie Bergstrom wynalazł trzpień z chwytem Weldon.
