Opis produktu
Właściwości i zastosowanie:

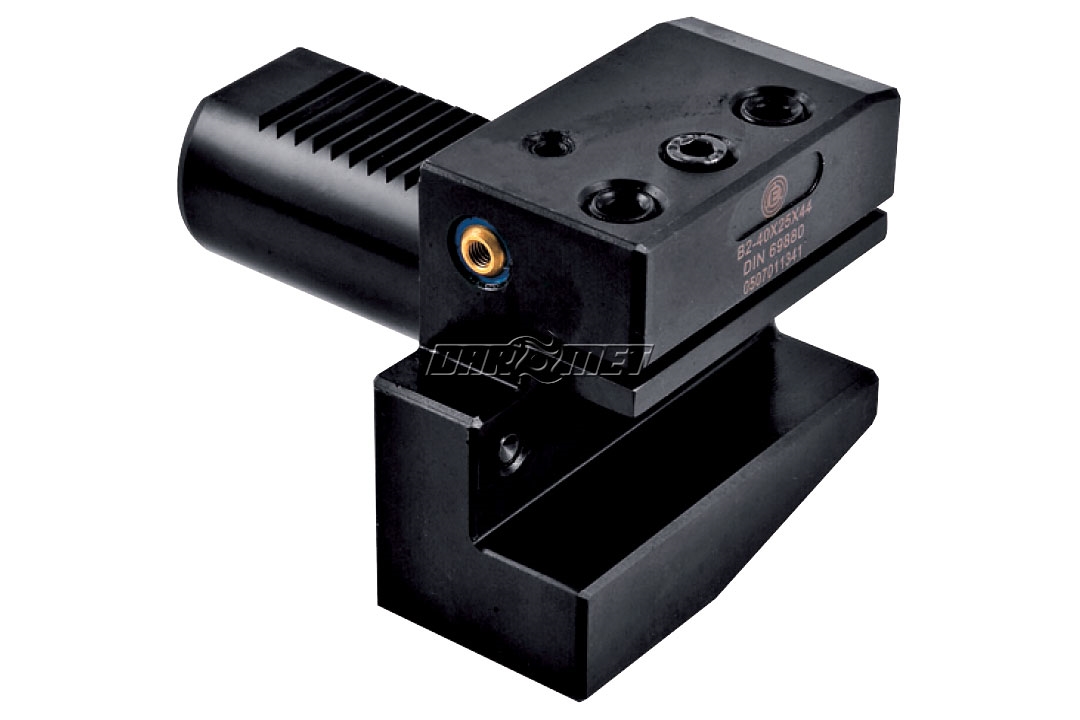

- Oprawka narzędziowa poprzecza, lewa, krótka.
- Narzędzie z chwytem VDI (DIN69880).
- Do noży tokarskich o wysokości trzonka 20 mm.
- Narzędzie wykonane z hartowanej stali o twardości HRC 52 ± 2.
- Powierzchnia zębów oraz wałka szlifowana (Ra 0,3).
- Wszystkie oprawki narzędziowe mają dużą ruchomą dyszę chłodziwa i gwint do zewnętrznego chłodziwa.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 x h1 x L2 | 30 x 20 x 40 mm |
| L1 | 22 mm |
| h5 | 28 mm |
| h6 | 38 mm |
| b1 | 70 mm |
| b2 | 35 mm |
| b3 | 10 mm |
| Nr katalogowy | 309.32.20 |
Montaż oprawki VDI typu B2 w głowicy narzędziowej tokarki CNC
Informacje techniczne: chwyt VDI (DIN69880)
