Opis produktu
Właściwości i zastosowanie:

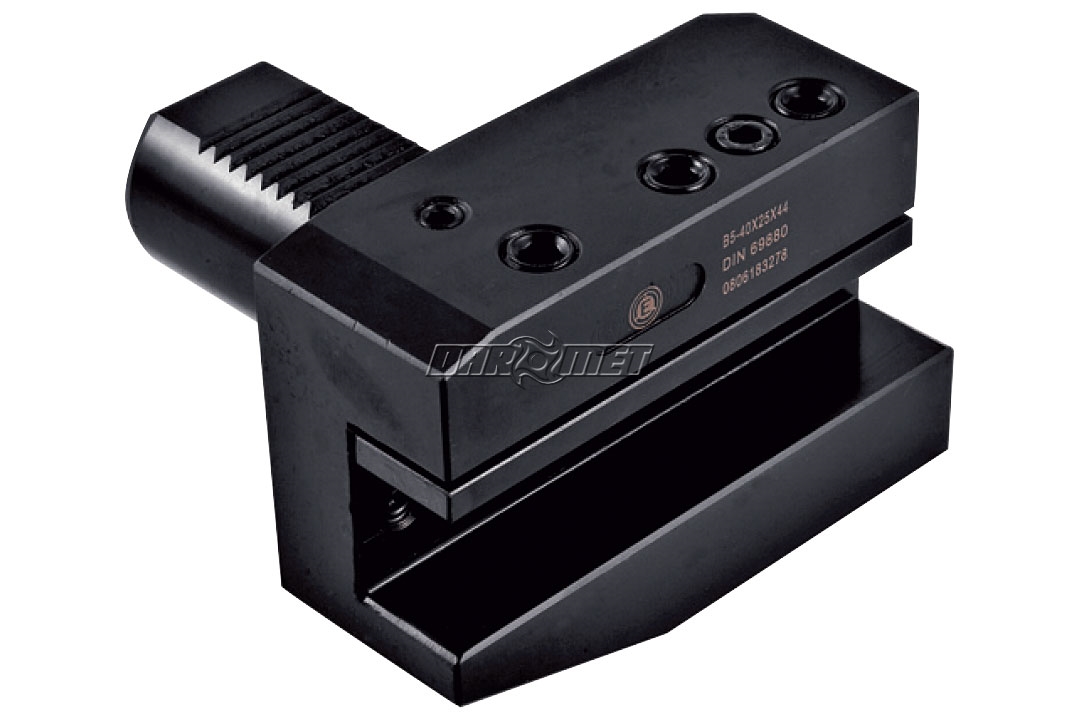

- Oprawka narzędziowa poprzecza, prawa, długa.
- Narzędzie z chwytem VDI (DIN69880).
- Do noży tokarskich o wysokości trzonka 20 mm.
- Narzędzie wykonane z hartowanej stali o twardości HRC 52 ± 2.
- Powierzchnia zębów oraz wałka szlifowana (Ra 0,3).
- Wszystkie oprawki narzędziowe mają dużą ruchomą dyszę chłodziwa i gwint do zewnętrznego chłodziwa.
Dane techniczne:

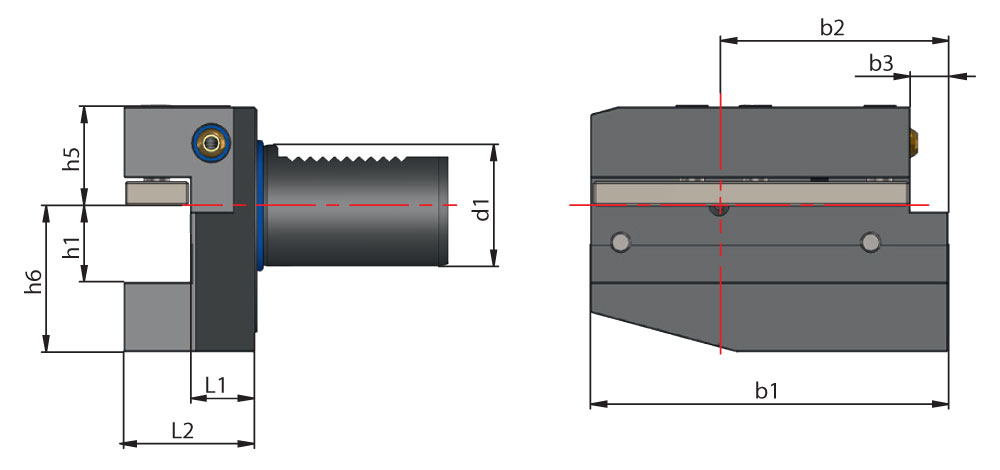

| Parametr | Wartość |
|---|---|
| d1 x h1 x L2 | 30 x 20 x 40 mm |
| L1 | 22 mm |
| h5 | 28 mm |
| h6 | 38 mm |
| b1 | 100 mm |
| b2 | 65 mm |
| b3 | 10 mm |
| Nr katalogowy | 309.35.20 |
Montaż oprawki VDI typu B5 w głowicy narzędziowej tokarki CNC
Informacje techniczne: chwyt VDI (DIN69880)
Dostępności są informacyjne na podstawie danych z firmy EROGLU i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
