Opis produktu
Właściwości i zastosowanie:

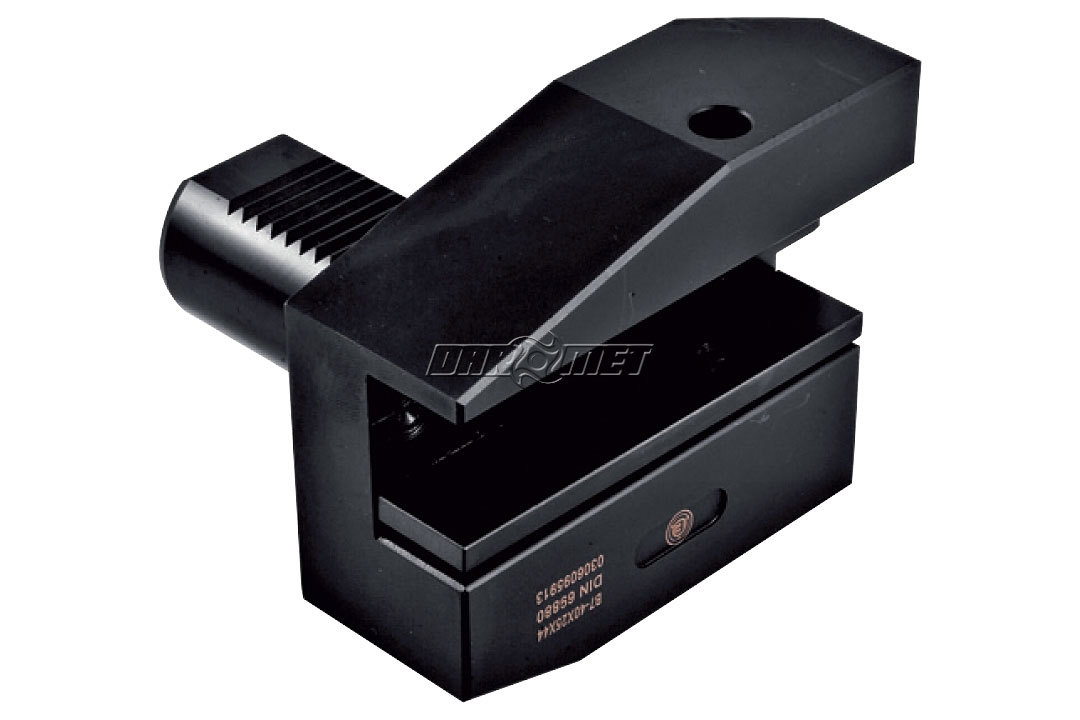

- Oprawka narzędziowa odwrócona, prawa, długa.
- Narzędzie z chwytem VDI (DIN69880).
- Do noży tokarskich o wysokości trzonka 12 mm.
- Narzędzie wykonane z hartowanej stali o twardości HRC 52 ± 2.
- Powierzchnia zębów oraz wałka szlifowana (Ra 0,3).
- Wszystkie oprawki narzędziowe mają dużą ruchomą dyszę chłodziwa i gwint do zewnętrznego chłodziwa.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 x h1 x L2 | 16 x 12 x 24 mm |
| L1 | 13 mm |
| h5 | 22 mm |
| h6 | 20 mm |
| b1 | 58 mm |
| b2 | 39 mm |
| b3 | 5 mm |
| Nr katalogowy | 169.37.12 |
Montaż oprawki VDI typu B7 w głowicy narzędziowej tokarki CNC
Informacje techniczne: chwyt VDI (DIN69880)
Dostępności są informacyjne na podstawie danych z firmy EROGLU i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
