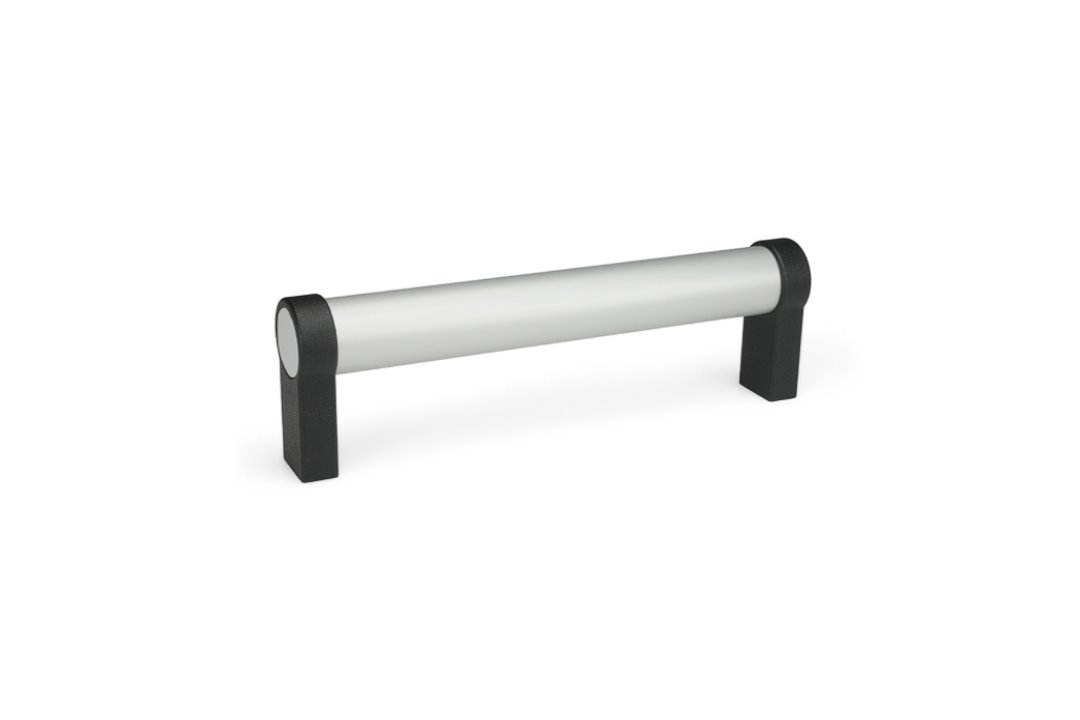

Opis produktu
W艂a艣ciwo艣ci i zastosowanie:
- Typ A: mocowanie od ty艂u (otwory gwintowane, nieprzelotowe)
- Profil rurowy:
- Aluminium, grubo艣膰 艣cianki 1,5 mm
- Powierzchnia anodowana na kolor naturalny EL
- Wsporniki uchwytu:
- Odlewane ci艣nieniowo z cynku
- Powierzchnia pokryta 偶ywic膮 epoksydow膮, wyko艅czony na czarny mat RAL 9005
- Pokrywa: tworzywo w kolorze jasnoszarym
- Wspornik uchwytu rurowego GN 333.1 po艂膮czony jest z ko艅cem profilu rurowego za pomoc膮 wkr臋tu
- Mocowanie nie wymaga dodatkowej obr贸bki, a tym samym pozwala na proste wytworzenie uchwyt贸w o niestandardowych d艂ugo艣ciach

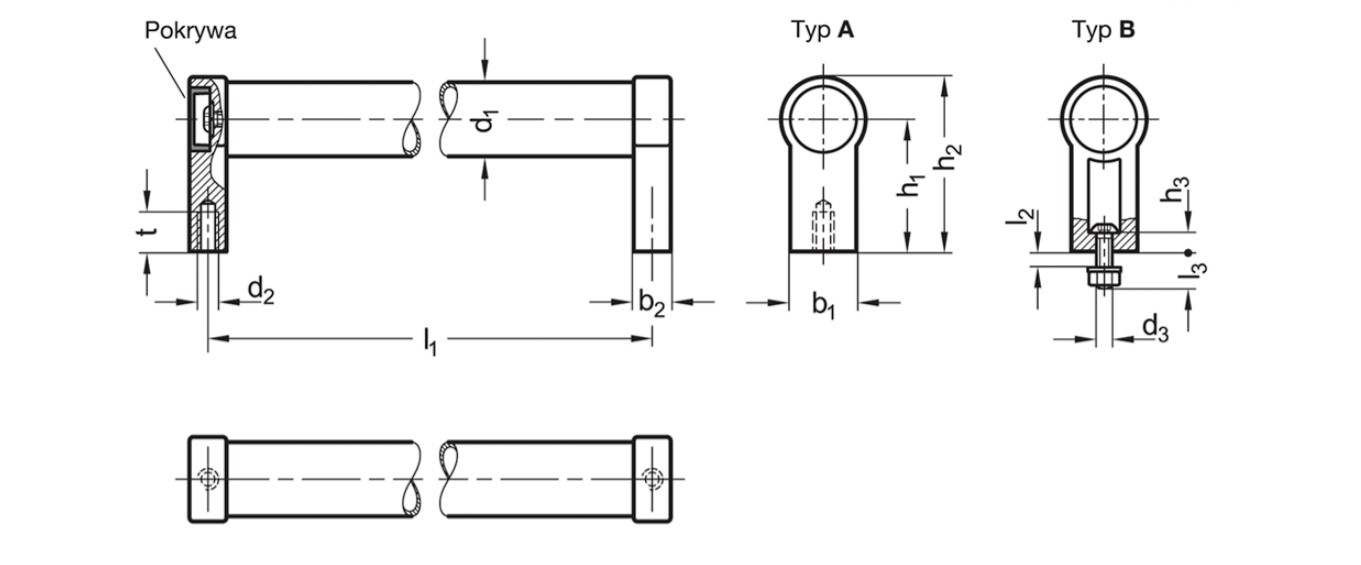

Tabela wymiar贸w:
| Parametr | Warto艣膰 |
|---|---|
| Oznaczenie | GN 333.1-20-300-A-EL |
| d1 | 20 mm |
| l1 | 300 mm |
| d2 | M 6 |
| b1 | 24 mm |
| b2 | 12 mm |
| h1 | 42 mm |
| h2 | 54 mm |
| t1 min. | 12 mm |
| Waga | 0,23 kg |
