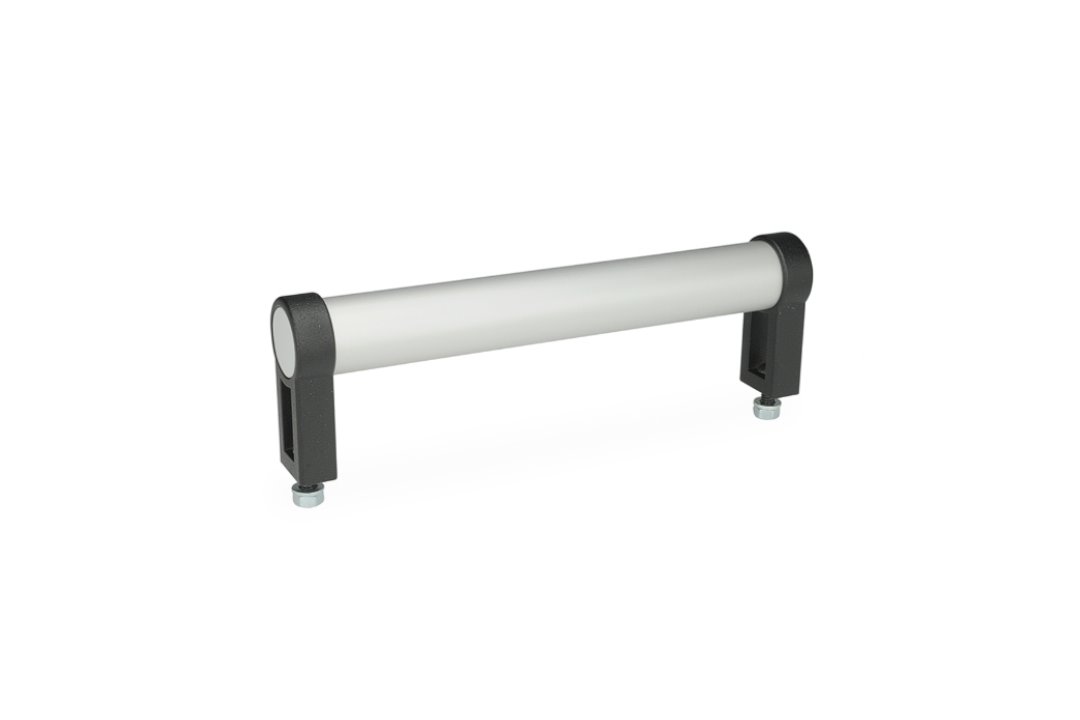

Opis produktu
Właściwości i zastosowanie:
- Typ B: mocowanie od przodu
- Profil rurowy:
- Aluminium, grubość ścianki 1,5 mm
- Powierzchnia anodowana na kolor naturalny EL
- Wsporniki uchwytu:
- Odlewane ciśnieniowo z cynku
- Powierzchnia pokryta żywicą epoksydową, wykończony na czarny mat RAL 9005
- Pokrywa: tworzywo w kolorze jasnoszarym
- Wspornik uchwytu rurowego GN 333.1 połączony jest z końcem profilu rurowego za pomocą wkrętu
- Zestaw montażowy dla typu B:
- Śruby z łbem kulistym ISO 7380-M6-20: stal ocynkowana, pasywacja czarna
- Nakrętki sześciokątne ISO 4032-M6: stal, ocynkowana, pasywacja niebieska
- Podkładki DIN 125: stal, ocynkowana, pasywacja niebieska
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 333.1-28-400-B-EL |
| d1 | 28 mm |
| l1 | 400 mm |
| d2 | M 6 |
| b1 | 25 mm |
| b2 | 14 mm |
| h1 | 50 mm |
| h2 | 66 mm |
| h3 | 7 mm |
| l2 maks. | 6 mm |
| l3 | 13 mm |
| Waga | 0,44 kg |
