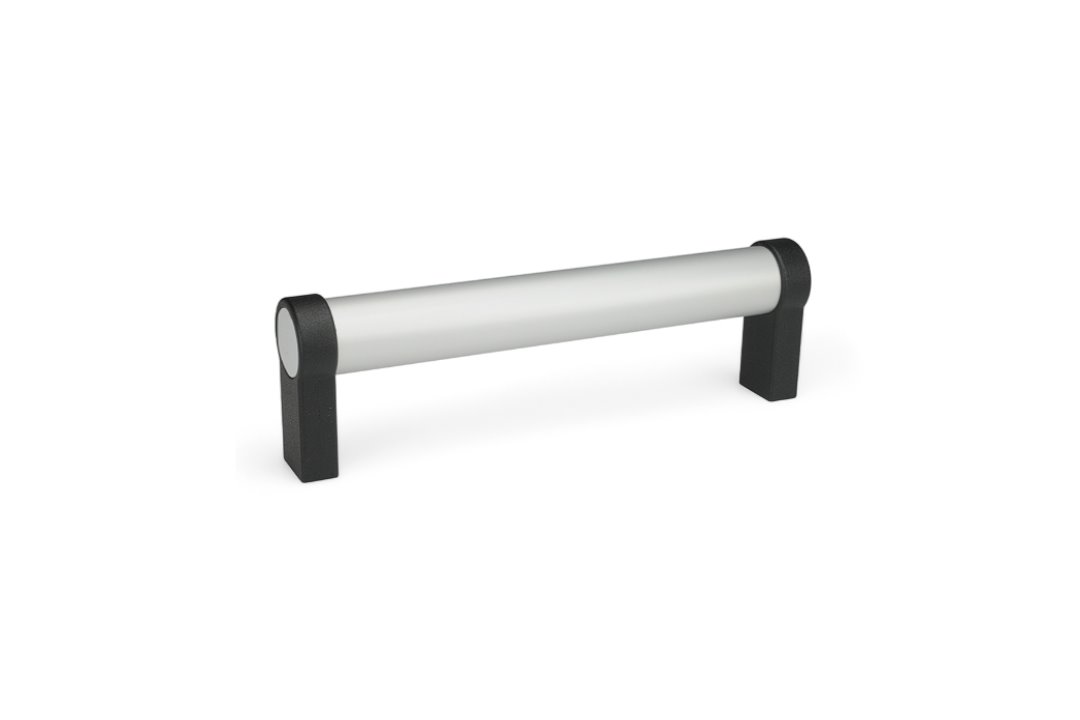

Opis produktu
Właściwości i zastosowanie:
- Typ A: mocowanie od tyłu (otwory gwintowane, nieprzelotowe)
- Profil rurowy:
- Aluminium, grubość ścianki 1,5 mm
- Powierzchnia anodowana na kolor naturalny EL
- Wsporniki uchwytu:
- Odlewane ciśnieniowo z cynku
- Powierzchnia pokryta żywicą epoksydową, wykończony na czarny mat RAL 9005
- Pokrywa: tworzywo w kolorze jasnoszarym
- Wspornik uchwytu rurowego GN 333.1 połączony jest z końcem profilu rurowego za pomocą wkrętu
- Mocowanie nie wymaga dodatkowej obróbki, a tym samym pozwala na proste wytworzenie uchwytów o niestandardowych długościach
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 333.1-28-600-A-EL |
| d1 | 28 mm |
| l1 | 600 mm |
| d2 | M 8 |
| b1 | 25 mm |
| b2 | 14 mm |
| h1 | 50 mm |
| h2 | 66 mm |
| t1 min. | 15 mm |
| Waga | 0,5 kg |
