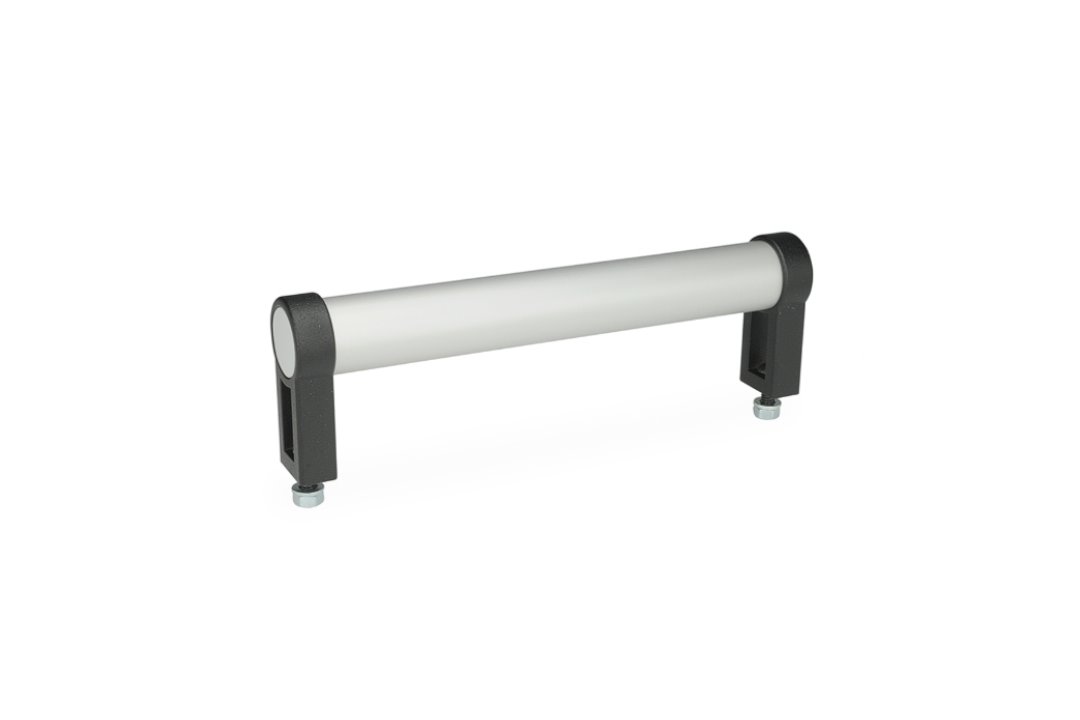

Opis produktu
W艂a艣ciwo艣ci i zastosowanie:
- Typ B: mocowanie od przodu
- Profil rurowy:
- Aluminium, grubo艣膰 艣cianki 1,5 mm
- Powierzchnia anodowana na kolor naturalny EL
- Wsporniki uchwytu:
- Odlewane ci艣nieniowo z cynku
- Powierzchnia pokryta 偶ywic膮 epoksydow膮, wyko艅czony na czarny mat RAL 9005
- Pokrywa: tworzywo w kolorze jasnoszarym
- Wspornik uchwytu rurowego GN 333.1 po艂膮czony jest z ko艅cem profilu rurowego za pomoc膮 wkr臋tu
- Zestaw monta偶owy dla typu B:
- 艢ruby z 艂bem kulistym ISO 7380-M6-20: stal ocynkowana, pasywacja czarna
- Nakr臋tki sze艣ciok膮tne ISO 4032-M6: stal, ocynkowana, pasywacja niebieska
- Podk艂adki DIN 125: stal, ocynkowana, pasywacja niebieska
Tabela wymiar贸w:
| Parametr | Warto艣膰 |
|---|---|
| Oznaczenie | GN 333.1-28-600-B-EL |
| d1 | 28 mm |
| l1 | 600 mm |
| d2 | M 6 |
| b1 | 25 mm |
| b2 | 14 mm |
| h1 | 50 mm |
| h2 | 66 mm |
| h3 | 7 mm |
| l2 maks. | 6 mm |
| l3 | 13 mm |
| Waga | 0,5 kg |
