Opis produktu
Właściwości i zastosowanie:

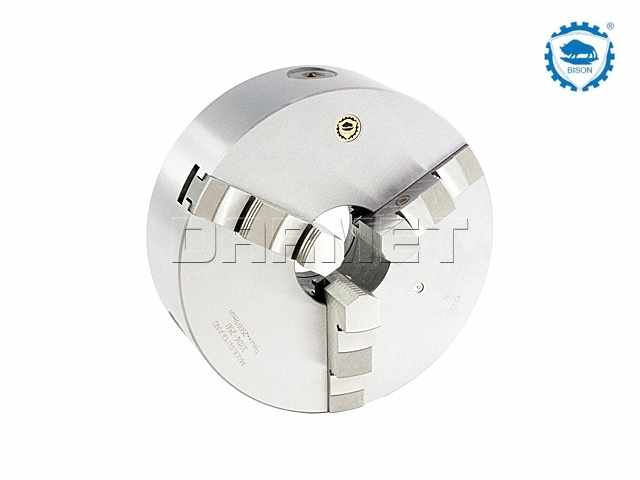

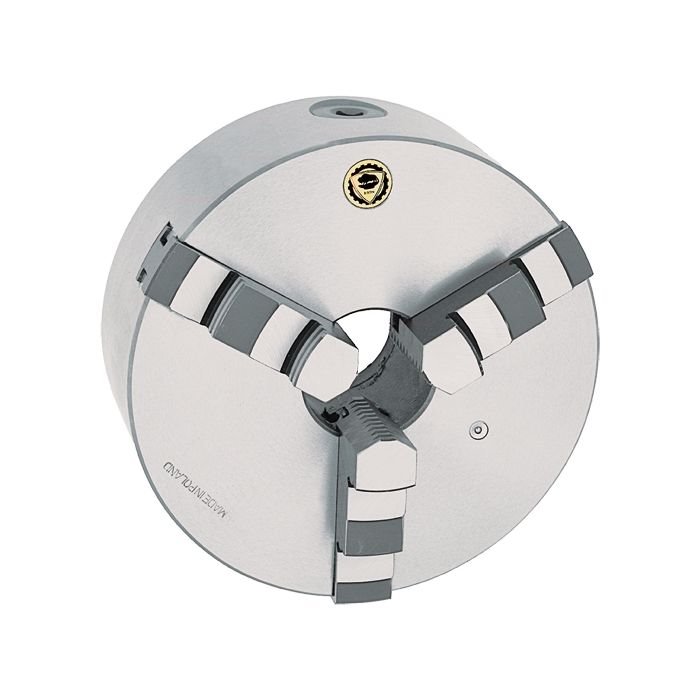

- Uchwyt tokarski 200 mm 3-szczękowy Bison-Bial jest doskonałym wyborem zarówno dla profesjonalistów, jak i dla amatorów zajmujących się obróbką skrawaniem. Świetnie sprawdzi się przy różnych pracach tokarskich, zapewniając precyzyjne i bezpieczne mocowanie elementów. Dzięki swojej wszechstronności może być używany w szerokim zakresie aplikacji, od produkcji seryjnej po indywidualne projekty.
- Uniwersalny uchwyt samocentrujący przeznaczony do mocowania na:
- Mocowanie płaskie DIN 6350.
- Korpus wykonany z żeliwa wysokiej jakości.
- Szlifowane powierzchnie robocze zapewniają dłuższy okres eksploatacji z zachowaniem dokładności i powtarzalności.
- Montowane na wrzecionie obrabiarki przy pomocy tarczy zabierakowej na tylnej części uchwytu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 200 mm |
| B | 75 mm |
| B1 | 79,8 mm |
| C | 4 mm |
| DH7 | 160 mm |
| E | 55 mm |
| F | 176 mm |
| G | 6 x M10 |
| J | 29 mm |
| L | 45 mm |
| Waga | 17,5 kg |
Czy wiesz, że ...?
W 1840 r. Simon Fairman opatentował pierwszy ręcznie obsługiwany uchwyt tokarski. W 1848 roku opatentowany przez Fairmana uchwyt był produkowany przez firmę Oliver Snow & Co; do 1856 roku uchwyt był produkowany przez firmę J. W. Fairman & Co. W 1862 roku mechanik Austin F. Cushman - który był zięciem Simona Fairmana - pożyczył pieniądze od Samuela Woodruffa z Woodruff & Beach Iron Works, kupił małą tokarkę, ustawił ją z napędem nożnym w sypialni swojej kamienicy i zaczął produkować uchwyty spiralne w oparciu o patent Fairmana. Cushman wprowadził ulepszenia do projektu, jak widać w jego patencie z 1865 roku. Od 1862 r. do rejestracji w 1885 r. firma działała pod nazwą A. F. Cushman.
W 1840 r. Simon Fairman opatentował pierwszy ręcznie obsługiwany uchwyt tokarski. W 1848 roku opatentowany przez Fairmana uchwyt był produkowany przez firmę Oliver Snow & Co; do 1856 roku uchwyt był produkowany przez firmę J. W. Fairman & Co. W 1862 roku mechanik Austin F. Cushman - który był zięciem Simona Fairmana - pożyczył pieniądze od Samuela Woodruffa z Woodruff & Beach Iron Works, kupił małą tokarkę, ustawił ją z napędem nożnym w sypialni swojej kamienicy i zaczął produkować uchwyty spiralne w oparciu o patent Fairmana. Cushman wprowadził ulepszenia do projektu, jak widać w jego patencie z 1865 roku. Od 1862 r. do rejestracji w 1885 r. firma działała pod nazwą A. F. Cushman.
Zakres mocowania w uchwycie tokarskim 3204:
| Wielkość uchwytu [mm] | Szczęki jednolite twarde | Szczęki dzielone twarde | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 200 | d1 [mm] | d2 [mm] | d3 [mm] | d4 [mm] | d5 [mm] | d1 [mm] | d2 [mm] | d3 [mm] | d4 [mm] | d5 [mm] |
| 4 - 90 | 60 - 145 | 130 - 200 | 52 - 135 | 120 - 202 | 4 - 90 | 72 - 156 | 133 - 200 | 50 - 130 | 105 - 190 | |
Wyposażenie:
- uchwyt tokarski
- szczęki jednolite zewnętrzne
- szczęki jednolite wewnętrzne
- klucz
Dostępności są informacyjne na podstawie danych z firmy BISON BIAL i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
