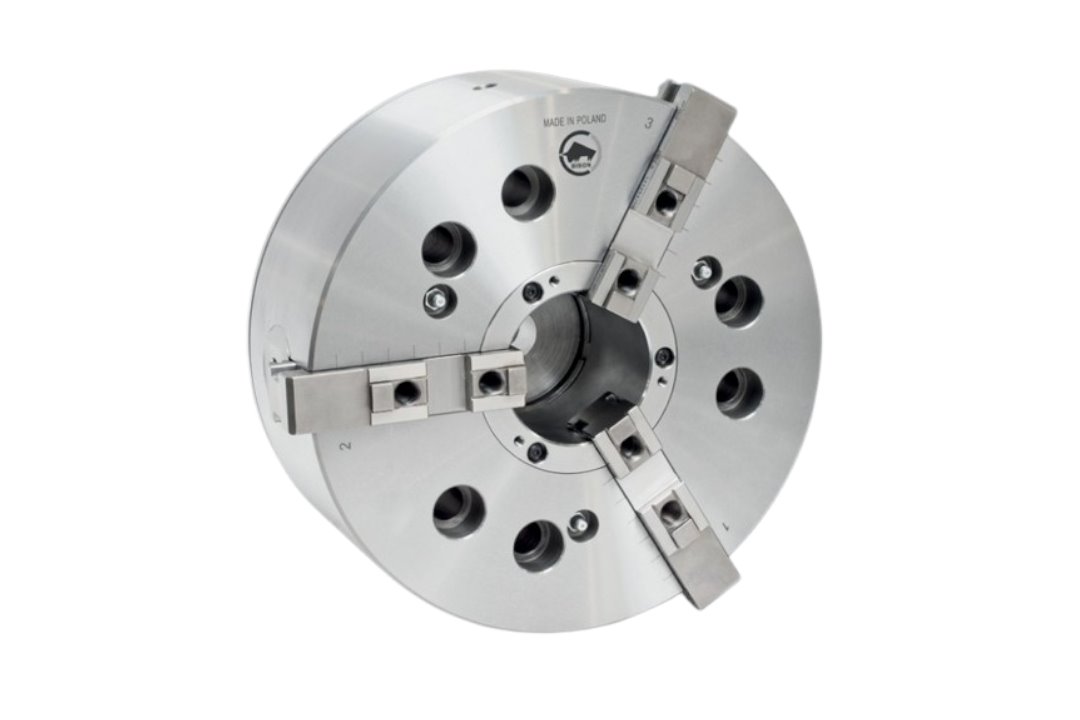

Opis produktu
Właściwości i zastosowanie:
- Materiał: elementy uchwytu wykonane ze stali stopowej zapewniającej wytrzymałość i odporność na zużycie
- System szczęk: wymienne szczęki z zazębieniem skośnym, zabezpieczone przed wypadnięciem dzięki systemowi Autoblok
- System wymiany szczęk: szybka wymiana szczęk przy użyciu klucza, bez demontażu uchwytu
- Korpus: nawęglany i hartowany do twardości 60 HRC, niski profil poprawiający przestrzeń roboczą
- Dokładność: precyzyjne wykonanie elementów roboczych gwarantujące powtarzalność mocowania
- Przeznaczenie: mocowanie wałków, tulei i detali cylindrycznych na tokarkach konwencjonalnych i CNC
- Trwałość: odporność na zużycie i długi okres użytkowania, idealny do produkcji seryjnej
- Kompatybilność: pasuje do większości standardowych tokarek i obrabiarek CNC
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 2305-200-45 |
| Nr produktu | 352305020700 |
| A | 206 mm |
| B | 89 mm |
| C | 90 mm |
| D H6 | 170 mm |
| E | 6 mm |
| F | 133,4 mm |
| G | 6xM12 |
| H | 20 mm |
| J | 20 mm |
| K | 57 mm |
| L max. | M52x2 |
| M(max. skok tulei) | 20 mm |
| O | 24 mm |
| P | 45 mm |
| R | 73 mm |
| S (podziałka zębów) | 4,8 mm |
| T | 3 mm |
| U min. | 5 mm |
| U max. | 25 mm |
| a (max. skok szczęki) | 7,2 mm |
| b | 20 mm |
| c | 37 mm |
| d | M8x1 |
| e | 40 mm |
| f | 90 mm |
| g | 10 mm |
| h | 22 mm |
| Typ szczęk | F200 |
| Max. siła ciągnąca | 45 kN |
| Max. siła mocowania | 84 kN |
| Max. prędkość | 5500 rpm |
| Moment bezwładności | 0,09 kgm2 |
| Waga | 20 kg |
