Opis produktu
Wartości i zastosowanie:

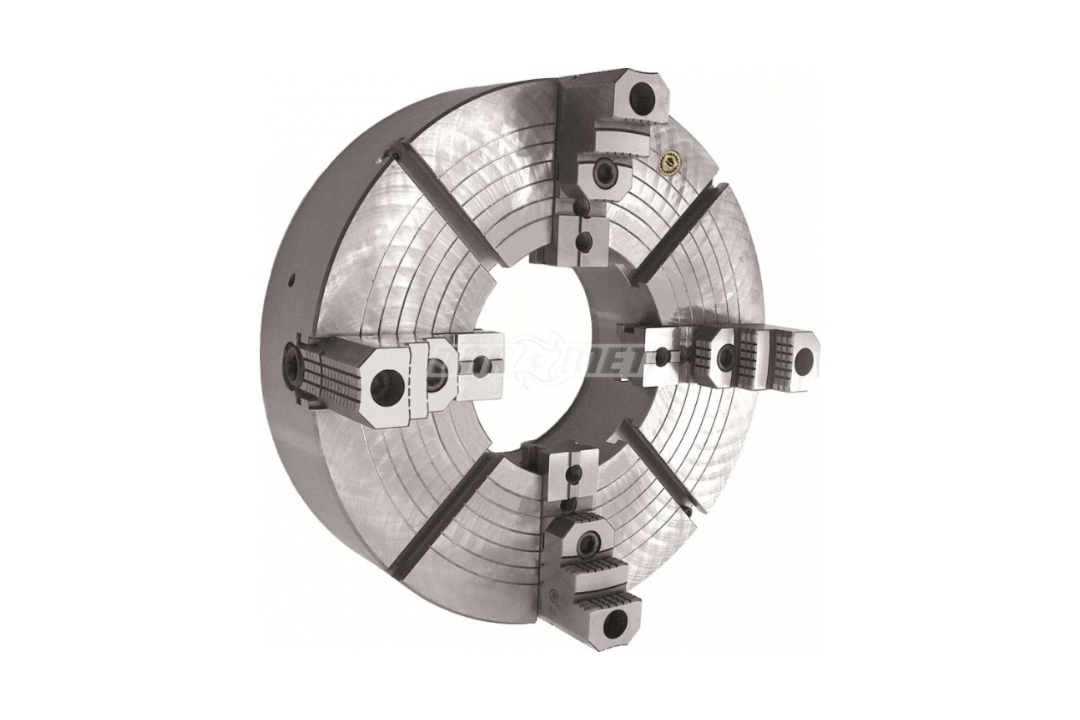

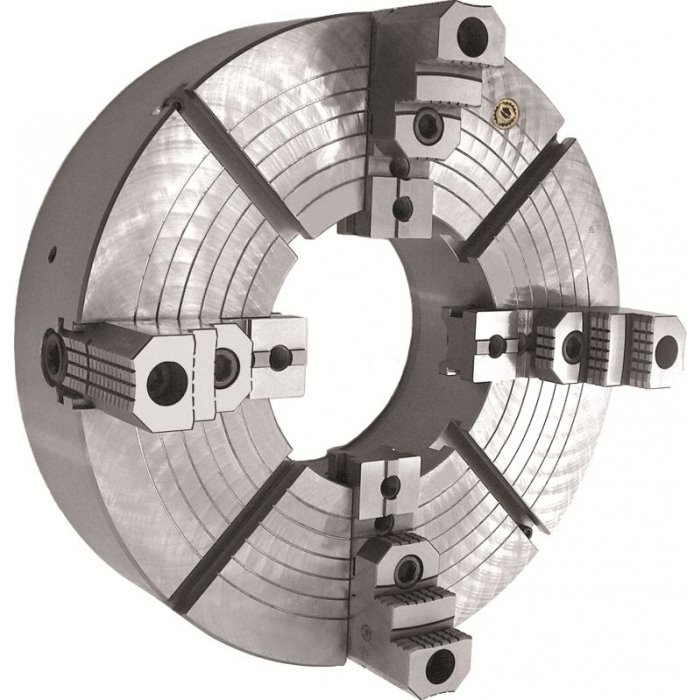

- Uchwyt śrubowy 4-szczękowy z niezależnym nastawieniem szczęk.
- Przeznaczony do mocowania długich przedmiotów lub rur na obrabiarkach konwencjonalnych, specjalizowanych i obróbek przy dużym obciążeniu.
- Stalowy korpus zapewnia dłuższy okres użytkowania, większą sztywność oraz odporność na zużycie.
- Uchwyt może pracować jako zespół dwóch uchwytów, mocowanych na obu końcach wrzeciennika obrabiarki przy zachowaniu jednakowego położenia szczęk lub też jako uchwyt samodzielny.
- Umożliwia mocowanie długich przedmiotów z dużą siłą mocowania.
- Szczęki dzielone, mocowanie DIN 55029.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 500 mm |
| St 1:4 | 11 mm |
| B | 196:869 mm |
| C | 168 mm |
| D | 235 mm |
| E | 30,2 mm |
| F | 60,6 mm |
| G | 145 mm |
| H | 154,1 mm |
| I | 75,7 mm |
| K | 22 mm |
| L | 60 mm |
| N | 19 mm |
| Zakres mocowania | 45 - 500 mm |
| Moment obrotowy na kluczu | 350 Nm |
| Siła zacisku na szczękę | 3,200 daN |
| Max. obr./min. | 1,000 |
| kg | 205 kg |
| Kod produktu | 354347455600 |
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
