Opis produktu
Właściwości i zastosowanie:

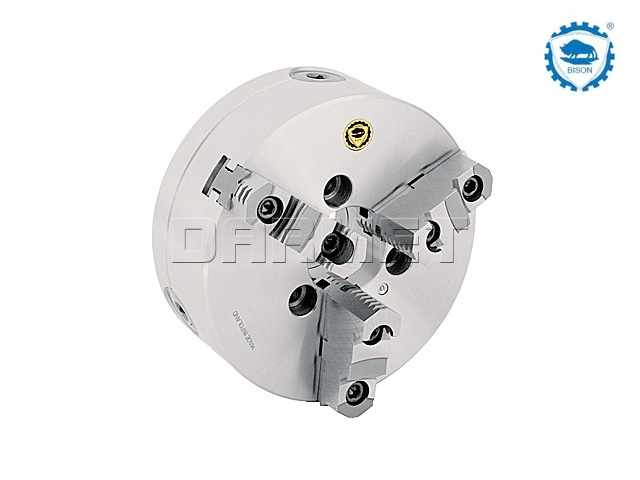

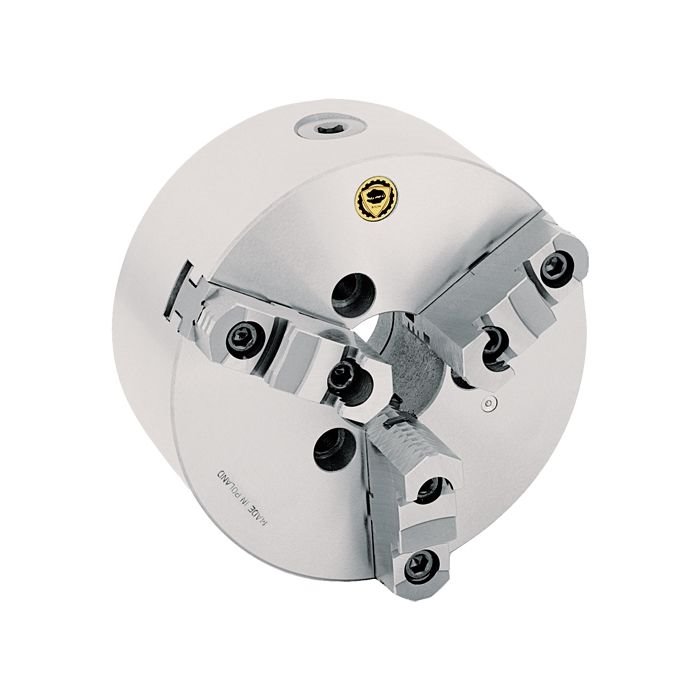

- Uchwyt samocentrujący 3-szczękowy przeznaczony do mocowania na tokarkach, stołach obrotowych, frezarkach
- Mocowanie DIN 55026
- Hartowane i szlifowane powierzchnie robocze zapewniają dłuższy okres eksploatacji z zachowaniem dokładności i powtarzalności
- Wyważona tarcza spiralna oraz cały uchwyt pozwalają na stosowanie wyższych prędkości obrotowych podczas obróbki bez wystąpienia dużych drgań
- Mocowane bezpośrednio na obrabiarkę do końcówki wrzeciona typu "A"
Dane techniczne:
| Parametr | Wartość | Jedn. |
|
|---|---|---|---|
| A | 400 | mm | |
| St. 1:4 | 11 | ||
| B | 108 | mm | |
| B1 | 116,8 | mm | |
| D | 196,883 | mm | |
| E | 130 | mm | |
| F | - | mm | |
| F1 | 165,1 | mm | |
| G | - | ||
| G1 | 6 x M20 | ||
| J | 55 | mm | |
| L | 67 | mm | |
| Waga | 92 | kg |
Wyposażenie:
- uchwyt tokarski
- szczęki górne twarde
- szczęki podstawowe
- klucz
Dostępności są informacyjne na podstawie danych z firmy BISON BIAL i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
