Opis produktu
Właściwości i zastosowanie:

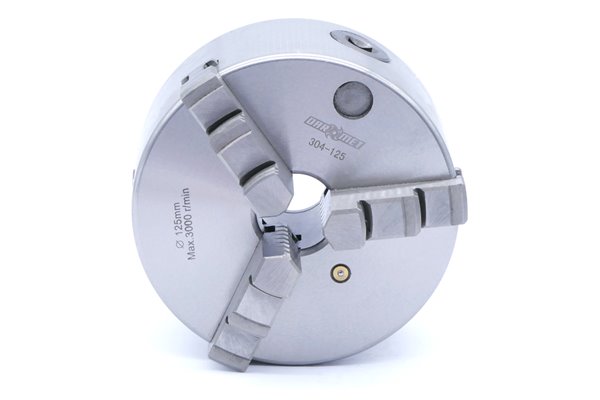

- Uniwersalny uchwyt tokarski samocentrujący 3-szczękowy przeznaczony do mocowania na tokarkach, frezarkach oraz stołach obrotowych

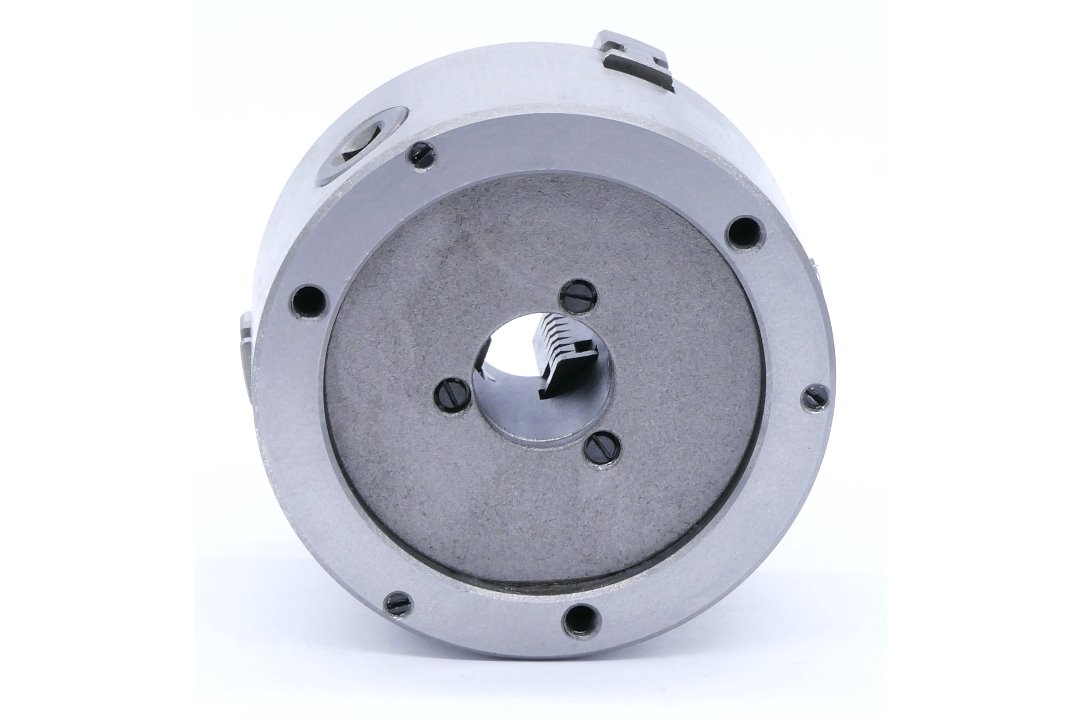

- Mocowanie uchwytu na tarczę zabierakową zgodną z normą DIN 6350, co zapewnia kompatybilność z różnymi modelami tokarek
- Korpus wykonany z żeliwa wysokiej jakości doskonale tłumiącęgo drgania, co gwarantuje stabilną i precyzyjną obróbkę
- Uchwyt tokarski doskonale sprawdza się przy pracy z niskimi prędkościami obrotowymi i znajduje zastosowanie nie tylko w tokarkach, ale również we frezarkach, podzielnicach oraz wiertarkach, stanowiąc alternatywnę dla imadeł.
- Pasuje do szczęk tokarskich firmy Bison
- Precyzyjnie szlifowane powierzchnie robocze zwiększają trwałość uchwytu tokarskiego oraz gwarantują wysoką dokładność i powtarzalność mocowania detali
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 125 mm |
| B | 56 mm |
| C | 4 mm |
| D | 95 mm |
| E | 32 mm |
| F | 108 mm |
| G (Ilość śrub) | 3xM8 mm |
| J | 20 mm |
| Obroty max. | 4000 Obr./min. |
| Waga | 5,15 kg |

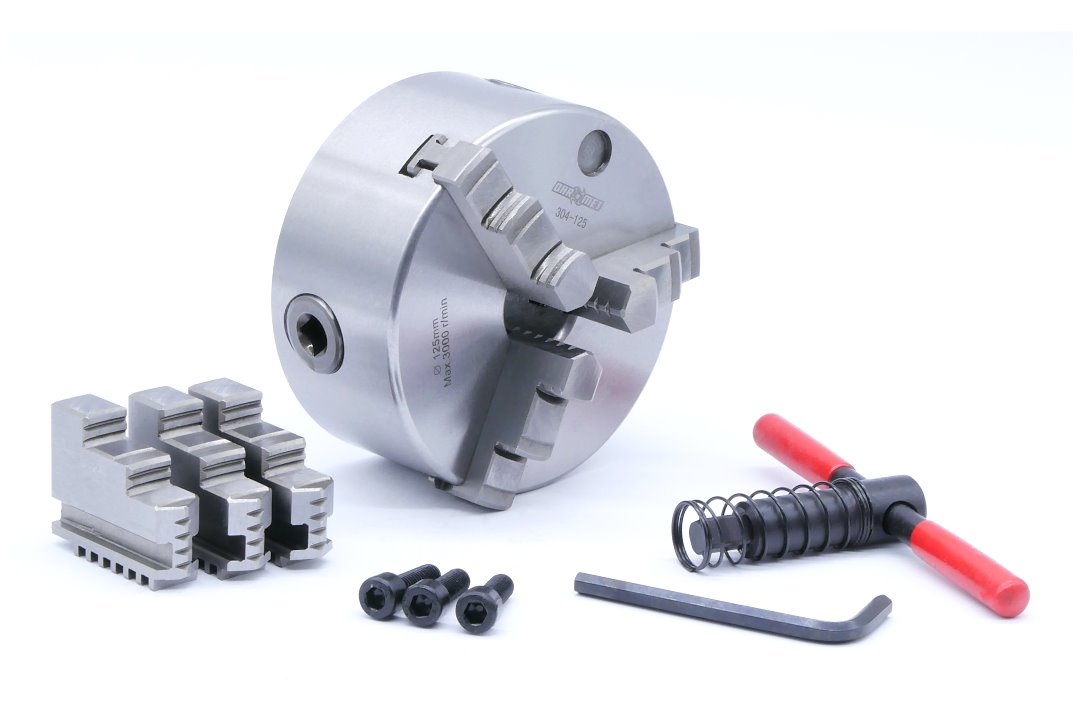

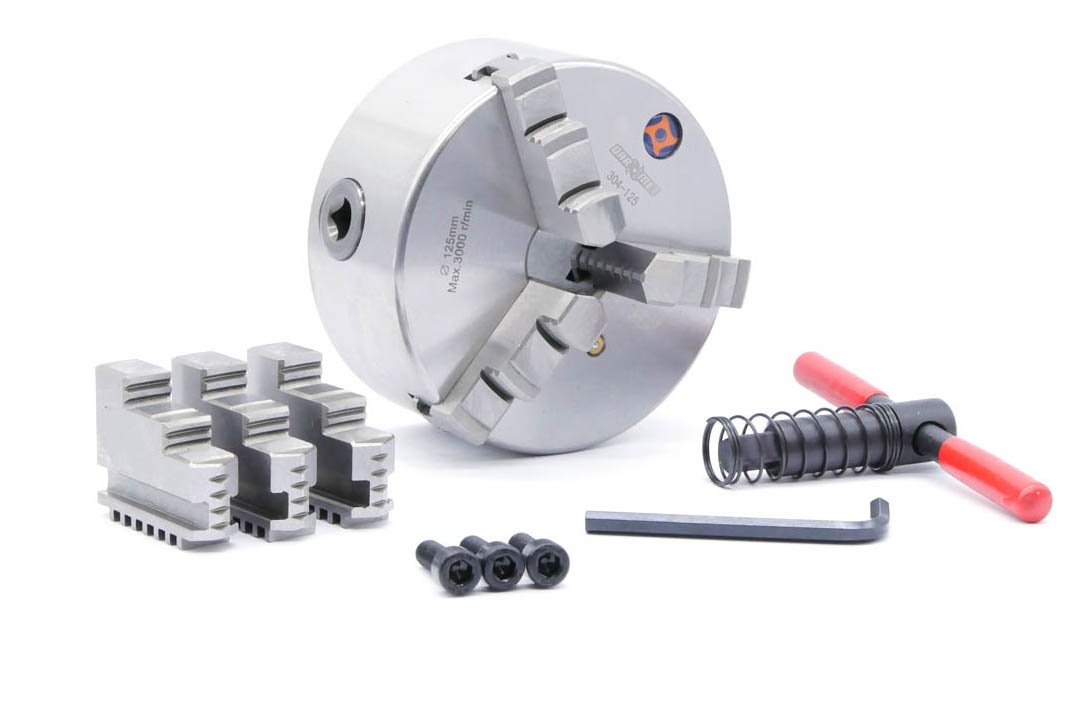

Wyposażenie:
- uchwyt
- klucz
- komplet szczęk zewnętrznych
- komplet szczęk wewnętrznych
- śruby mocujące
- instrukcja obsługi
Zakres mocowania:
| Parametr | Wartość |
|---|---|
| Wielkość uchwytu | 125 |
| Szczęki jednolite | |
| d1 | 3 - 50 mm |
| d2 | 34 - 74 mm |
| d3 max. | 72 - 115 mm |
| d4 max. | 39 - 83 mm |
| d5 max. | 80 - 125 mm |
| Szczęki dzielone | |
| d1 | 3 - 50 mm |
| d2 | 34 - 76 mm |
| d3 max. | 75 - 118 mm |
| d4 max. | 52 - 96 mm |
| d5 max. | 95 - 126 mm |
