Opis produktu
Właściwości i zastosowanie:

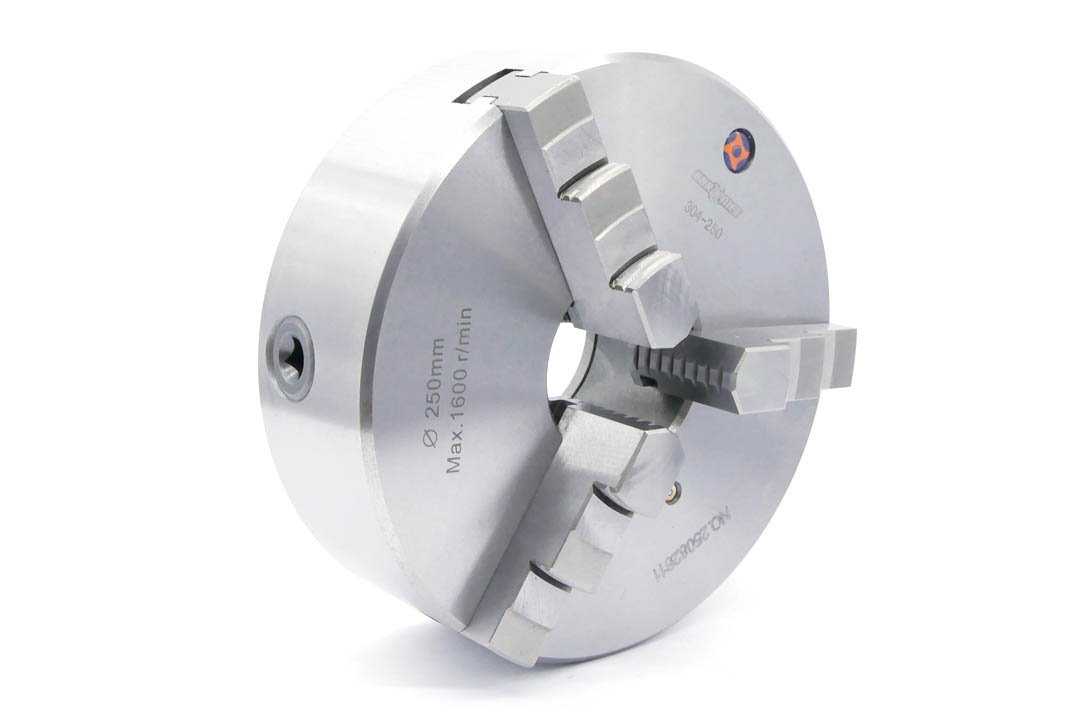

- Uniwersalny uchwyt tokarski samocentrujący 3-szczękowy przeznaczony do mocowania na tokarkach, frezarkach oraz stołach obrotowych

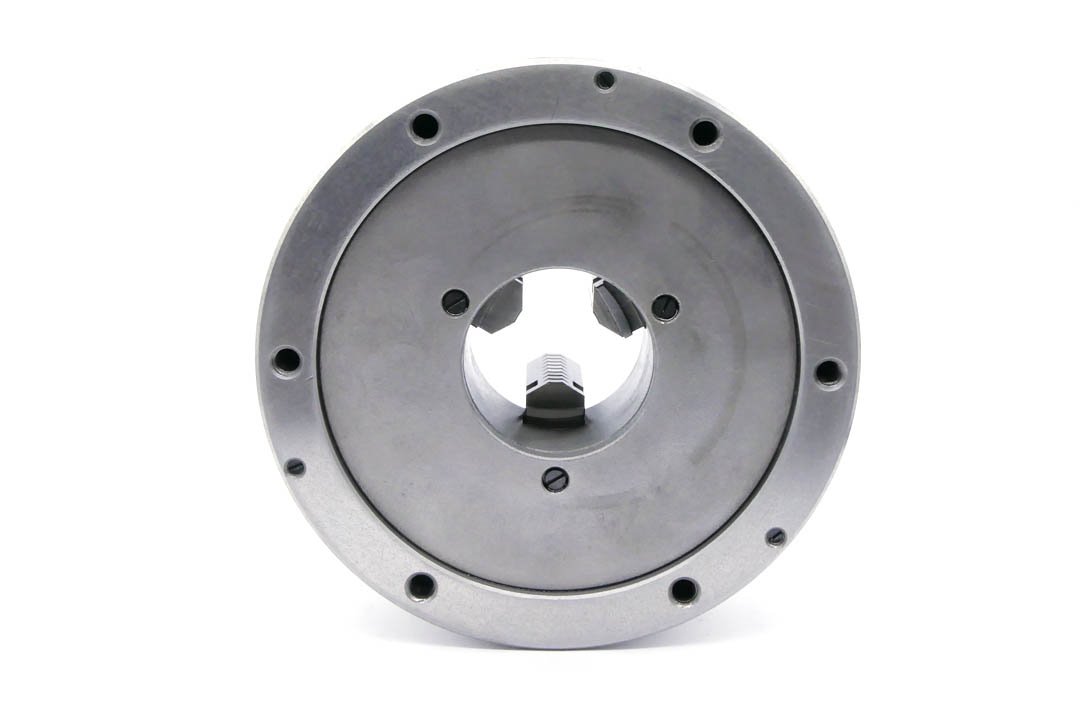

- Mocowanie uchwytu na tarczę zabierakową zgodną z normą DIN 6350, co zapewnia kompatybilność z różnymi modelami tokarek
- Korpus wykonany z żeliwa wysokiej jakości doskonale tłumiącęgo drgania, co gwarantuje stabilną i precyzyjną obróbkę
- Uchwyt tokarski doskonale sprawdza się przy pracy z niskimi prędkościami obrotowymi i znajduje zastosowanie nie tylko w tokarkach, ale również we frezarkach, podzielnicach oraz wiertarkach, stanowiąc alternatywnę dla imadeł.
- Pasuje do szczęk tokarskich firmy Bison
- Precyzyjnie szlifowane powierzchnie robocze zwiększają trwałość uchwytu tokarskiego oraz gwarantują wysoką dokładność i powtarzalność mocowania detali
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 250 mm |
| B | 85 mm |
| C | 5 mm |
| D | 200 mm |
| E | 76 mm |
| F | 224 mm |
| G (Ilość śrub) | 6xM12 mm |
| J | 34 mm |
| Obroty max. | 2000 Obr./min. |
| Waga | 27,1 kg |

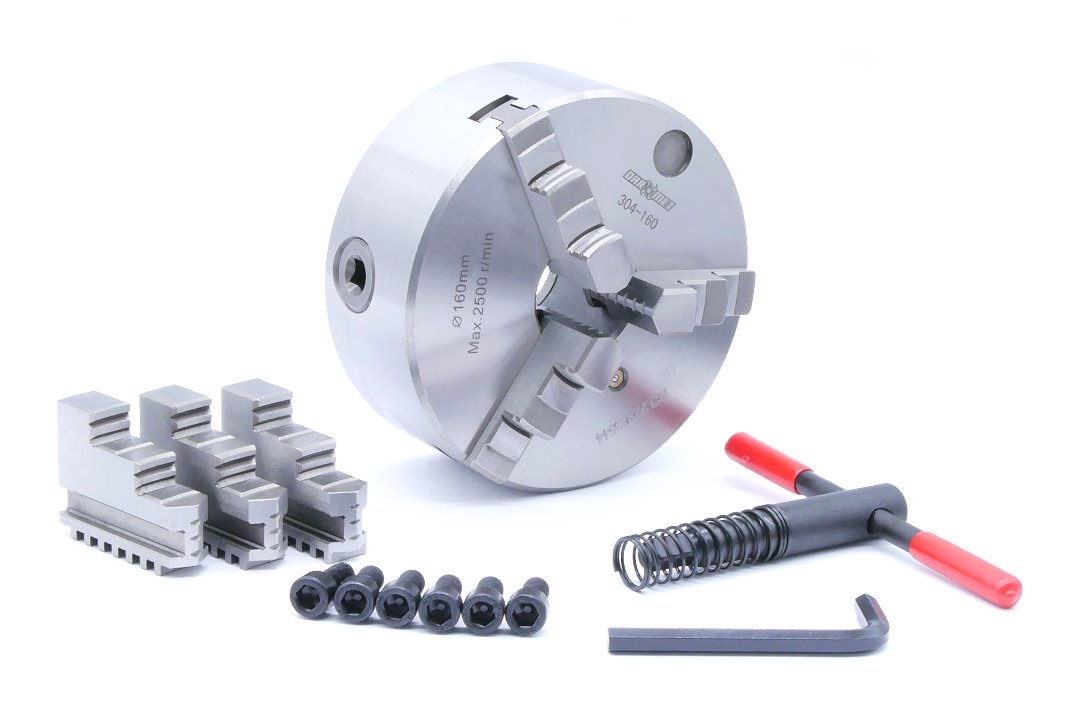

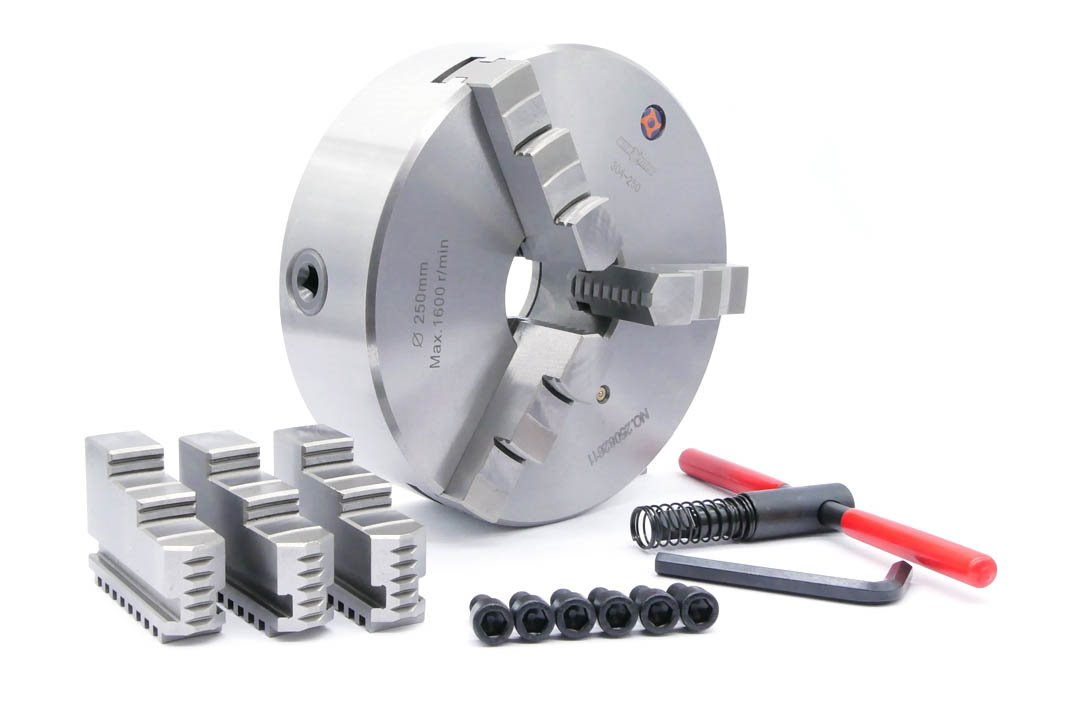

Wyposażenie:
- uchwyt
- klucz
- komplet szczęk zewnętrznych
- komplet szczęk wewnętrznych
- śruby mocujące
- instrukcja obsługi
Zakres mocowania:
| Parametr | Wartość |
|---|---|
| Wielkość uchwytu | 250 |
| Szczęki jednolite | |
| d1 | 5 - 118 mm |
| d2 | 62 - 174 mm |
| d3 max. | 145 - 256 mm |
| d4 max. | 77 - 188 mm |
| d5 max. | 86 - 197 mm |
| Szczęki dzielone | |
| d1 | 5 -118 mm |
| d2 | 58 - 165 mm |
| d3 max. | 125 - 235 mm |
| d4 max. | 86 - 197 mm |
| d5 max. | 160 - 250 mm |
