Opis produktu
Wartości i zastosowanie:

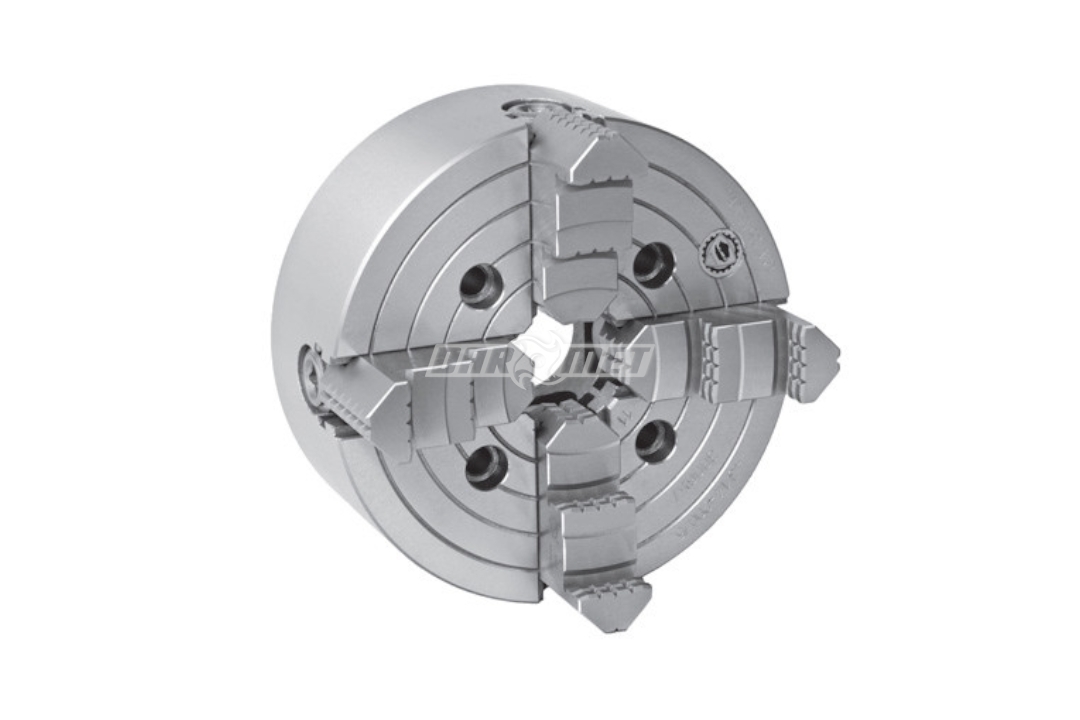

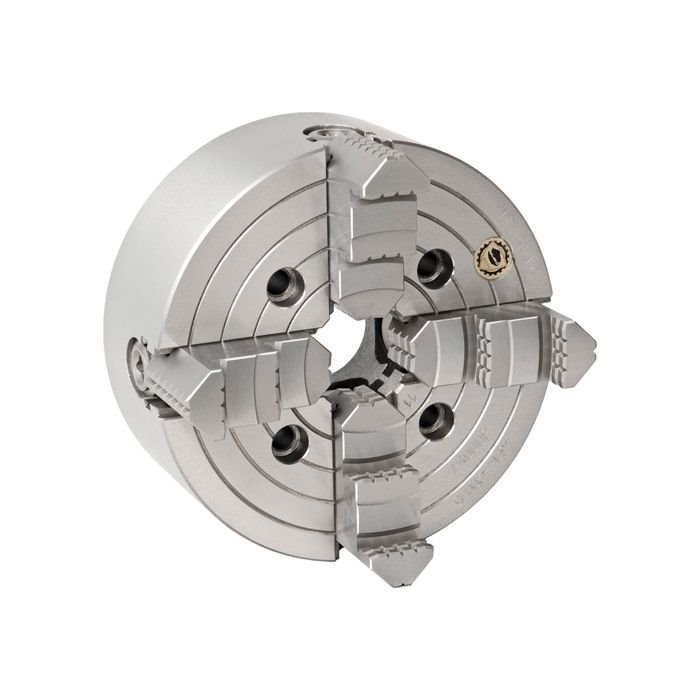

- Uchwyt śrubowy 4-szczękowy z niezależnym nastawieniem szczęk.
- Szczęki zapewniają dokładne środkowanie prostokątnych detali przy użyciu maksymalnej siły zacisku.
- Wyposażony w rowki teowe umożliwiające zastosowanie dodatkowych elementów mocujących.
- Mocowany bezpośrednio na obrabiarkę do końcówki wrzeciona typu A.
- Przeznaczony do wszystkich rodzajów obróbek na tokarkach konwencjonalnych.
- Szczeki jednolite.
- Mocowanie DIN 55026.
- Korpus żeliwny.
Wyposażenie:
- Komplet szczęk jednolitych twardych.
- Klucz.
- Uchwyt tokarski.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 630 mm |
| St 1:4 | 15 mm |
| B | 140 mm |
| E | 160 mm |
| F | 330,2 mm |
| G | 4 x M24 |
| J | 59,8 mm |
| L | 97,8 mm |
| Waga | 165 kg |
| Typ | 4314-630-15A2 |
| Kod produktu | 354314211000 |
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
