Opis produktu
Wartości i zastosowanie:

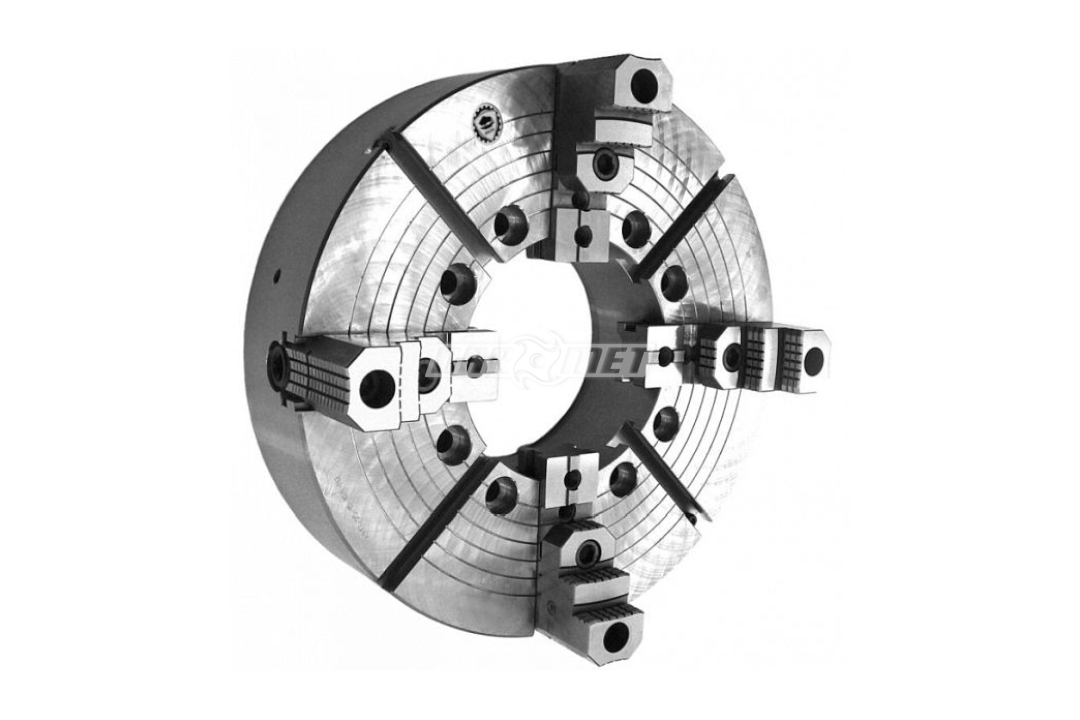

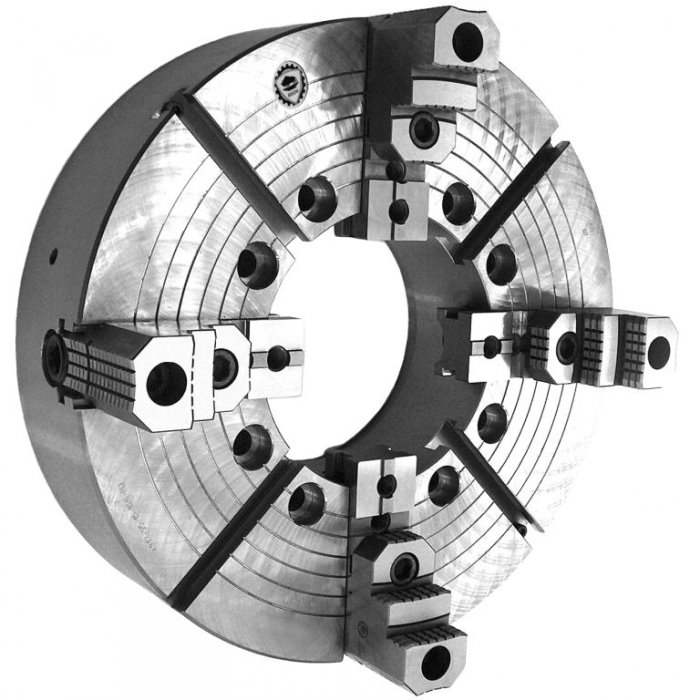

- Uchwyt śrubowy 4-szczękowy z niezależnym nastawieniem szczęk.
- Przeznaczony do mocowania długich przedmiotów lub rur na obrabiarkach konwencjonalnych, specjalizowanych i obróbek przy dużym obciążeniu (HD).
- Duża siła mocowania oraz dokładność.
- Uchwyt może pracować jako zespół dwóch uchwytów, mocowanych na obu końcach wrzeciona obrabiarki.
- Szczęki jednolite.
- Korpus stalowy.
- Mocowanie DIN 55026.
Wyposażenie:
- Komplet szczęk górnych twardych.
- Komplet szczęk podstawowych.
- Klucz.
- Uchwyt tokarski.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 630 mm |
| St. 1:4 | 15 mm |
| B | 285,775 mm |
| C | 270 mm |
| D | 330,2 mm |
| E | 8 x M24 |
| F | 34,1 mm |
| G | 155 mm |
| H | 167,1 mm |
| I | 90,7 mm |
| K | 22 mm |
| L | 75 mm |
| N | 22 mm |
| Zakres mocowania | 50-630 mm |
| Moment obrotowy na kluczu | 400 Nm |
| Siła zacisku na szczękę | 3,700 daN |
| Max. obr. /min. | 850 |
| Waga | 310 kg |
| Kod produktu | 354334190500 |
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
