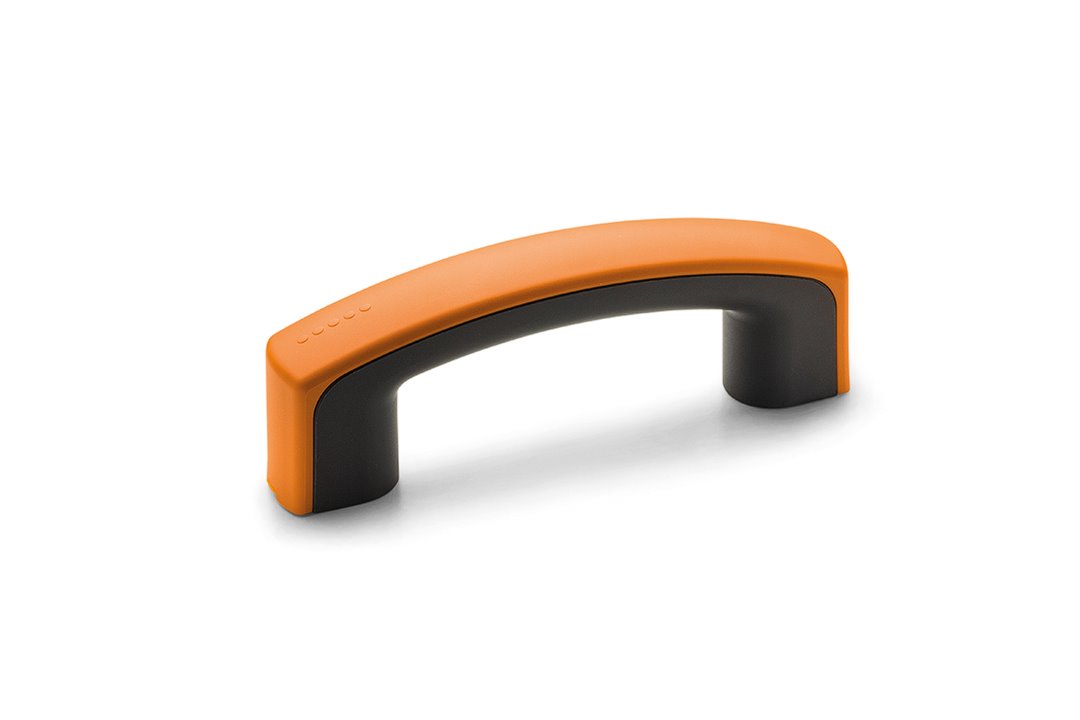

Opis produktu
Właściwości i zastosowanie:
- Materiał: wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor szaro-czarny, wykończony na mat
- Pokrywa:
- ECA.M: technopolimer na bazie poliamidu (PA), w jednym z kolorów ELECOLORS, wykończonych na mat.
- Dostarczane w komplecie, montaż na wcisk, zdejmowane za pomocą wkrętaka płaskiego
- Otwory przelotowe do montażu od przodu lub tyłu za pomocą śrub z łbem cylindrycznym z gniazdem sześciokątnym, śrub z łbem sześciokątnym lub zwykłych nakrętek, które należy dokupić osobno
- Wytrzymałość na rozciąganie i uderzenia: wartości F1, F2 oraz L1 i L2 wyszczególnione w tabeli, pochodzą z testów odpornościowych przeprowadzonych przy użyciu specjalistycznego urządzenia dynamometrycznego w określonych warunkach i temperaturze otoczenia
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | EMPC.160-6-C2 |
| L | 159,5 mm |
| l | 28 mm |
| f±1 | 117÷120 mm |
| d | 6,5 mm |
| s | 10 mm |
| h | 54,5 mm |
| h1 | 6,5 mm |
| h2 | 24 mm |
| B | 21 mm |
| l1 | 93 mm |
| F1 | 3000 N |
| F2 | 3000 N |
| L1 | 20 J |
| L2 | 20 J |
| Waga | 0,85 kg |
Instrukcja montażu:
- Po zamocowaniu uchwytu należy włożyć zaślepkę w specjalne rowki i wsunąć do końca.
- Następnie nacisnąć na środkową część zaślepki, żeby wcisnąć dodatkowe zatrzaski.
