Opis produktu
Właściwości i zastosowanie:

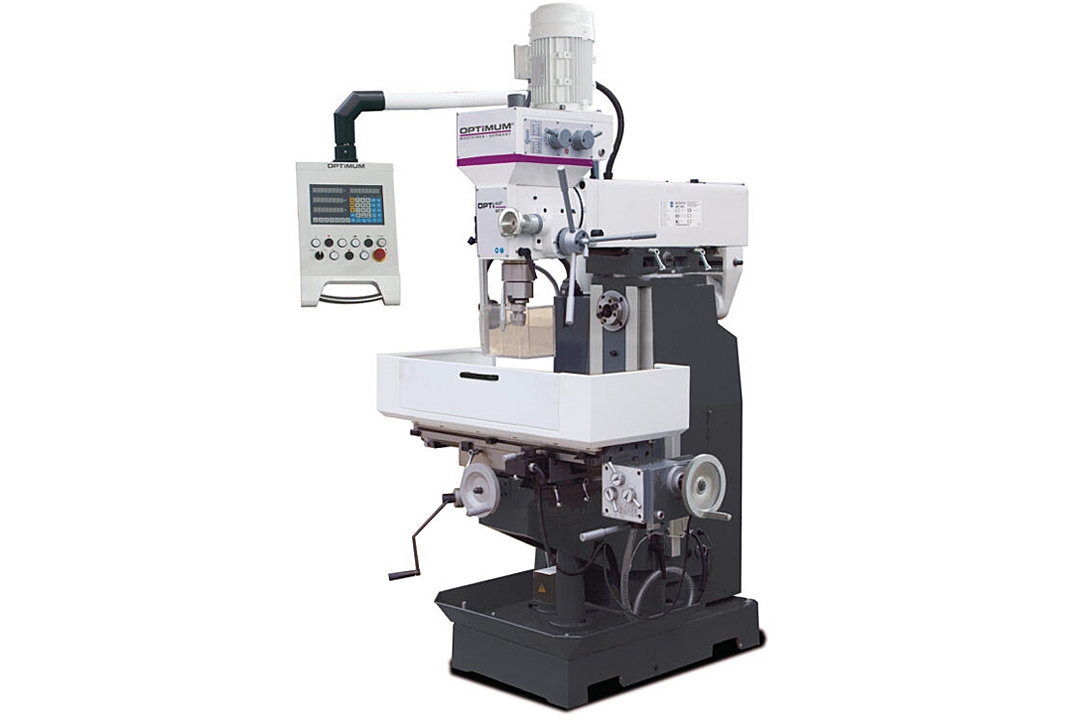

- Uniwersalna frezarka MT 50 do frezowania pionowego oraz poziomego.
- Obrabiarka posiada cyfrowy 3 - osiowy wskaźnik położenia DPA 2000.
- MT50 frezarka uniwersalna do zastosowania w dużych zakładach rzemieślniczych i produkcyjnych. Jednak maszyna znajdzie zastosowanie również w nieco mniejszych warsztatach.
- Pozycja pionowa pozwala na wykonywanie takich prac jak wiercenie czy wiercenie skośne.
- Duże gabaryty frezarki (820kg) zapewniają dużą wytrzymałość oraz odporność na uszkodzenia.
- Obrabiarka wykonana jest z wysokiej jakości żeliwa szarego, które tłumi drgania.
- W wyposażeniu frezarki znajduje się ergonomiczny panel sterowniczy, który umieszczony jest na wiszącym ramieniu maszyny.
- Mocowanie narzędzi we wrzecionie za pomocą stożka ISO 40 (DIN 2080).
- Frezarka wyposażona jest w osobne wrzeciono pionowe i poziome.
- Manualny wysuw belki zwiększający powierzchnię roboczą przy wykorzystaniu wrzeciona pionowego.
- Osłona ochronna wrzeciona o regulowanej wysokości .
- Wysuw tulei wrzeciona jest możliwy za pośrednictwem dźwigni lub pokrętła do precyzyjnego wysuwu.
- Głowica frezarska może być wychylana w prawo / lewo o 90°.
- Oś X przesuwa się manualnie za pomocą pokrętła bądź automatycznie dzięki mechanizmowi posuwu stołu.
- Frezarka wyposażona jest w precyzyjny, masywny oraz duży stół krzyżowy z rowkami teowymi o szerokości 14 mm, który jest zabudowany.
- Obrabiarka posiada lampę maszynową diodową, która ma średniej szerokości zasięg promieniowania.
W zestawie:
- Uchwyt wiertarski z wieńcem zębatym Ø 3 - 16 mm / B18
- Trzpień ustalający uchwytu wiertarskiego ISO40 / B18
- Adapter ISO40 / MK3
- Wrzeciono poziome
- Tuleja redukcyjna MK3 - MK2
- Trzpień długi Ø 27 mm do frezowania poziomego
- Trzpień długi Ø 22 mm do frezowania poziomego
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie elektryczne | 400 V |
| Całkowita moc zainstalowania | 4500 W |
| Średnica wiercenia w stali (S235JR) | Ø 30 mm |
| Maksymalna średnica głowicy frezarskiej | Ø 100 mm |
| Mocowanie we wrzecionach | ISO 40 DIN 2080 |
| Przesuw Oś X manualny / automatyczny | 580 mm / 500 mm |
| Przesuw Oś Y manualny | 200 mm |
| Przesuw Oś Z manualny | 340 mm |
| Wymiary (dł. x szer x wys.) frezarki | 2270 x 1500 x 2080 mm |
| Waga frezarki | 820 kg |
| WRZECIONO PIONOWE | |
| Moc silnika napędowego | 1100 / 2200 W |
| Zakres prędkości obrotowych wrzeciona pionowego | 115 - 1750 obr./min |
| Odstęp wrzeciono pionowe - stół krzyżowy | 0 - 185 mm |
| WRZECIONO POZIOME | |
| Moc silnika napędowego | 1500 W |
| Zakres prędkości obrotowych wrzeciona poziomego | 60 x 1350 obr./min |
| STÓŁ KRZYŻOWY | |
| Wymiary (dł. x szer.) stołu krzyzowego | 1000 x 240 mm |
| Maksymalne obciążenie stołu krzyżowego | 160 kg |
| Szerokość rowka teowego | 14 mm |
| Ilosć rowków teowych | 4 |
| Kod produktu | 3336005 |
Dostępności są informacyjne na podstawie danych z firmy OPTIMUM i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
