Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

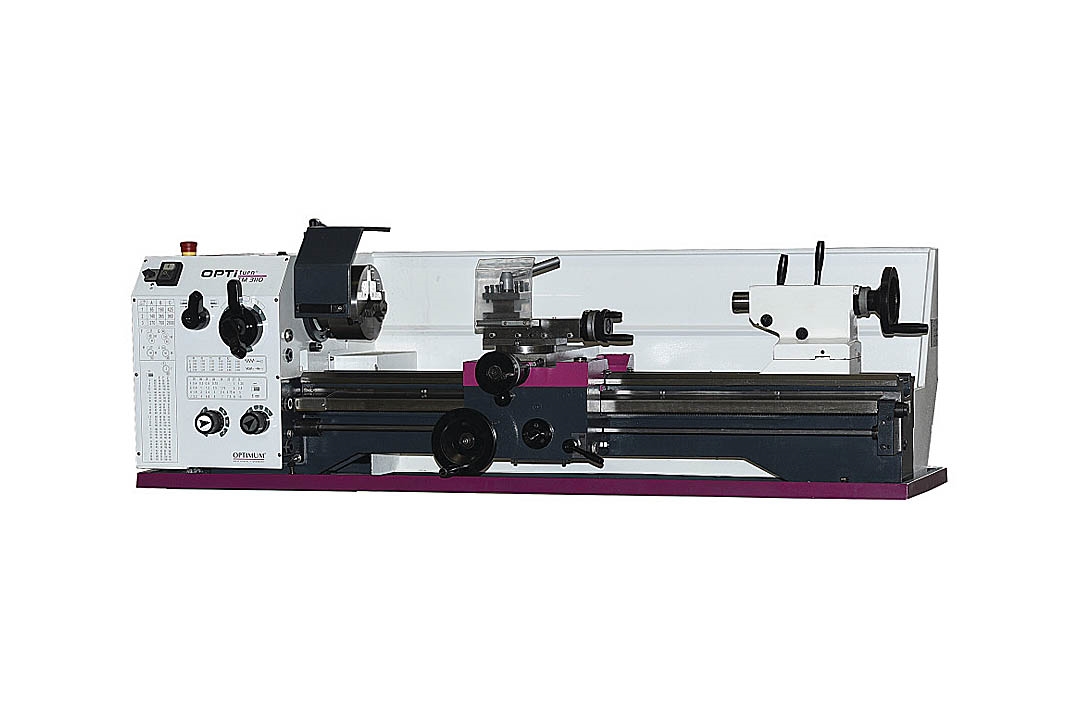

- Konwencjonalna tokarka TM 3110 do metalu z precyzyjnym wrzecionem o wysokiej jako艣ci urz膮dzenie do warsztat贸w rzemie艣lniczych.
- Maszyn臋 charakteryzuje bardzo prosta obs艂uga.
- Model TM 3110 posiada hartowane oraz szlifowanie indukcyjnie prowadnice 艂o偶a.
- Mocowanie wrzeciona Camlock DIN ISO 702-2 Nr 4.
- Posuw wzd艂u偶ny i poprzeczny s膮 automatyczne. S膮 one w艂膮czane przy pomocy dr膮偶ka steruj膮cego.
- Tokarka wyposa偶ona jest w p艂ynnie pracuj膮cy w k膮pieli olejowej mechanizm podaj膮cy (przek艂adni臋) z zaokr膮glonymi ko艂ami z臋batymi.
- Maszyn臋 charakteryzuje mo偶liwo艣膰 wyboru obrot贸w prawych lub lewych, kt贸re s膮 prze艂膮czane za pomoc膮 d藕wigni na ruchomym suporcie obrabiarki.
- Tokarka posiada osobny wy艂膮cznik zatrzymania awaryjnego.
- Gwarantowana jest lepsza ni偶 0,015 mm wsp贸艂osiowo艣膰 ko艅c贸wki wrzeciona.
- Hartowane wrzeciono g艂贸wne zamontowane jest w precyzyjnych, regulowanych 艂o偶yskach sto偶kowych.
- Ko艅c贸wka wrzeciona jest r贸wnie偶 hartowana.
- Dodatkowo ko艂a r臋czne przy sankach posiadaj膮 mo偶liwo艣膰 precyzyjnej regulacji podzia艂ki 0,04/0,01 mm.
- Masywne 偶ebrowane 艂o偶e pryzmatyczne jest wykonane z 偶eliwa szarego, indukcyjnie utwardzone i precyzyjnie szlifowane.
- Dok艂adno艣膰 bicia ko艂owego na uchwycie tokarskim maszyny jest lepsza ni偶 0,04 mm.
- Model TM 3110 tokarki wyposa偶ony jest w 艣rub臋 poci膮gow膮 do gwintowania oraz wa艂ek nap臋dowy do automatycznego posuwu wzd艂u偶nego.
- Konik do toczenia sto偶k贸w wraz z regulacj膮 卤 5 mm.
- Regulacja po艂o偶enia konika jest szybka, 艂atwa oraz beznarz臋dziowa dzi臋ki d藕wigni zaciskowej.
- Tuleja konika oraz pokr臋t艂o z regulacj膮 precyzyjnego skalowania 0,02 mm.

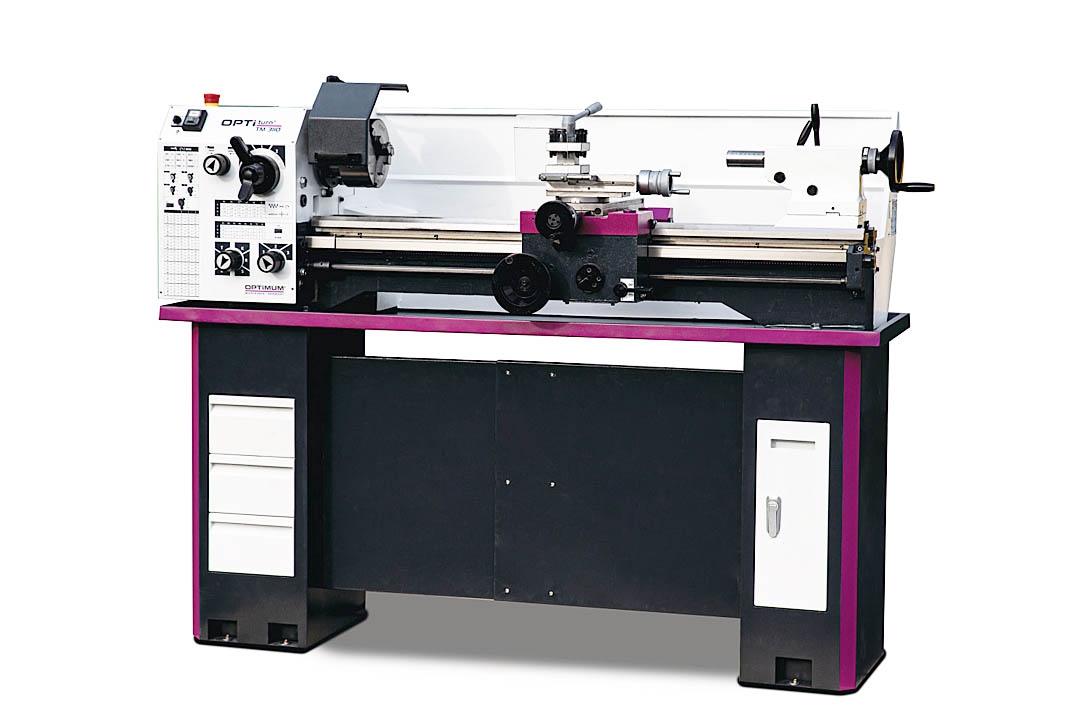

- UWAGA!!! Podstawa do tokarki widoczna na zdj臋ciu nie wchodzi w sk艂ad dostawy !!!!
W zestawie:
- 3-szcz臋kowy uchwyt tokarski 脴 160 mm, Nr 4
- Kie艂 centruj膮cy sta艂y MK3
- Tuleja redukcyjna MK5 / MK3
- Narz臋dzia do obs艂ugi
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| Przy艂膮cze elektryczne | 400 V / 3 Ph ~ 50Hz |
| Moc silnika S6-60% pracy | 1100 W |
| Wysoko艣膰 k艂贸w | 165 mm |
| Rozstaw w k艂ach | 880 mm |
| Maksymalna 艣rednica toczenia nad 艂o偶em | 323 mm |
| Ko艅c贸wka wrzeciona (mocowanie uchwytu) | Camlock DIN ISO 702-2 Nr. 4 |
| Pr臋dko艣ci obrotowe wrzeciona | 65 - 2000 obr./min |
| Ilo艣膰 stopni | 9 Stopni |
| Sto偶ek wrzeciona | MK 5 |
| Przelot wrzeciona | 脴 38 mm |
| Przesuw sa艅 g贸rnych | 90 mm |
| Przesuw suportu poprzecznego | 168 mm |
| Posuwy wzd艂u偶ne | 0,02 - 0,4 mm/U (24 posuwy) |
| Posuwy poprzeczne | 0,01 - 0,2 mm/obr (32 posuwy) |
| Gwinty metryczne | 0,4 - 10 mm/U (29 stopnie) |
| Gwinty calowe | 56 - 4 Gg/cal (skok贸w) |
| Wymiary (d艂. x szer. x wys.) | 1749 x 740 x 566 mm |
| Waga | 360 kg |
| Kod produktu | 3403010 |
Dost臋pno艣ci s膮 informacyjne na podstawie danych z firmy OPTIMUM i mog膮 r贸偶ni膰 si臋 od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
