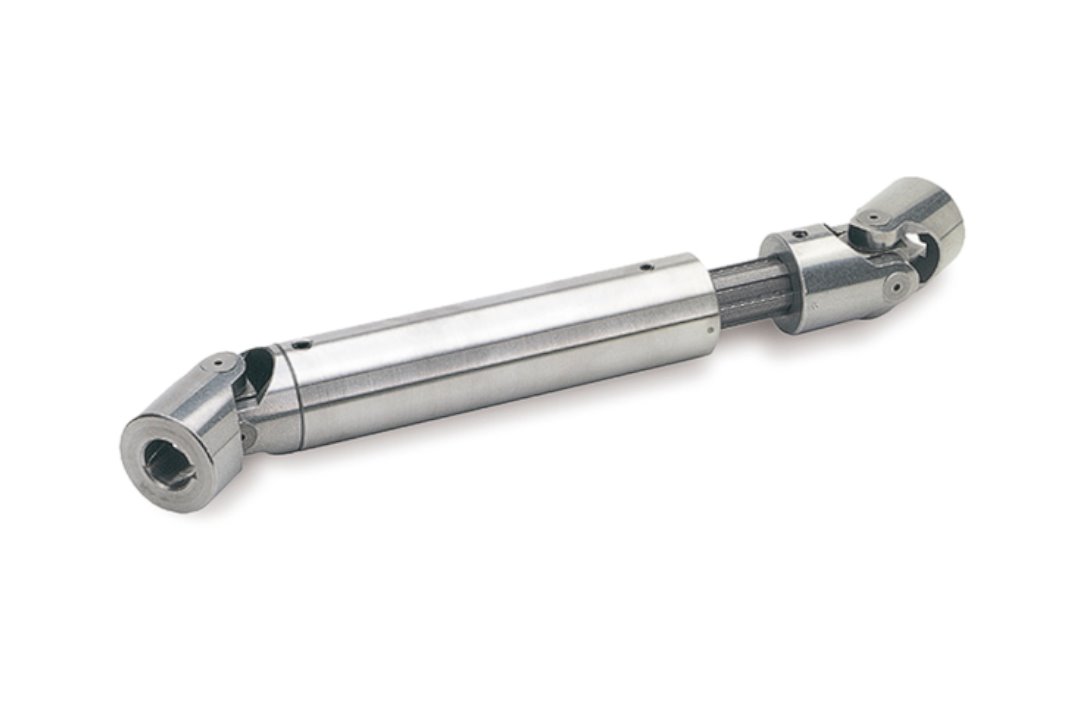

          Wał przegubowy z łożyskowaniem igiełkowym | Otwór 20 H7 z rowkiem wpustowym | L 250 mm, wysuw 50 mm - ELESA+GANTER GN 808.3-42-K20-250-50

          (0) opinii
          ELG_Z037293
          Producent: ELESA+GANTER
          2744,68
          2231,45
          • 3-4 dni
          • Przewidywany czas wysyłki: 26 listopada 2026
          • Najtańsza forma dostawy: Kurier gratis (od 400 zł) - 0,00 zł

          Opis produktu

          Właściwości i zastosowanie:

          • Wykonanie K: otwory z rowkiem wpustowym DIN 6885
          • Materiał: stal, bez powłoki.
          • Elementy przegubów i bieżnie łożysk: powierzchnia utwardzona.
          • Łożyskowanie igiełkowe umożliwia pracę przy wyższych prędkościach obrotowych oraz zapewnia wyższą sprawność niż łożyskowanie ślizgowe, szczególnie przy niewielkich kątach odchylenia.
          • Wersja z łożyskowaniem igiełkowym jest szczególnie zalecana do zastosowań wymagających większych prędkości obrotowych i ograniczenia strat wynikających z tarcia.
          • Wał przenosi napęd między niewspółosiowymi wałami i jednocześnie kompensuje zmianę odległości między nimi – od długości całkowitej l1 można go rozsunąć o l2.
          • Moment obrotowy przenoszą dwa przeguby DIN 808 z łożyskowaniem igiełkowym, wałek wielowypustowy i tuleja przesuwna.
          • Przy montażu znaczniki -> <- na wałku wielowypustowym i tulei muszą stać naprzeciw siebie – niewłaściwe złożenie powoduje nierównomierną pracę i szybsze zużycie przegubów.



          Dane techniczne:

          wal_przegubowy
          Parametr Wartość
          Oznaczenie GN 808.3-42-K20-250-50
          d 1 42 mm
          d 2 20 H7 z rowkiem wpustowym DIN 6885
          l 1 (długość całkowita) 250 mm
          l 2 (wysuw) 50 mm
          d 3 42 mm
          l 3 45 mm
          l 5 82 mm
          Waga 1,947 kg

          Wskazówki montażowe:

          • Wał przegubowy wykorzystuje dwa przeguby krzyżakowe, które przy prawidłowym montażu kompensują nierównomierność prędkości obrotowej charakterystyczną dla pojedynczego przegubu.
          • Dla uzyskania możliwie równomiernego przenoszenia ruchu kąty odchylenia przegubów po obu stronach wału powinny być jednakowe.
          • Wałek wielowypustowy i tuleję przesuwną należy połączyć zgodnie ze znacznikami producenta. Nieprawidłowe ustawienie może powodować nierównomierną pracę i przyspieszone zużycie przegubów.
          wal_przegubowy_wskazowki_montazowe



          Instrukcje obsługi


          Specyfikacja produktu

          Typ przegubu Wały przegubowe
          Rodzaj łożyskowania Igiełkowe
          Średnica otworu\kuli 20 mm
          Producent: ELESA+GANTER POLSKA SP. Z O.O.
          Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
          Kraj pochodzenia: Polska
          Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl


          Modele CAD 2D i 3D ELESA+GANTER

          Dla wielu produktów ELESA+GANTER dostępne są bezpłatne modele CAD 2D i 3D, które ułatwiają projektowanie maszyn, urządzeń i stanowisk przemysłowych.

          Pliki CAD można uzyskać za pośrednictwem katalogu internetowego producenta ELESA+GANTER. Dostępność dokumentacji zależy od wybranego produktu.
