Opis produktu
Właściwości i zastosowanie:
- DVE-A: owalna dolna płyta montażowa, płyta górna oraz gwintowana tuleja wykonane ze stali ocynkowanej
- Korpus tłumiący:
- Guma naturalna NR
- Kolor czarny
- Twardość 60 wg skali Shore A

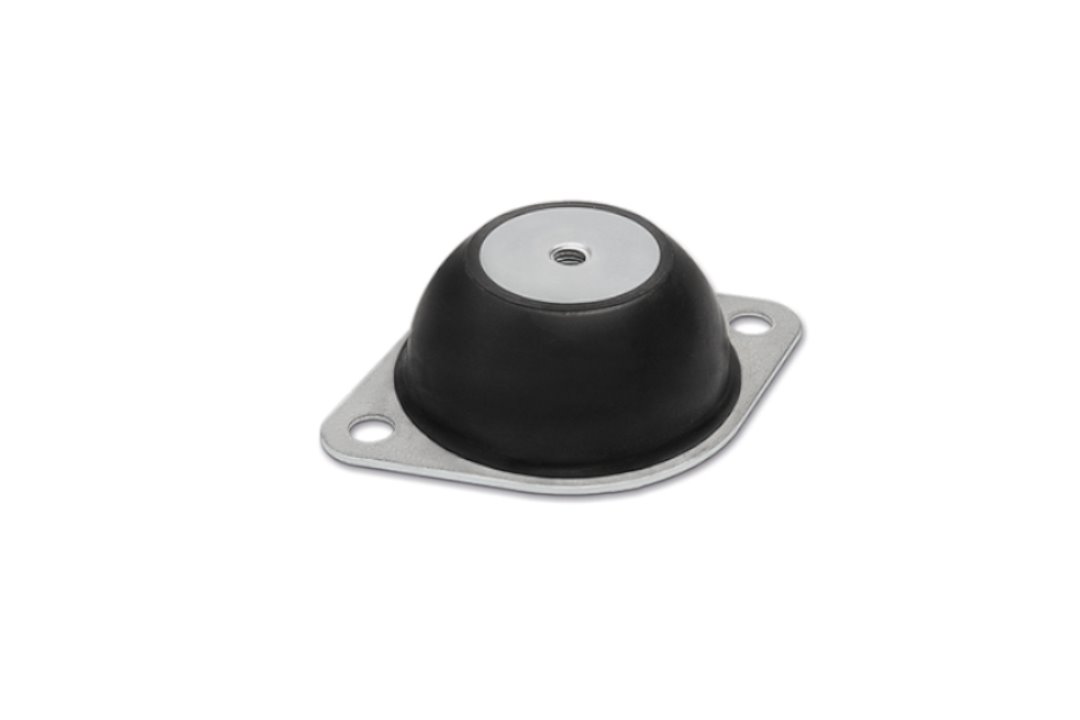

- Wibroizolatory serii DVE składają się z dwóch metalowych płyt połączonych ze sobą gumowym korpusem mającym za zadanie tłumić drgania
- Okrągła płyta górna z tuleją gwintowaną stanowi powierzchnię mocowania wibrującego urządzenia. Płyta dolna, owalna lub kwadratowa, tworzy kołnierz umożliwiający zamocowanie całości do podłoża
- Wibroizolatory tego typu są rekomendowane przede wszystkim do tłumienia drgań powstających na skutek wirujących elementów, nie wykazujących dużych odchyleń dynamicznych, gdzie wymagana jest duża elastyczność w obu kierunkach, osiowym i promieniowym
- Przydatne do stosowania w sprężarkach, wentylatorach, podajnikach wibracyjnych, pompach rotacyjnych, czy silnikach elektrycznych
Tabela rozmiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | DVE-53-M10-A-60 |
| B | 96 mm |
| L | 136 mm |
| H | 40 mm |
| d | M 10 |
| h1 | 11 mm |
| d1 | 11,5 mm |
| h2 | 2 mm |
| d2 | 53 mm |
| f | 110 mm |
| Obciążenie maks. | 2307 N |
| Maks. ugięcie | 10 mm |
| Sztywność | 231 N/mm |
| Waga | 0,257 kg |
