Opis produktu
Właściwości i zastosowanie:

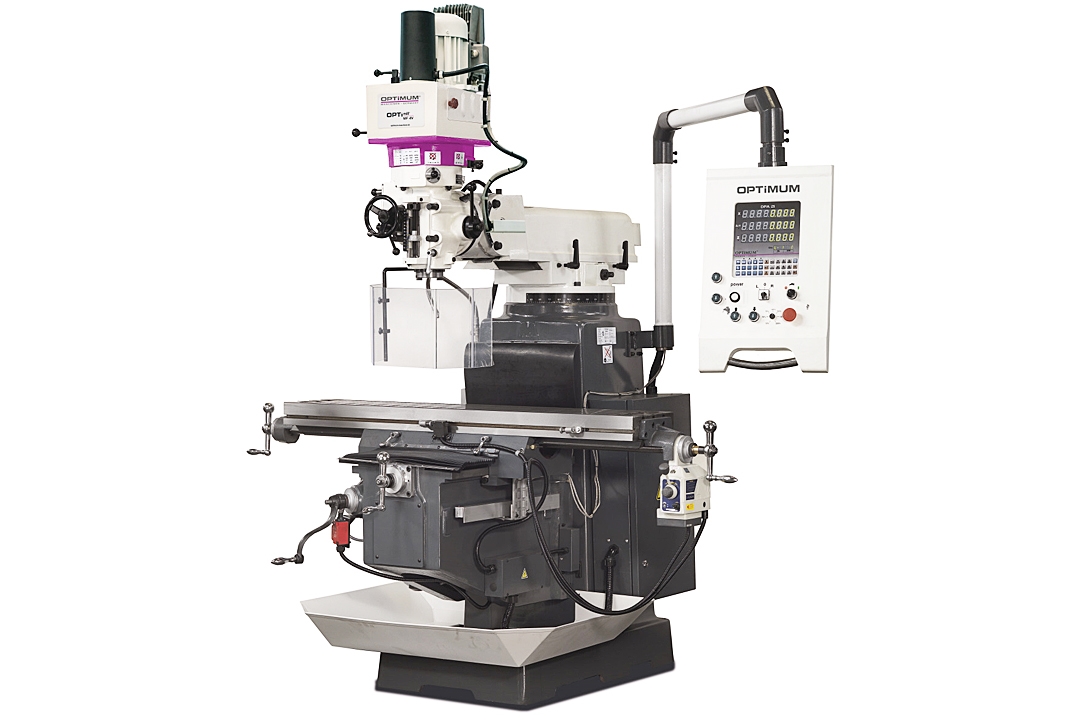

- Uniwersalna wiertarko-frezarka MF 4V to urządzenie wielofunkcyjne pozwalające na wykonanie wielu operacji obróbki m.in.: wiercenie otworów, wycinanie rowków, frezowanie, skrawanie czy także gwintowanie.
- Wiertarko-frezarki są wykorzystywane w różnych gałęziach przemysłu.
- Model MF 4V przeznaczony jest do użytku profesjonalnego.
- Maszyna posiada elektroniczny bezstopniowo regulowany napęd z przemiennikiem częstotliwości i cyfrowy wskaźnik położenia w trzech osiach.
- Duże gabaryty maszyny (1150 kg) zapewniają dużą wytrzymałość oraz odporność na uszkodzenia.
- Maszyna posiada masywną konstrukcję wykonaną z wysokiej jakości żeliwa Meehanite.
- Obrabiarkę charakteryzuje duża dokładność ruchu obrotowego. Jest to możliwe dzięki stożkowo-wałeczkowemu łożysku. Dokładność mniejsza niż 0,01 mm mierzona w osi tulei wrzeciona.
- Wysuw tulei wrzeciona jest automatyczny.
- Wiertarko-frezarka posiada możliwość przełączania kierunku obrotów wrzeciona prawo lub lewo (funkcja gwintowania).
- Mocowanie narzędzi we wrzecionie za pomocą stożka ISO 40 (DIN 2080).
- Model wiertarko-frezarki wyposażony jest w regulowany ogranicznik głębokości wiercenia wraz z milimetrową skalą czytelną z przodu.
- Napęd maszyny jest zasilany przy pomocy przemiennika częstotliwości firmy Lenze.
- Model MF 4V charakteryzuje obecność stabilnych prostokątnych prowadnic w osiach Y i Z.
- Natomiast oś X posiada regulowaną prowadnicę o kształcie "jaskółczego ogona".
- W wyposażeniu wiertarko-frezarki znajduje się rówież układ chłodzenia.
- Maszyna posiada cyfrowy wskaźnik położenia DPA 21 z wyświetlaczem prędkości, który umożliwia pomiar i kontrolę ruchu narzędzi skrawających w trzech osiach: X, Y, Z (liniały pomiarowe).
- Oś Y z płaską prowadnicą.
- Maszyna posiada duży skok osi Y. Wynosi on 400 mm.
- Mechaniczna regulacja wysokości stołu, szybki posuw (oś Z).
- Masywny oraz wielkogabarytowy stół XY, który jest precyzyjnie wykończony z rowkami teowymi o szerokości 16mm.
- Maszyna posiada regulowany ekran ochronny z mikroprzełącznikiem, który ochrania użytkownika przed latającymi wiórami lub częściami w trakcie pracy maszyny.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie elektryczne | 400 V / 3 Ph ~ 50Hz |
| Łączna moc zainstalowania | 4 kW |
| Średnica wiercenia w stali | ⌀ 32 mm |
| Max. średnica głowicy frezarskiej | ⌀ 100 mm |
| WRZECIONO PIONOWE | |
| Moc silnika | 3 kW |
| Wysuw tulei wrzeciona | 127 mm |
| Mocowanie we wrzecionie | ISO 40 DIN 2080 |
| Regulowana odległość wrzeciona od kolumny | 200 - 680 mm |
| GŁOWICA WIERTARSKO-FREZUJĄCA | |
| Zakres prędkości obrotowej wrzeciona | 9 - 6750 obr./min |
| Stopnie przekładni | 8 stopni, regulowane elektronicznie |
| Automatyczny wysuw tulei wrzeciona | 3 prędkości: 0,038/0,076/0,152 mm/obr |
| STÓŁ KRZYŻOWY | |
| Długość x szerokość stołu | 1370 x 254 mm |
| Maksymalne obciążenie stołu krzyżowego | 275 kg |
| Szerokość rowka teowego | 16 mm |
| Rozstaw rowków teowych | 63 mm |
| Ilość rowków teowych | 3 |
| Odstęp wrzeciono-stół krzyżowy | 40 - 446 mm |
| MAKSYMALNE PRZESUWY | |
| Oś X manualny | 930 mm |
| Oś X automatyczny | 850 mm |
| Oś Y manualny | 400 mm |
| Oś Z manualny | 406 mm |
| Oś Z automatyczny | 350 mm |
| WYMIARY | |
| Długość x szerokość x wysokość | 1500 x 1450 x 2200 mm |
| Waga | 1150 kg |
| Kod produktu | 3336050 |
Dostępności są informacyjne na podstawie danych z firmy OPTIMUM i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
