Opis produktu
Właściwości i zastosowanie:

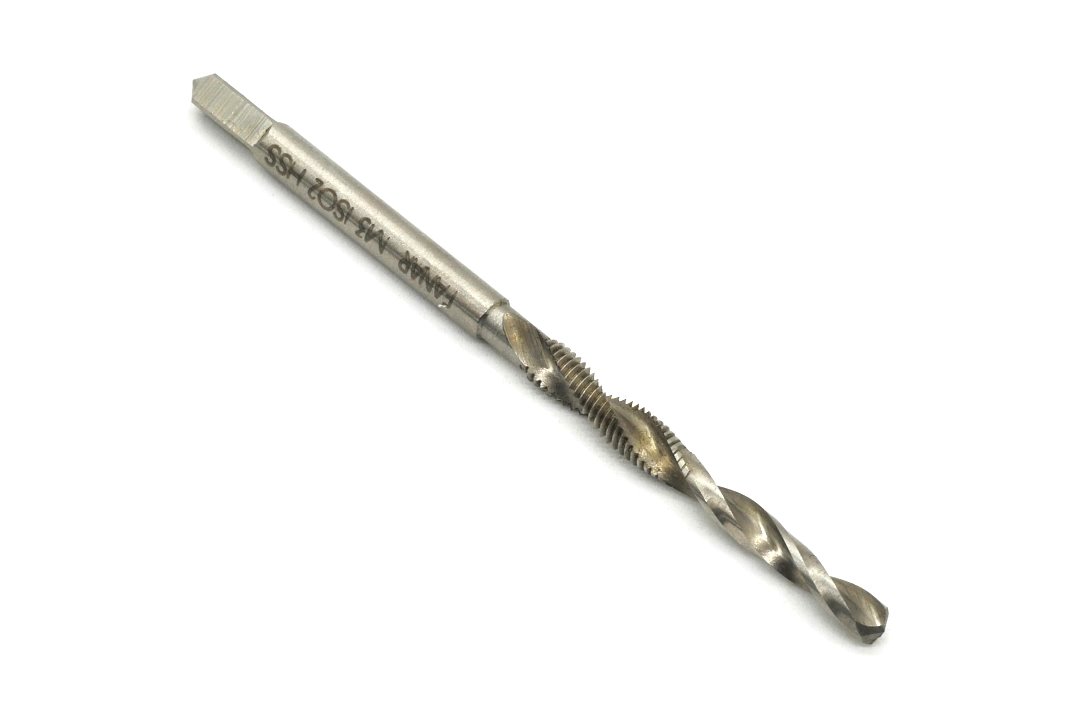

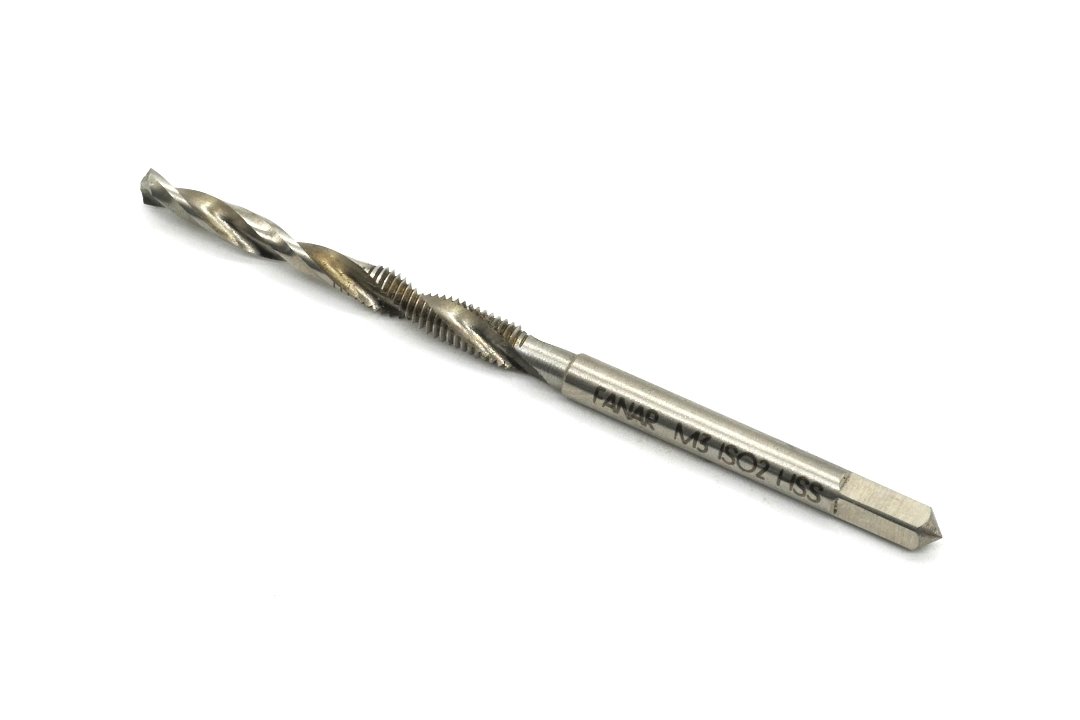

- Wiertło-gwintownik FANAR KOMBI M3 umożliwiający wykonanie otworu oraz gwintu w jednej operacji.
- Przeznaczony do wykonywania zwykłych gwintów metrycznych M3x0,5.
- Część wiertarska wykonuje otwór o odpowiedniej średnicy, a następnie część gwintująca wykonuje gwint.
- Rozwiązanie KOMBI pozwala ograniczyć liczbę operacji oraz konieczność zmiany narzędzia pomiędzy wierceniem i gwintowaniem.
- Przeznaczony do obróbki otworów o głębokości < 1,5d.
- Wykonanie R30 oraz nakrój typu D / 4P.
- Wykonany ze stali szybkotnącej HSS.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Narzędzie nie posiada dodatkowej powłoki.
Obrabiane materiały:
- stale - grupa materiałowa P
- metale nieżelazne - grupa materiałowa N
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ narzędzia | wiertło-gwintownik KOMBI |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M3 |
| P | 0,5 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | D / 4P |
| Wykonanie | R30 |
| l1 | 56 mm |
| l2 | 11 mm |
| l3 | 16 mm |
| ⌀d2 | 3 mm |
| a | 2,4 mm |
| Średnica otworu pod gwint | 2,5 mm |
| Materiał | HSS |
| Powłoka | brak |
| Maks. głębokość otworu | < 1,5d |
| Kod produktu | G1-051001-0030 |
