Opis produktu
Właściwości i zastosowanie:

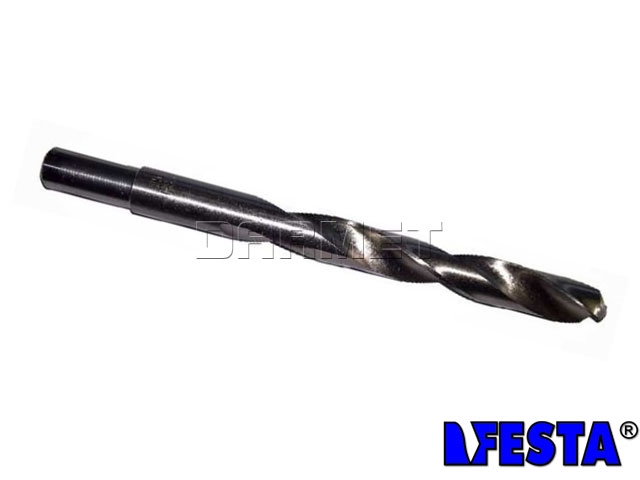

- Wiertło kręte NWKa zatoczone do chwytu cylindrycznego ⌀ 13,00 mm
- Narzędzie wykonane ze stali szybkotnącej HSS wg normy DIN 338.
- Średnica robocza wiertła: 15,00 mm
- Najczęściej stosowane do stali stopowych i węglowych, staliwa, żeliwa szarego i sferoidalnego, spiekanych metali proszkowych, grafitu, alpaki (tzw. nowe srebro) oraz metali kolorowych.
- Narzędzie wykonywane metodą frezowania.
- Zatoczenie umożliwia montaż wiertła o dużej średnicy w uchwycie wiertarskim z mniejszym zakresem mocowania dzięki czemu nie jesteśmy ograniczeni rozmiarem uchwytu.
- Obróbka dodatkowa: polerowane - białe.
- Kąt wierzchołkowy: 118º.
- Kierunek skrawania: prawoskrętne.
- Tolerancja otworu: H12.
- Maksymalna głębokość skrawania: do 4xD.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| d1 | 15,0 | mm |
| d2 | 13,0 | mm |
| l1 | 169 | mm |
| l2 | 114 | mm |
| kod produktu | 023640 |
Dostępności są informacyjne na podstawie danych z firmy FESTA i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
