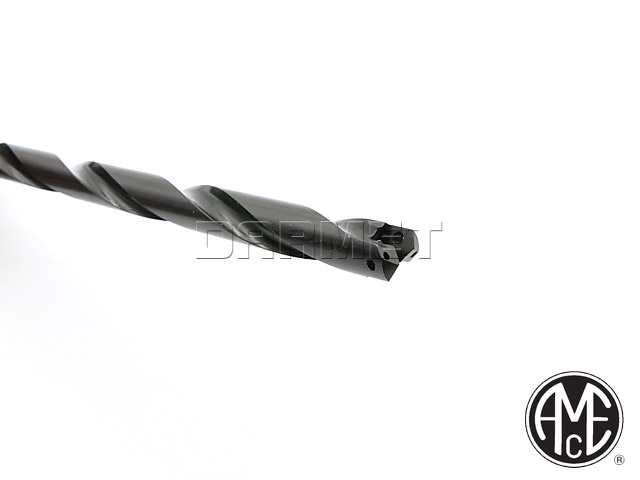

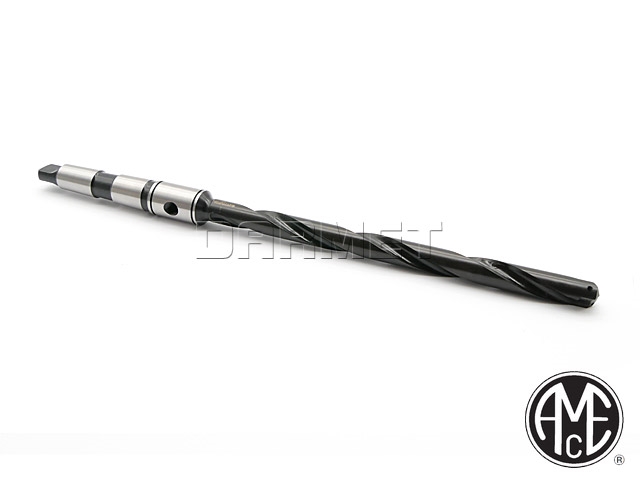

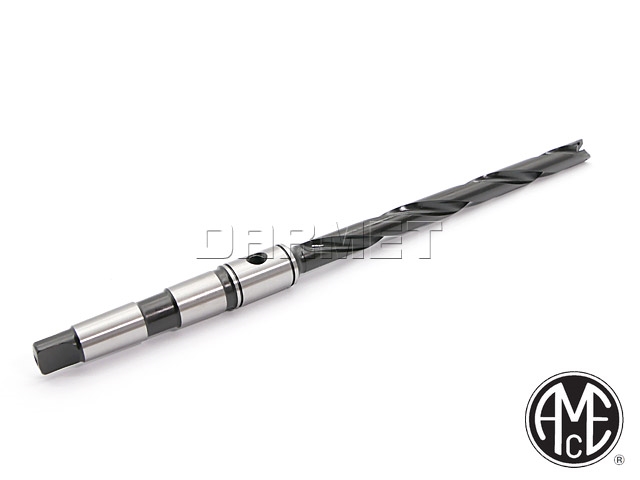

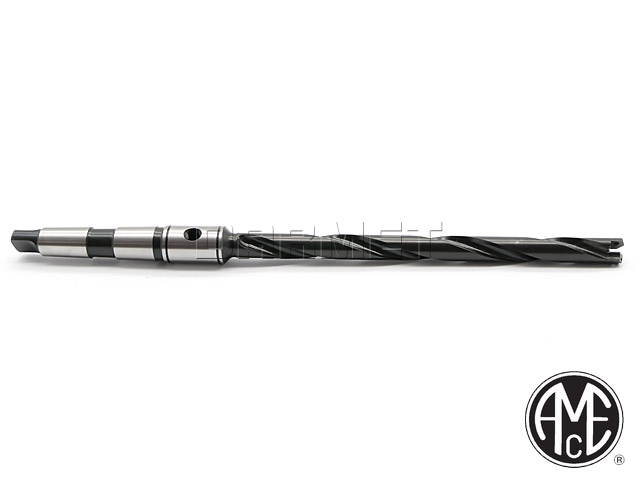

Opis produktu
Właściwości i zastosowanie:
- Za pomocą jednego korpusu można wykonywać otwory o średnicach od 12,98 mm do 17,65 mm.
- Zapewnienie stabilności przy dużych siłach skrawania.
- Poprawia jakość wierconych otworów.
- Doskonałe odprowadzenie wiórów.
- Duża trwałość.
- Maksymalna długość robocza 177 mm.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| D | 12,98-17,65 mm |
| L1 | 177 mm |
| L2 | 198,5 mm |
| L3 | 235,3 mm |
| L4 | 307,2 mm |
| F - stożek Morse'a | MS2 |
| H - pierścień doprowadzający chłodziwo | 2SRM |
| G | 1/16" |
| Waga | 0,25 kg |
Sposób oznaczania korpusów.
Zalecenia dotyczące chłodziwa dla płytek mocowanych w korpusach AMEC.
| Gatunek materiału | Twardość | Ciśnienie chłodziwa | |||||
| Przepływ chłodziwa [L/min] | |||||||
| Płytki HSS | Płytki węglikowe | ||||||
| BHN | kg | N/mm2 | 12,98-17,53 mm | 17,54-24,38 mm | 12,98-17,53 mm | 17,54-24,38 mm | |
| Stale automatowe | 100-250 | 38-88 | 370-870 | 8,3 | 9,6 | 16,5 | 16,5 |
| 11,4 | 19,7 | 16,3 | 25,2 | ||||
| Stale niskowęglowe | 85-275 | 30-96 | 300-940 | 6,2 | 6,6 | 11 | 11 |
| 9,8 | 15,9 | 13,3 | 20,6 | ||||
| Stale średniowęglowe | 125-325 | 46-111 | 450-1090 | 5,9 | 6,2 | 9,7 | 10,4 |
| 9.8 | 15,5 | 12,5 | 20 | ||||
| Stale stopowe | 125-375 | 46-129 | 450-1265 | 5,2 | 5,5 | 9,3 | 9,7 |
| 9,1 | 14,8 | 12,3 | 19,3 | ||||
| Stale stopowe o wysokiej wytrzymałości | 225-400 | 77-139 | 600-1365 | 4,2 | 3,5 | 5,2 | 4,1 |
| 8,3 | 11,7 | 9,1 | 12,6 | ||||
| Stale konstrukcyjne | 100-350 | 38-121 | 370-1180 | 5,9 | 5,5 | 9,0 | 7,9 |
| 9,8 | 14,8 | 12 | 17,5 | ||||
| Stale narzędziowe | 150-250 | 50-88 | 500-870 | 4,2 | 3,5 | 5,2 | 4,8 |
| 8,3 | 11,7 | 9,1 | 13,6 | ||||
| Stopy żaroodporne | 140-310 | 49-101 | 480-990 | 4,5 | 3,8 | 11,4 | 12,4 |
| 8,7 | 12,1 | 13,5 | 21,9 | ||||
| Stopy tytanu | 140-310 | 49-101 | 480-990 | 4,5 | 3,8 | 11,4 | 12,4 |
| 8,7 | 12,1 | 13,5 | 21,9 | ||||
| Stal nierdzewna austenityczna | 135-275 | 49-96 | 480-940 | 5,9 | 5,2 | 16,5 | 17,9 |
| 9,8 | 14,0 | 16,3 | 26,3 | ||||
| Stal nierdzewna typu 400 | 185-350 | 65-121 | 640-1180 | 5,9 | 5,2 | 16,5 | 17,9 |
| 9,8 | 14,0 | 16,3 | 26,3 | ||||
| Stal typu Duplex | 135-275 | 49-96 | 480-940 | 5,9 | 5,2 | 16,5 | 17,9 |
| 9,8 | 14,0 | 16,3 | 26,3 | ||||
| Stal utwardzona | 300-500 | 104-139 | 1020-1365 | 4,2 | 3,5 | 5,2 | 4,8 |
| 8,3 | 11,7 | 9,1 | 13,6 | ||||
| Żeliwo sferoidalne Żeliwo szare/białe |
120-320 | 44-104 | 430-1020 | 4,5 | 4,2 | 7,2 | 6,2 |
| 8,7 | 12,5 | 10,8 | 15,4 | ||||
| Aluminium odlewane | 30-180 | 62 | 600 | 12,4 | 15,8 | 22 | 21,7 |
| 14,0 | 23,0 | 18,8 | 29 | ||||
| Aluminium kute | 30-180 | 62 | 600 | 12,4 | 15,8 | 22 | 21,7 |
| 14,0 | 23,0 | 18,8 | 29 | ||||
| Brąz aluminiowy | 100-250 | 38-87 | 370-855 | 8,3 | 9,7 | 16,5 | 16,5 |
| 11,4 | 19,7 | 16,3 | 25,2 | ||||
| Mosiądz | 100 | 38 | 370 | 4,5 | 4,2 | 22 | 21,7 |
| 8,7 | 12,5 | 18,8 | 29 | ||||
| Miedź | 60 | - | - | 8,3 | 9,7 | 16,5 | 16,5 |
| 11,4 | 19,7 | 16,3 | 25,2 | ||||
Dostępności są informacyjne na podstawie danych z firmy AMEC i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
