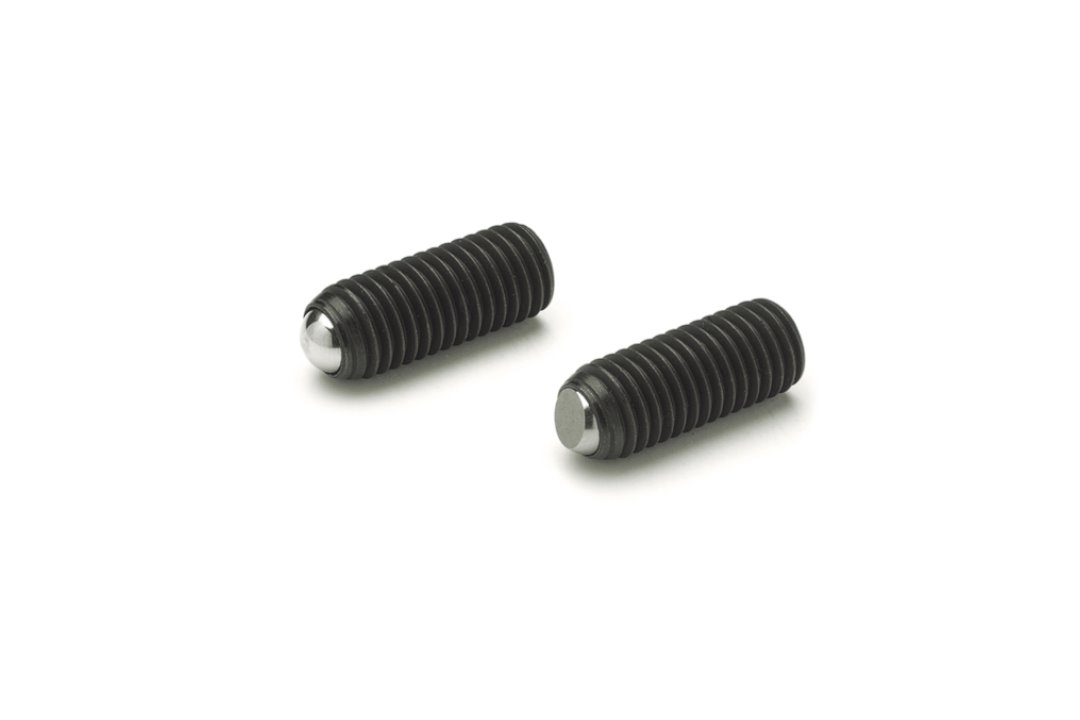

Opis produktu
Właściwości i zastosowanie:
- Stal hartowana
- Powierzchnia oksydowana na czarno
- Kula ścięta z ograniczeniem przechyłu
- Wkręty dociskowe Typ V/VN/VR/VRN - kulka może być odchylona maksymalnie o 9°, co gwarantuje, że powierzchnia dociskana jest zawsze ściętą częścią.
Tabela wymiarów
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 605-M16-20-V |
| d1 | M 16 |
| l1 | 20 mm |
| d3 | 10,7 mm |
| l4≈ | 1 mm |
| AF | 8 mm |
| Waga | 0,02 kg |
Warianty:
- Typ A: kulka
- Typ B: kulka ścięta
- Typ V: kulka ścięta z ograniczeniem przechyłu
- Typ VR: kulka ścięta z ograniczeniem przechyłu
