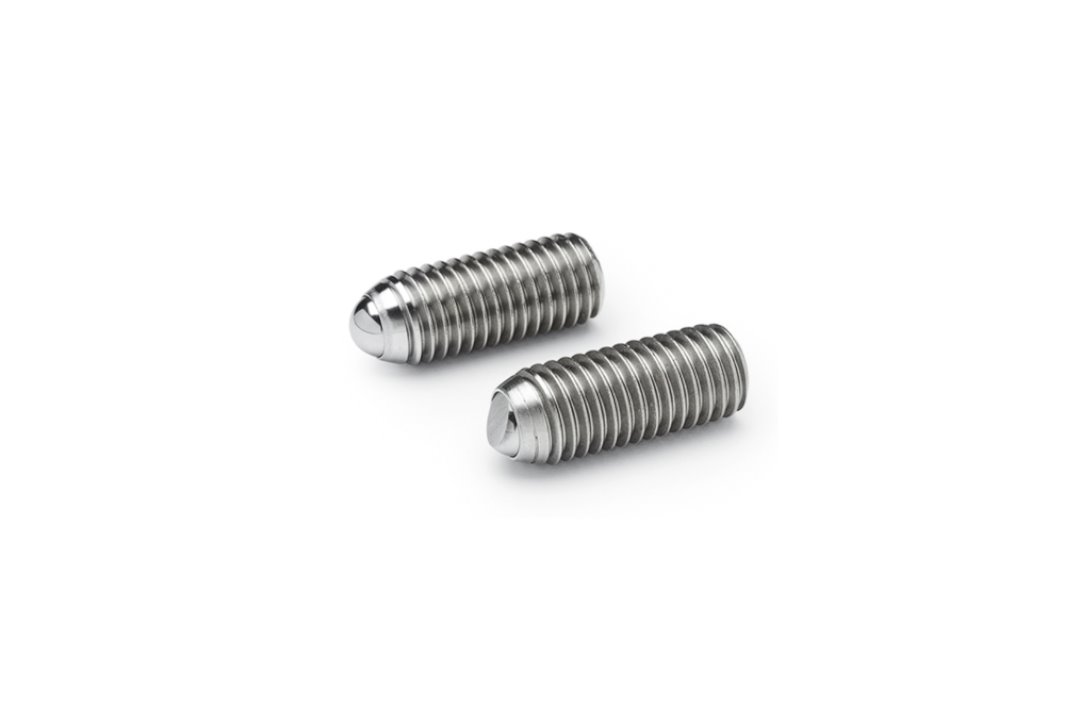

Opis produktu
Właściwości i zastosowanie:
- Stal nierdzewna AISI 304
- Kula ścieta ze stali nierdzewnej AISI 440C
- Wersja z kulką ściętą (Typ B / Typ BN) służy do dociskania lub podpierania powierzchni nieprostopadłych (do osi wkręta).
Tabela wymiarów
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 605-M5-20-BN |
| d1 | M 5 |
| l1 | 20 mm |
| d2 | 3 mm |
| d3 | 2,5 mm |
| l2≈ | 1 mm |
| l3≈ | 0,4 mm |
| AF | 2,5 mm |
| Obciążenie statyczne | 3000 N |
| Waga | 0,002 kg |
Warianty:
- Typ A:śruba i kulka stalowa
- Typ AN:śruba i kulka ze stali nierdzewnej
- Typ B:śruba stalowa, kulka ścięta
- Typ BN:śruba ze stali nierdzewnej, kulka ścięta
- Typ V: kulka ścięta z ograniczeniem przechyłu
- Typ VN:śruba ze stali nierdzewnej, kulka ścięta z ograniczeniem przechyłu
- Typ VR: kulka ścięta z ograniczeniem przechyłu
- Typ VRN:śruba ze stali nierdzewnej, kulka ścięta z ograniczeniem przechyłu
