Opis produktu
Właściwości i zastosowanie:
- Stal hartowana
- Powierzchnia oksydowana na czarno
- Kula hartowana bez powłoki

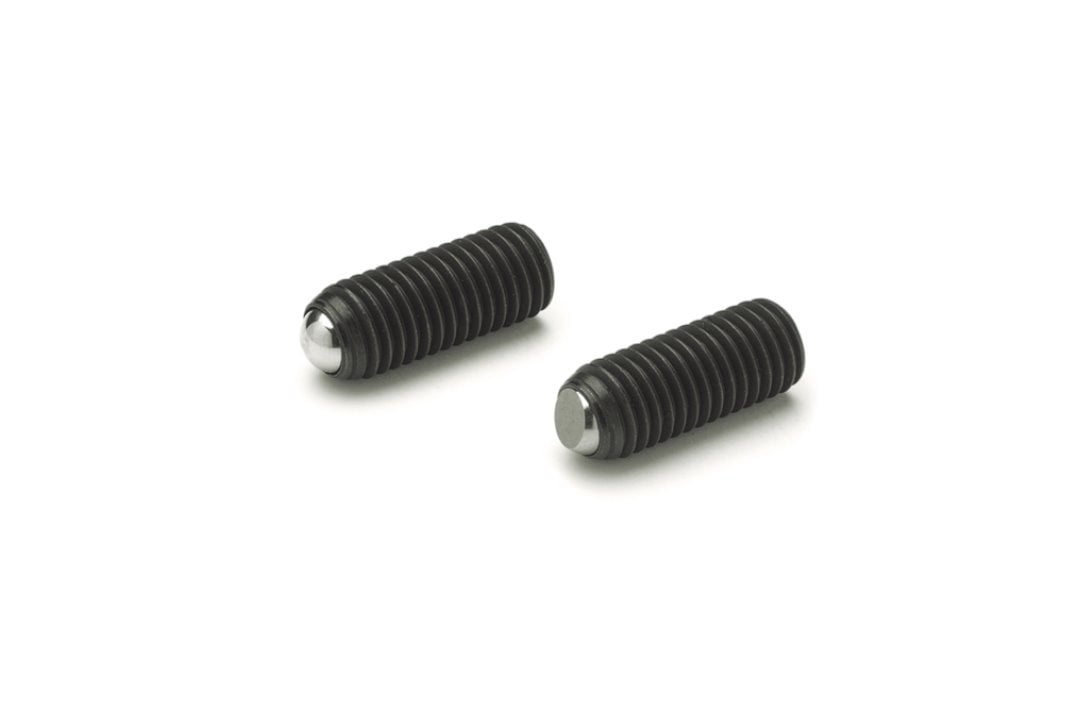

- Wkręty dociskowe z pełną kulką GN 605 (Typ A / Typ AN) są używane w aplikacjach, gdzie wymagany jest punktowy docisk.
Tabela wymiarów
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 605-M8-10-A |
| d1 | M 8 |
| l1 | 10 mm |
| d2 | 5,5 mm |
| l2≈ | 1,8 mm |
| AF | 4 mm |
| Obciążenie statyczne | 15000 N |
| Waga | 0,003 kg |
Warianty:
- Typ A: kulka
- Typ B: kulka ścięta
- Typ V: kulka ścięta z ograniczeniem przechyłu
- Typ VR: kulka ścięta z ograniczeniem przechyłu
