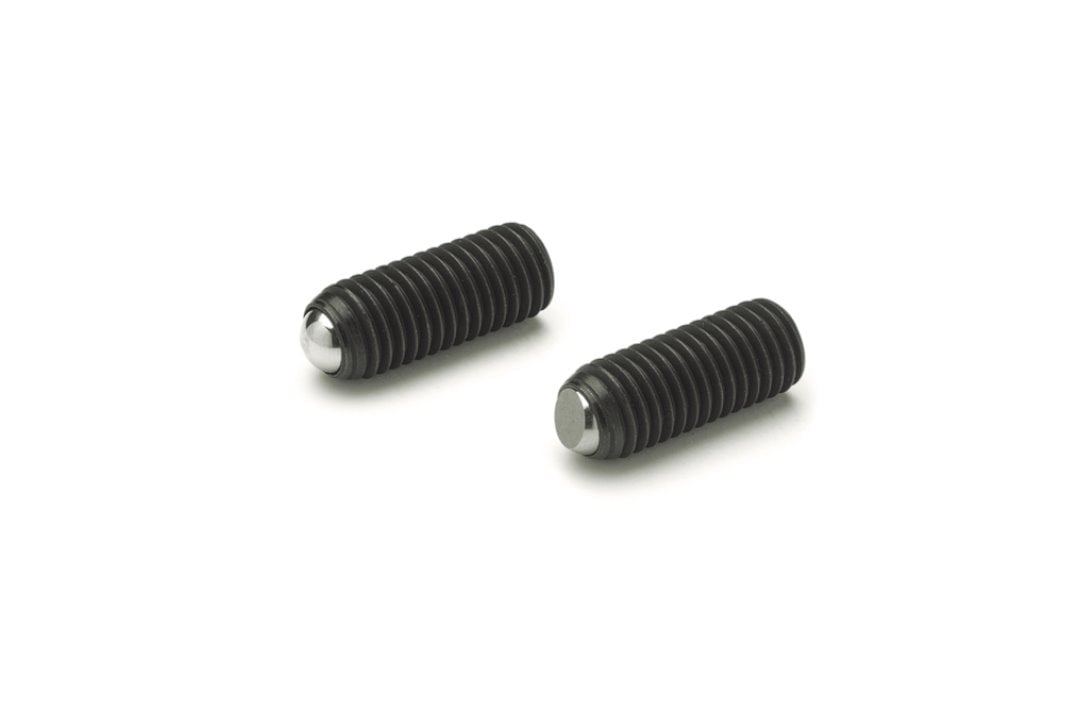

Opis produktu
Właściwości i zastosowanie:
- Stal hartowana
- Powierzchnia oksydowana na czarno
- Kula ścięta, hartowana bez powłoki
- Wersja z kulką ściętą (Typ B / Typ BN) służy do dociskania lub podpierania powierzchni nieprostopadłych (do osi wkręta)
Tabela wymiarów
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 605-M8-10-B |
| d1 | M 8 |
| l1 | 10 mm |
| d3 | 4,5 mm |
| l3≈ | 0,8 mm |
| AF | 4 mm |
| Obciążenie statyczne | 15000 N |
| Waga | 0,003 kg |
Warianty:
- Typ A: kulka
- Typ B: kulka ścięta
- Typ V: kulka ścięta z ograniczeniem przechyłu
- Typ VR: kulka ścięta z ograniczeniem przechyłu
