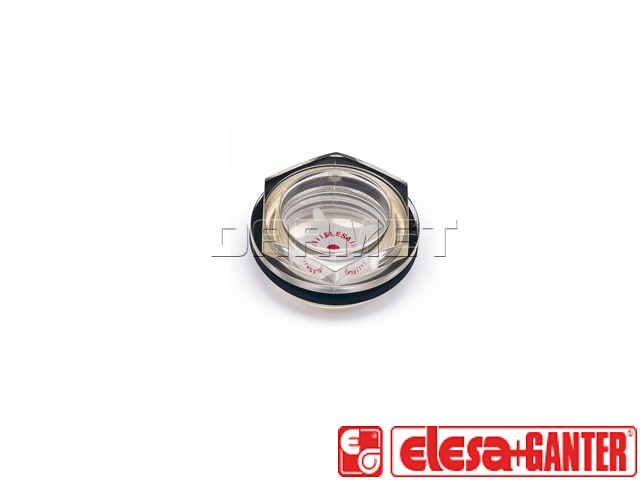

Opis produktu
Właściwości i zastosowanie:
- Technopolimer na bazie poliamidu (PA-T)
- Kolor: przezroczysty
- Unikać kontaktu z alkoholem!
- Ekran z aluminium
- Uszczelka z gumy syntetycznej NBR
- Maksymalna temperatura 100°C
- Wskaźnik w kształcie soczewki poprawia widoczność również z pozycji bocznej
- Dokręcaj z odpowiednim momentem siły (tabela), aby uzyskać odpowiednią szczelność bez deformacji uszczelki

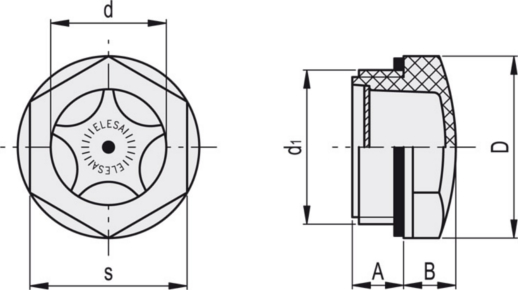

Tabela dostępnych rozmiarów i modeli:
 |
|||||||
| Oznaczenie | d1 | A | B | D | d | s | Moment siły dokręcania [N] |
|---|---|---|---|---|---|---|---|
| HFTX.11-M16x1.5 | M16x1.5 | 8 | 7 | 22 | 11 | 19 | 2÷3 |
| HFTX.14-M20x1.5 | M20x1.5 | 9.5 | 8 | 26 | 14 | 22 | 8÷10 |
| HFTX.18-M25x1.5 | M25x1.5 | 8 | 9 | 31.5 | 18 | 27 | 8÷10 |
| HFTX.21-M26x1.5 | M26x1.5 | 13 | 9 | 31.5 | 18 | 27 | 8÷10 |
| HFTX.19-M27x1.5 | M27x1.5 | 9 | 9 | 31.5 | 20 | 27 | 8÷10 |
| HFTX.22-M30x1.5 | M30x1.5 | 9 | 10 | 35 | 22 | 30 | 8÷10 |
| HFTX.26-M35x1.5 | M35x1.5 | 11 | 10 | 40 | 25 | 34 | 8÷10 |
| HFTX.31-M40x1.5 | M40x1.5 | 11.5 | 13 | 47 | 30 | 40.5 | 8÷10 |
| HFTX.9-1/4 | G 1/4 | 10 | 6 | 18 | 9 | 15 | 2÷3 |
| HFTX.12-3/8 | G 3/8 | 7.5 | 7 | 22 | 11 | 19 | 3÷5 |
| HFTX.15-1/2 | G 1/2 | 10.5 | 8 | 26 | 14 | 22 | 4÷6 |
| HFTX.20-3/4 | G 3/4 | 10.5 | 9 | 31.5 | 20 | 27 | 6÷8 |
| HFTX.24-1 | G 1 | 11 | 10 | 40 | 25 | 34 | 8÷10 |
| HFTX.30-1¼ | G1 1/4 | 11.5 | 13 | 47 | 30 | 40.5 | 8÷10 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
