Opis produktu
"Regulowana wysokość i kąt kła wyróżnia to urządzenie na tle innych. Za pomocą naszych koników swobodnie zamocujesz dowolny element w podzielnicy, a także zapewnisz stabilne, bez luzów i odchyłek umocowanie przedmiotu do obróbki."
Właściwości i zastosowanie:

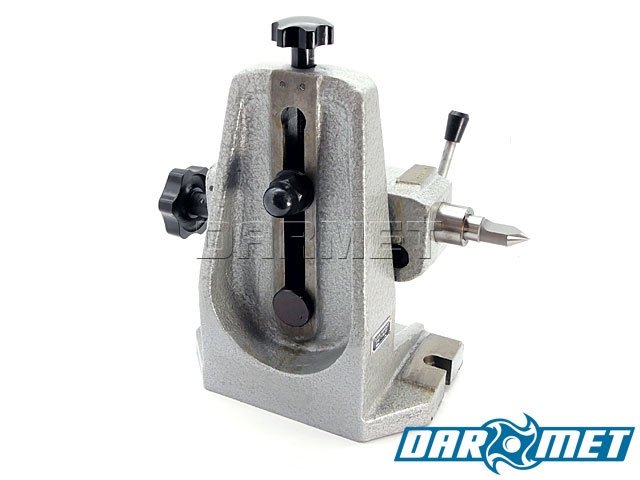

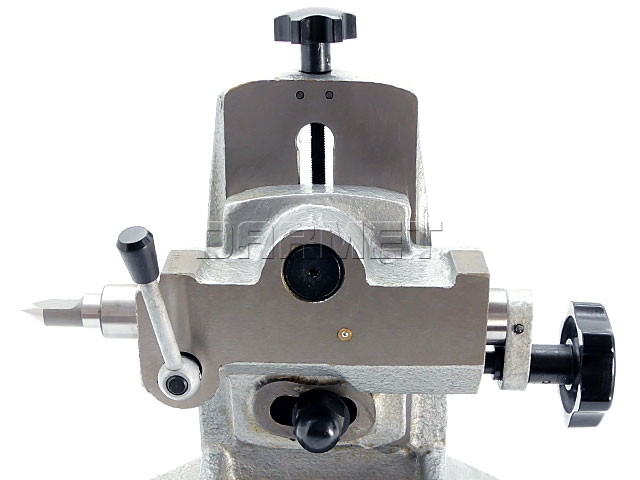

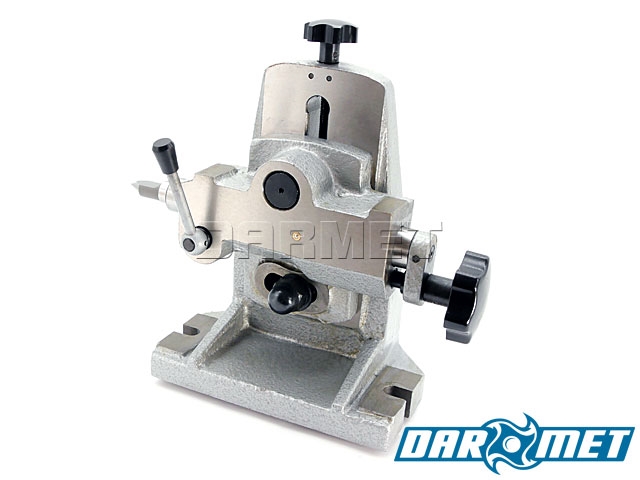

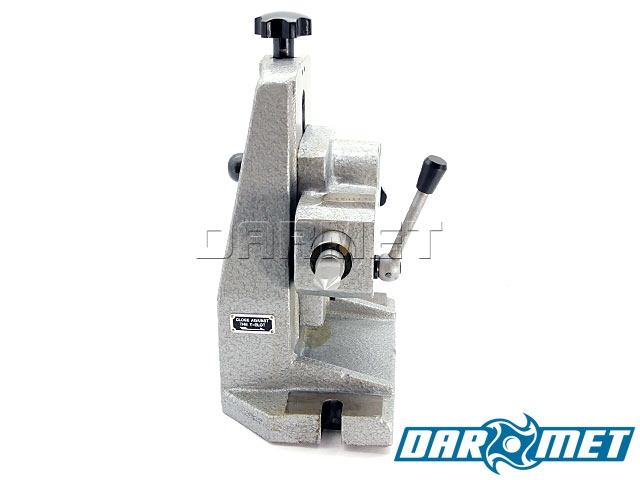

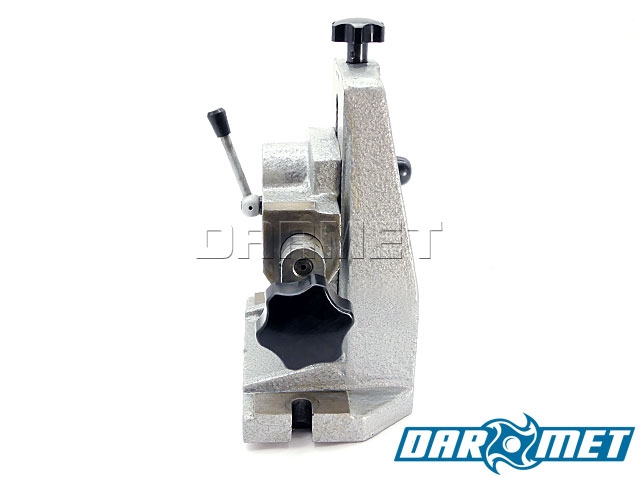

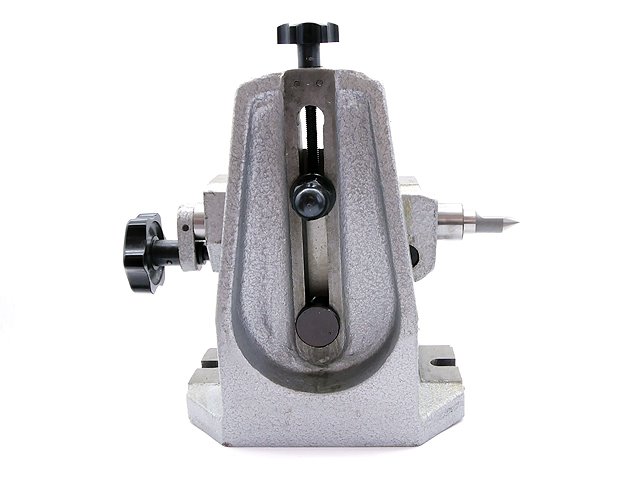

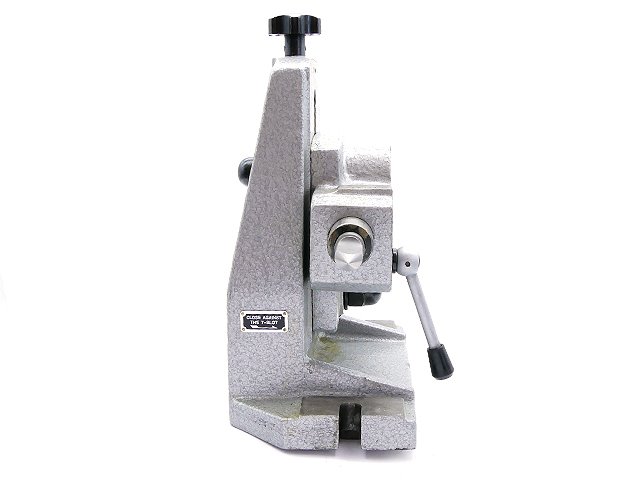

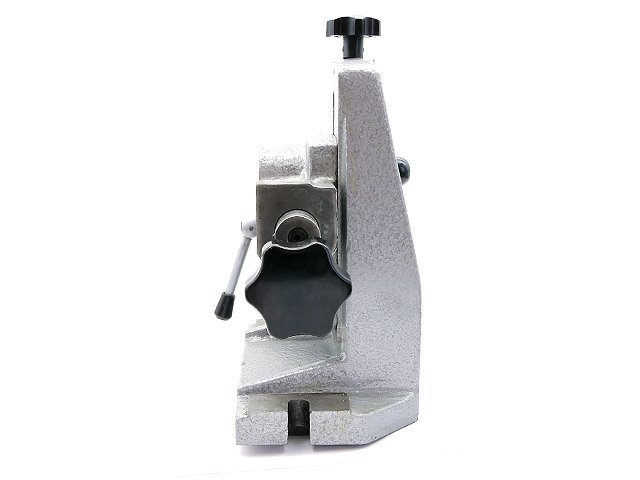

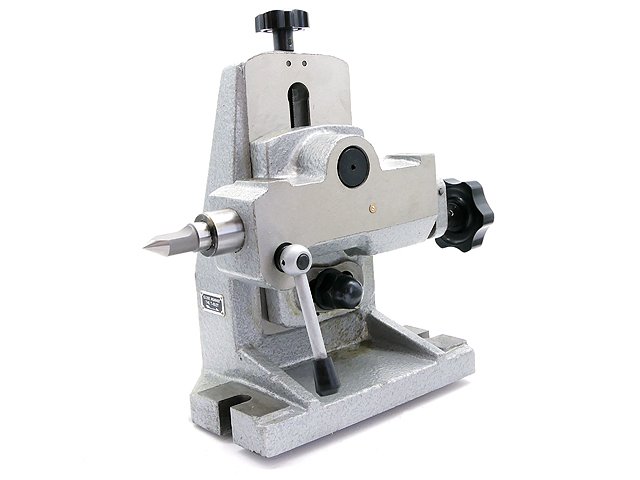

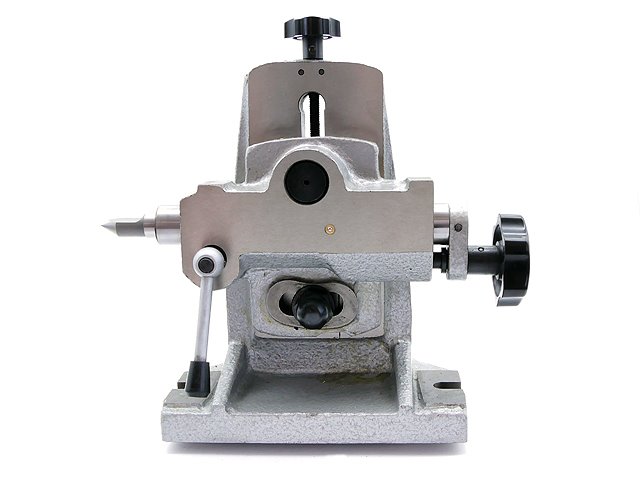

- Uniwersalny konik z możliwością regulacji osiowej i kątowej.
- Urządzenie do stosowania w zespole głównie ze stołami podziałowymi.
- Kieł 60° ze ścięciem, które zapewnia dodatkowy prześwit do obróbki od czoła detalu.
- Pokrętłem wysuwamy i chowamy kieł oraz unosimy i obniżamy jego pozycję w osi.
- Kąt osi kła ustalamy za pomocą śruby z tyłu konika.
- W zestawie znajdują się również kamienie ustalające, które stabilizują urządzenie na stołach.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Minimalna wysokość kła | 140 mm |
| Maksymalna wysokość kła | 180 mm |
| Odchyłka kątowa | 11° |
| Maksymalna długość zamocowanego przedmiotu | 100 mm |
| Rowek na kamień ustalający | 14 mm |
| Gniazdo stożkowe Morse na konik | MS2 |
