Opis produktu
Wartości i zastosowanie:
- Uniwersalne narzędzie tokarskie jednoostrzowe przeznaczone do: wiercenia, roztaczania, toczenia poprzecznego oraz wzdłużnego.
- Uniwersalność narzędzia w wielu zabiegach technologicznych pozwala na zmniejszenie kosztów narzędziowych oraz skrócenie czasu przezbrojenia i przeprogramowania maszyny.
- Możliwe jest wykonanie płaskiego dna wierconego otworu
- Prawidłowe odprowadzenie wiórów i ciepła z obszaru obróbki umożliwia kierunkowe chłodzenie przez narzędzie.
- Zastosowanie narzędzia pozwala na wykonanie otworów o nieznacznie większej lub mniejszej średnicy nominalnej D.
- Przy wykonywaniu wiercenia w materiale pełnym konieczne jest stosowanie obfitego doprowadzenia chłodziwa oraz cyklu odwiórowania.

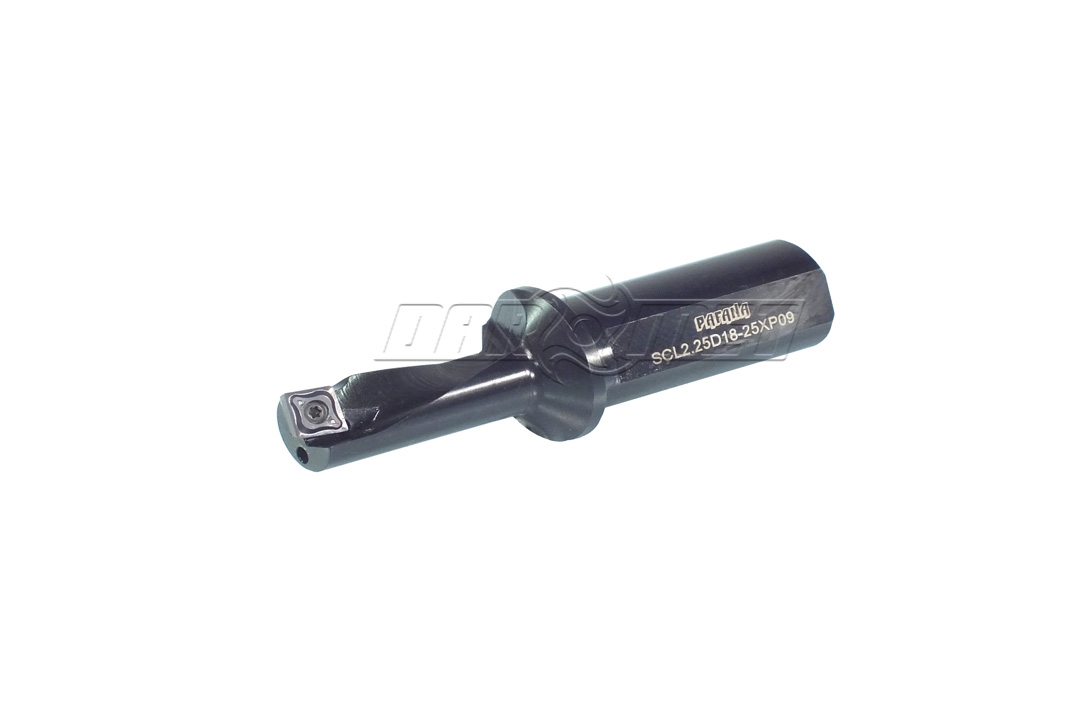

- Do wytaczaka SCL2.25D18-25XP09 należy zastosować płytki o neutralnym kierunku skrawania XPNT09...EN
Operacje:
1. Wiercenie
2. Roztaczanie
3. Toczenie poprzeczne
4. Toczenie wzdłużne
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Oznaczenie | SCL2.25D18-25XP09 | |
| D | 18 | mm |
| d1 | 25 | mm |
| d2 |
34 |
mm |
| L1 | 40,5 | mm |
| L2 | 53,5 | mm |
| L | 109,5 | mm |
| F | 9 | mm |
| Płytka | XPNT09...EN |
