Opis produktu
Wartości i zastosowanie:
- Uniwersalne narzędzie tokarskie jednoostrzowe przeznaczone do: wiercenia, roztaczania, toczenia poprzecznego oraz wzdłużnego.
- Uniwersalność narzędzia w wielu zabiegach technologicznych pozwala na zmniejszenie kosztów narzędziowych oraz skrócenie czasu przezbrojenia i przeprogramowania maszyny.
- Możliwe jest wykonanie płaskiego dna wierconego otworu
- Prawidłowe odprowadzenie wiórów i ciepła z obszaru obróbki umożliwia kierunkowe chłodzenie przez narzędzie.
- Zastosowanie narzędzia pozwala na wykonanie otworów o nieznacznie większej lub mniejszej średnicy nominalnej D.
- Przy wykonywaniu wiercenia w materiale pełnym konieczne jest stosowanie obfitego doprowadzenia chłodziwa oraz cyklu odwiórowania.
- Do wytaczaka SCR2.25D10-12XP05 należy zastosować płytki o neutralnym kierunku skrawania XPNT05...EN

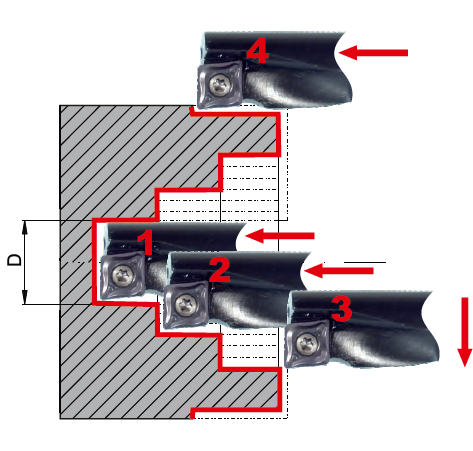

Operacje:
1. Wiercenie
2. Roztaczanie
3. Toczenie poprzeczne
4. Toczenie wzdłużne

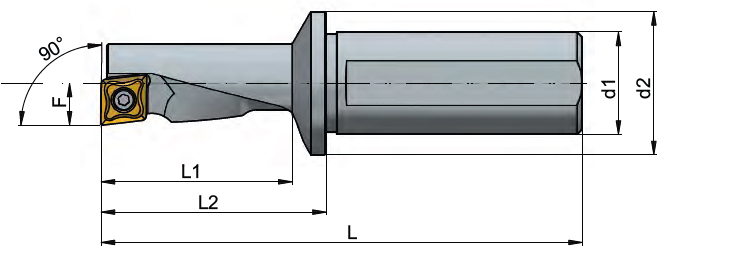

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | SCR2.25D10-12XP05 |
| D | 10 mm |
| d1 | 12 mm |
| d2 | 18 mm |
| L1 | 22,5 mm |
| L2 | 27,5 mm |
| L | 69,5 mm |
| F | 5 mm |
| Płytka | XPNT05...EN |
