Opis produktu
Właściwości i zastosowanie:

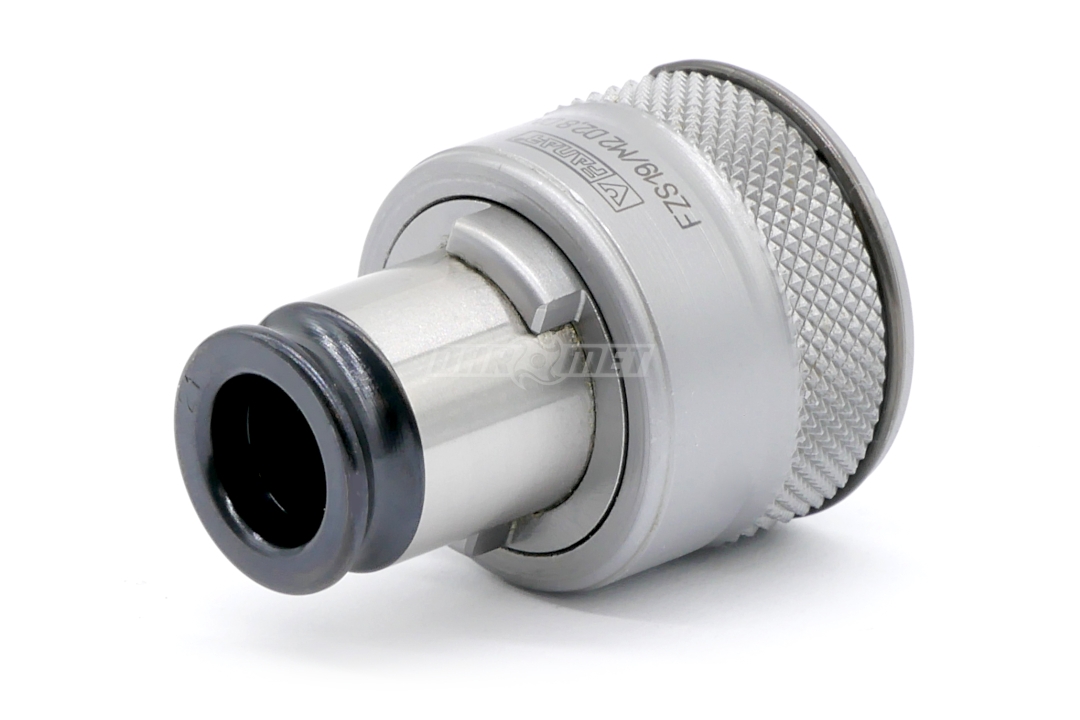

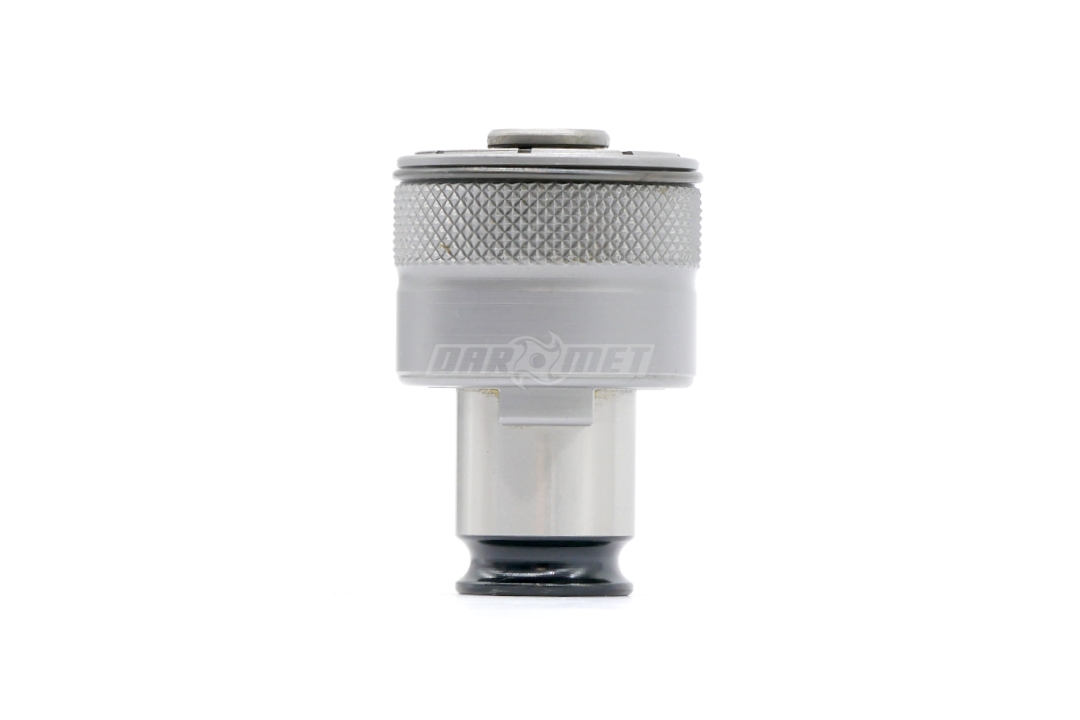

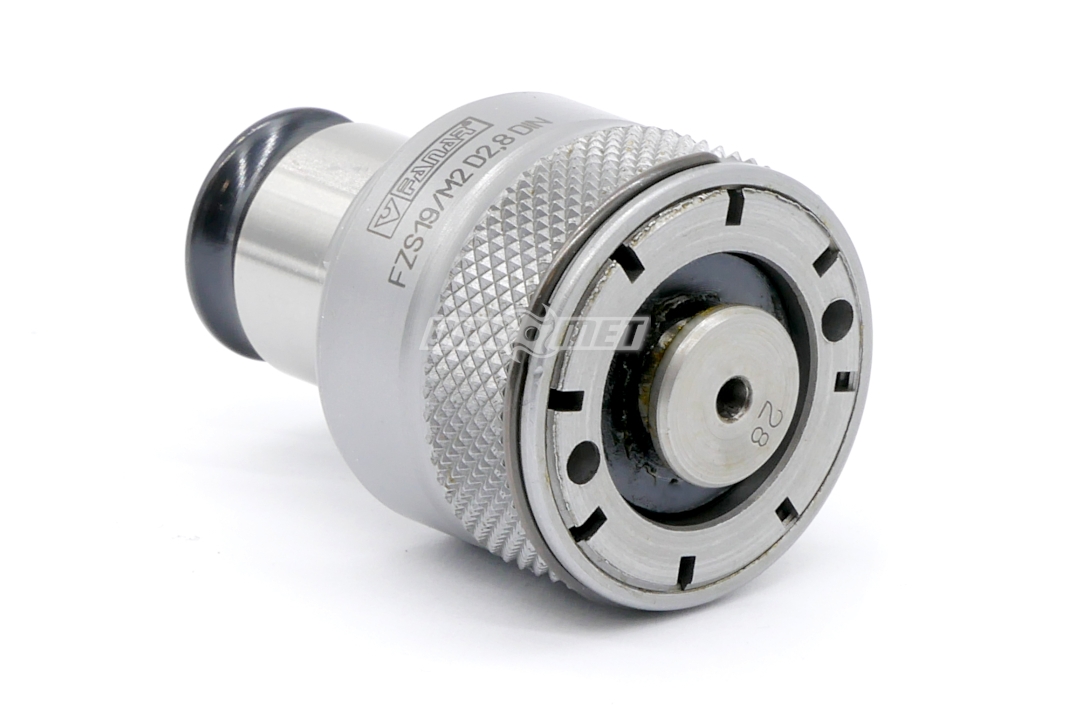

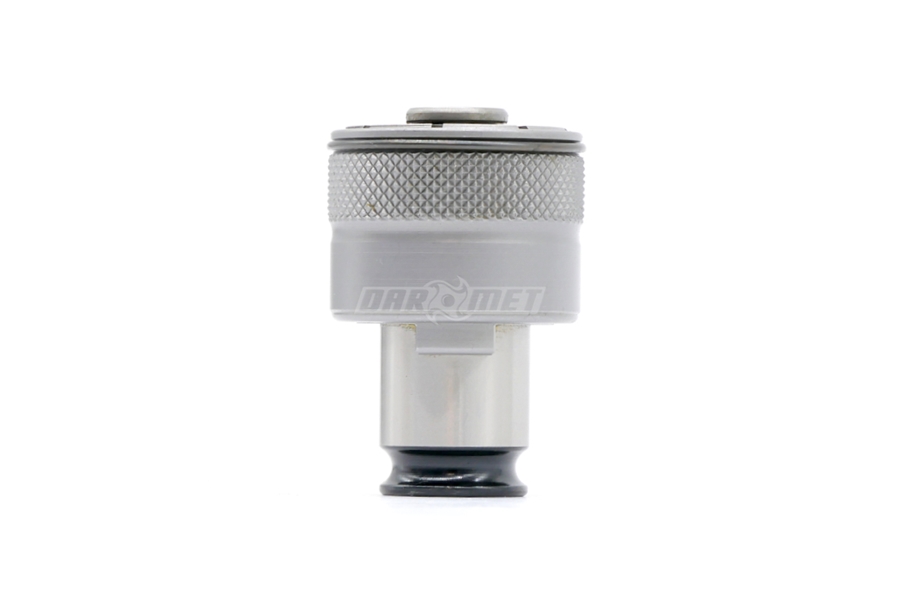

- Wkładka szybkowymienna przeznaczona do mocowania gwintowników M14 DIN 376 w oprawkach OGK-FZ19.
- Zabierak wyposażony FZS w sprzęgło przeciążeniowe, które wyłącza obroty gwintownika, gdy nastąpił nadmierny wzrost sił oporu (zakleszczenie wiórów, zetknięcie z dnem otworu nieprzelotowego itp.). Takie rozwiązanie znakomicie chroni gwintownik przed uszkodzeniem albo nawet zniszczeniem - złamaniem.
- Każdy zabierak służy do zamocowania gwintownika o określonej średnicy chwytu i rozmiarze kwadratowego zakończenia (zabieraka gwintownika).
Dane techniczne:
Parametr | Wartość |
---|---|
Gwintownik | M 14 |
DIN | 376 |
D | 11 mm |
Chwyt (kwadrat) | 9 mm |
d | 19 mm |
A | 32 mm |
H | 25 mm |
h | 8 mm |
Oznaczenie | R-FZS19/M14D11DIN |
W XVIII i XIX wieku rzemieślnicy, zwłaszcza ci zajmujący się budową lokomotyw, broni palnej czy maszyn tekstylnych, często sami wykonywali gwintowniki i narzynki. Używali do tego tokarek, pilników oraz kuźni do hartowania narzędzi. Z biegiem czasu produkcja tych narzędzi stała się domeną wyspecjalizowanych firm – jedną z pierwszych był Joseph Clement, który od 1828 roku dostarczał profesjonalne gwintowniki.
Postęp technologiczny w drugiej połowie XIX wieku, w tym rozwój frezowania i szlifowania gwintów, usprawnił proces produkcji i wyparł ręczne techniki. Równolegle rozwijała się standaryzacja gwintów, co ułatwiło ich masowe zastosowanie.
W Stanach Zjednoczonych największym producentem gwintowników i narzynek była firma Greenfield Tap & Die (GTD) z Massachusetts. W czasie II wojny światowej była tak istotna dla wysiłków aliantów, że jej zakłady chroniono działami przeciwlotniczymi. Obecnie marka GTD należy do Widia Products Group.
