Opis produktu
Właściwości i zastosowanie:

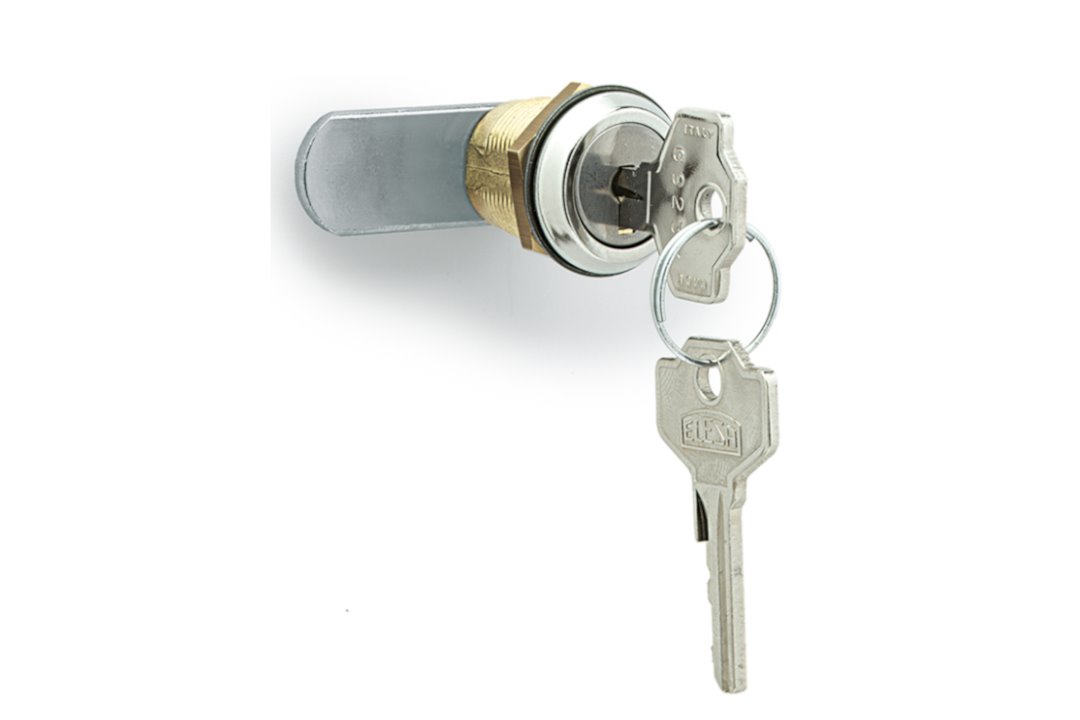

- Zamek ryglowy ELESA+GANTER CS zamykany na klucz, do szaf, paneli i drzwi maszyn. Obrót 180°, dwa klucze z niklowanego mosiądzu wyjmowane w dwóch położeniach co 180°.
- Ta wersja: rygiel prosty, zamki o tych samych numerach - wszystkie otwiera ten sam klucz.
- Odległość rygla: 13 mm. Rygiel ze stali ocynkowanej, grubość 2,5 mm.
- Montaż: w otworze 19,1 mm ze ściętymi bokami (16,6 mm), mocowanie mosiężną nakrętką M19x1.
- Materiał: korpus z mosiądzowanego stopu cynku, wkładka z ocynkowanego stopu cynku, tarcza centralna ze stali nierdzewnej.
Dane techniczne:

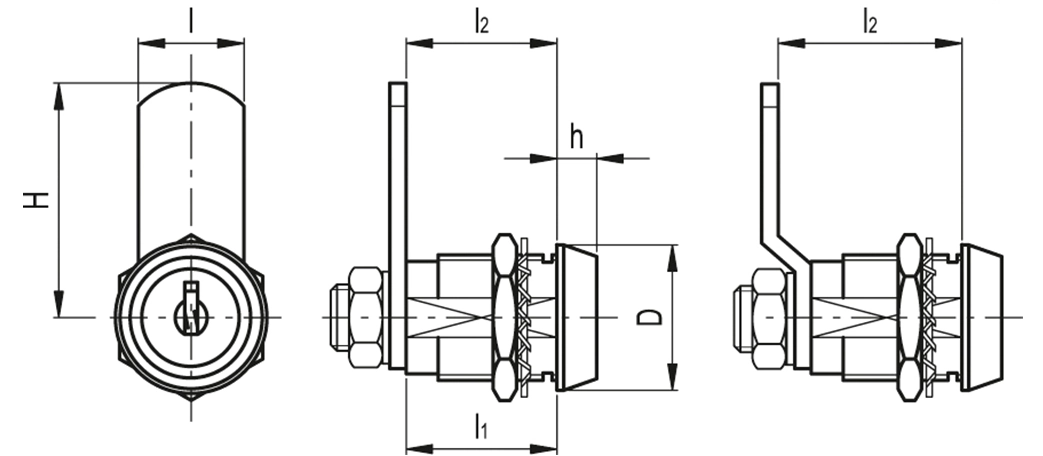

| Parametr | Wartość |
|---|---|
| Oznaczenie | CSU.13-32-13 |
| l 2 (odległość rygla) | 13 mm |
| l 1 (długość korpusu) | 13 mm |
| H (długość rygla od osi zamka) | 32 mm |
| l (szerokość rygla) | 16 mm |
| D (średnica czoła) | 23 mm |
| h (wysokość czoła) | 5 mm |
| Waga | 0,071 kg |
Otwór montażowy:
Dostępne wykonania zamków CS:
- CS.: różne klucze (400 kombinacji).
- CSU.: jednakowe klucze.
- Rygiel prosty (32): odległość rygla 13, 16, 20, 25 lub 30 mm.
- Rygiel odgięty (36): odległość rygla 18, 21, 25, 30 lub 35 mm.
