Opis produktu
Właściwości i zastosowanie:

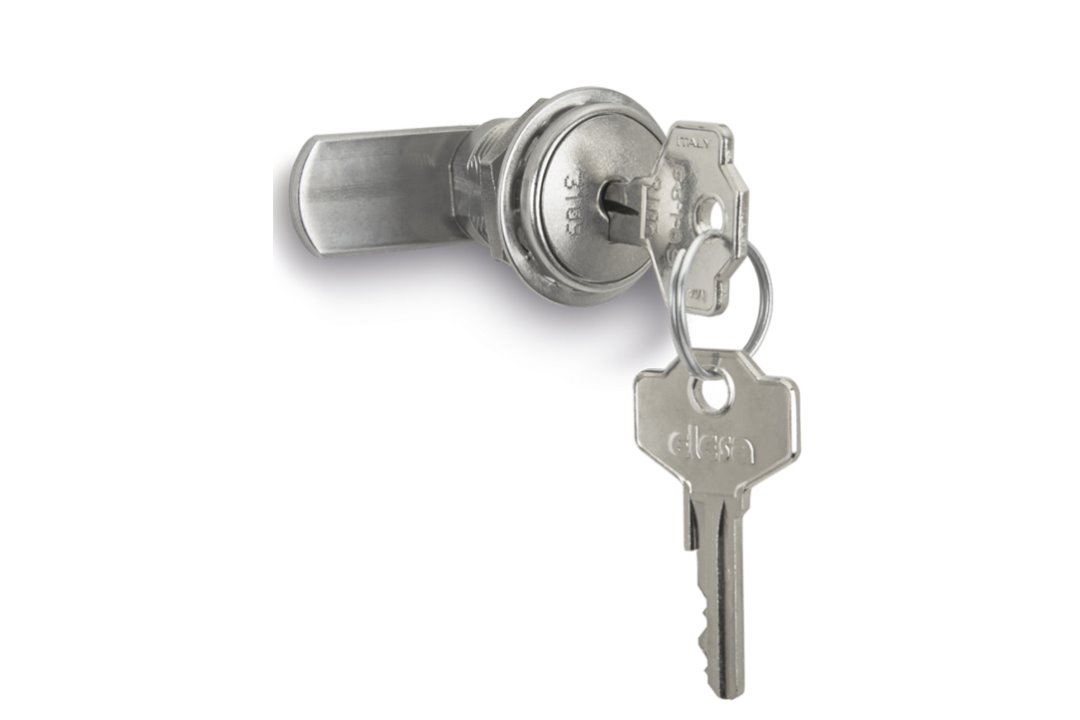

- Zamek ryglowy ELESA+GANTER CS-SST zamykany na klucz, w całości ze stali nierdzewnej - do szaf, paneli i drzwi maszyn pracujących w trudnych warunkach. Obrót 180°, dwa klucze z niklowanego mosiądzu wyjmowane w dwóch położeniach co 180°.
- Ta wersja: zamki o tych samych numerach - wszystkie otwiera ten sam klucz.
- Odległość rygla: 23 mm, rygiel odgięty o długości 45 mm od osi zamka. Rygiel ze stali nierdzewnej AISI 304, grubość 2,5 mm.
- Stopień ochrony IP65 (EN 60529).
- Montaż: w otworze 19,1 mm ze ściętymi bokami (16,6 mm), mocowanie nakrętką M19x1 ze stali nierdzewnej AISI 303.
- Materiał: korpus i wkładka ze stali nierdzewnej AISI 316L, tarcza centralna ze stali nierdzewnej, podkładki ze stali nierdzewnej AISI 304 i AISI 430.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CSU.20-45-23-SST |
| Odległość rygla | 23 mm |
| Kształt rygla | rygiel odgięty |
| H (długość rygla od osi zamka) | 45 mm |
| l (szerokość rygla) | 16 mm |
| l 1 (długość korpusu) | 20 mm |
| l 2 | 23 mm |
| D (średnica czoła) | 24 mm |
| h (wysokość czoła) | 4,5 mm |
| Waga | 0,083 kg |
Otwór montażowy:
Dostępne wykonania zamków CS-SST:
- CS-SST: różne klucze (400 kombinacji).
- CS-M-SST: różne klucze (190 kombinacji) i dwa klucze master do wszystkich zamków.
- CSU-SST: jednakowe klucze.
- Rygle: proste o długości 20, 32 lub 46 mm (odległość rygla 20 mm) oraz odgięty o długości 45 mm (odległość rygla 23 mm).
