Opis produktu
Właściwości i zastosowanie:

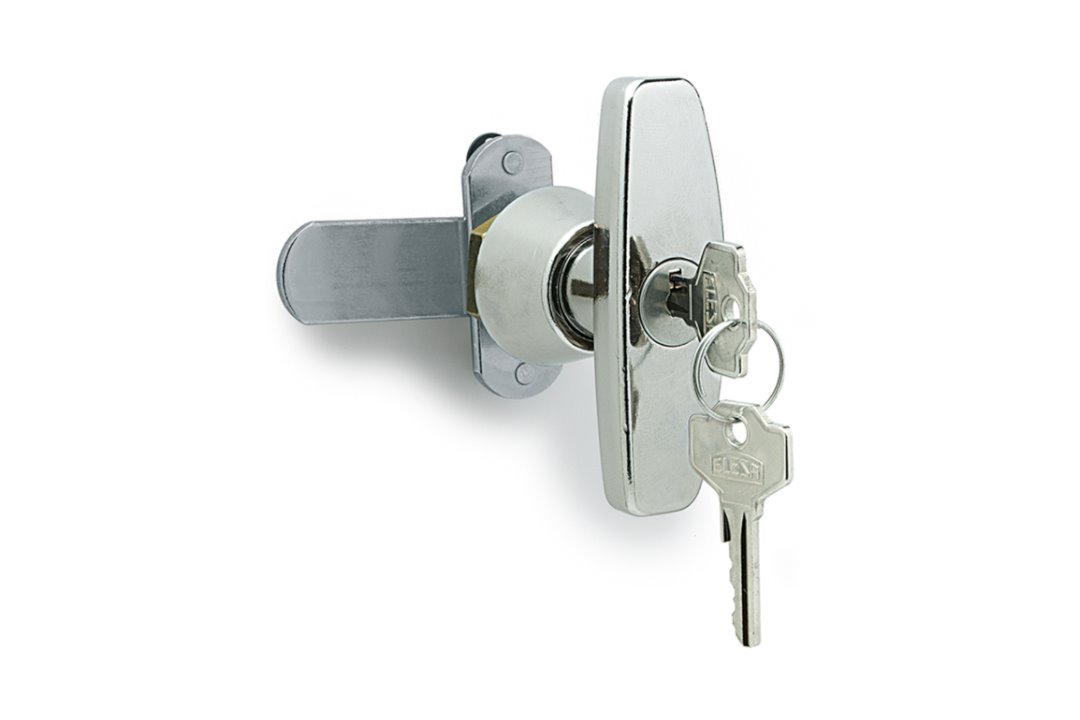

- Zamek ryglowy ELESA+GANTER CSM z uchwytem teowym, zamykany na klucz. Obrót uchwytu o 90° powoduje obrócenie rygla do pozycji zamkniętej lub otwartej.
- Ta wersja: obrót uchwytu o 90° zgodnie z ruchem wskazówek zegara (w prawo), zamki o tych samych numerach - wszystkie otwiera ten sam klucz.
- Odległość rygla: 13,5 mm od powierzchni montażowej. Rygiel płaski, dwupunktowy ze stali ocynkowanej, grubość 3 mm. Mocowany śrubą M7x10.
- Dwa klucze z niklowanego mosiądzu w zestawie, wyjmowane w dwóch położeniach co 180°.
- Montaż: w otworze 22,5 mm z dwoma ściętymi bokami (20,1 mm), mocowanie nakrętką M22x1,5 z podkładką sprężystą.
- Materiał: uchwyt, korpus i wkładka ze stopu cynku chromowanego, wykończenie na połysk. Tarcza centralna ze stali nierdzewnej.

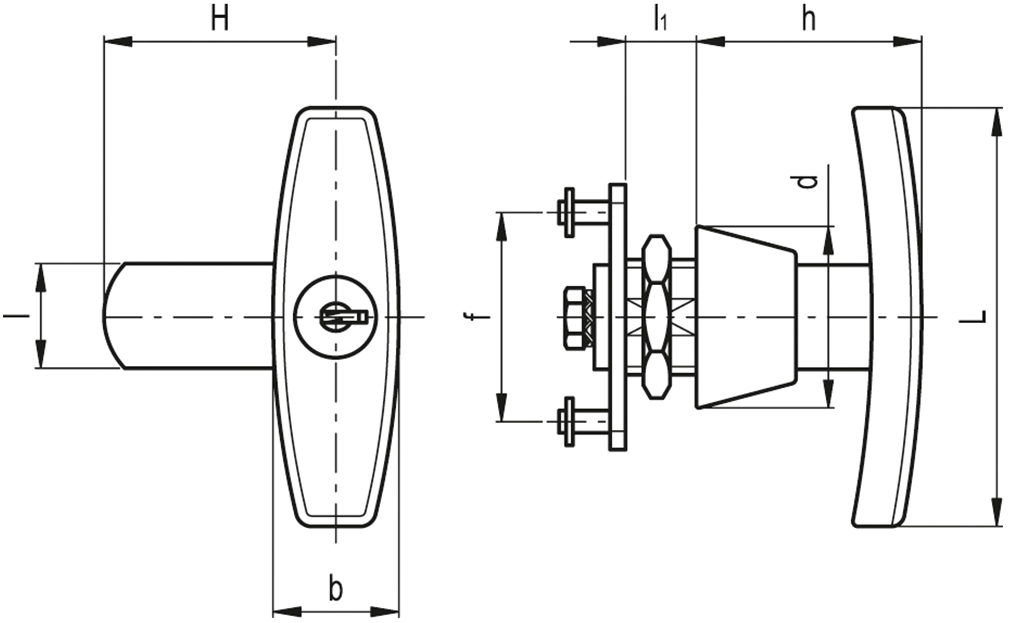

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CSMU.50 |
| l 1 (odległość rygla od powierzchni montażowej) | 13,5 mm |
| H (długość rygla od osi zamka) | 50 mm |
| l (szerokość rygla) | 20 mm |
| L (długość uchwytu) | 80 mm |
| b (szerokość uchwytu) | 24 mm |
| h (wysokość uchwytu nad powierzchnią montażową) | 43,5 mm |
| d | 35 mm |
| f | 42 mm |
| Waga | 0,26 kg |

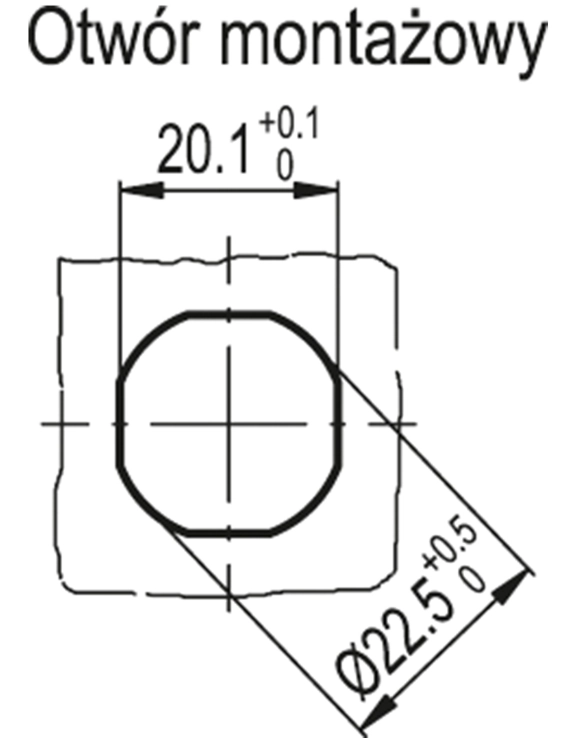

Otwór montażowy:
Dostępne wykonania zamków CSM:
- CSM.50: obrót 90° w prawo, różne klucze (400 kombinacji).
- CSMU.50: obrót 90° w prawo, jednakowe klucze.
- CSM.50-S: obrót 90° w lewo, różne klucze (400 kombinacji).
- CSMU-50-S: obrót 90° w lewo, jednakowe klucze.
