Opis produktu
Właściwości i zastosowanie:

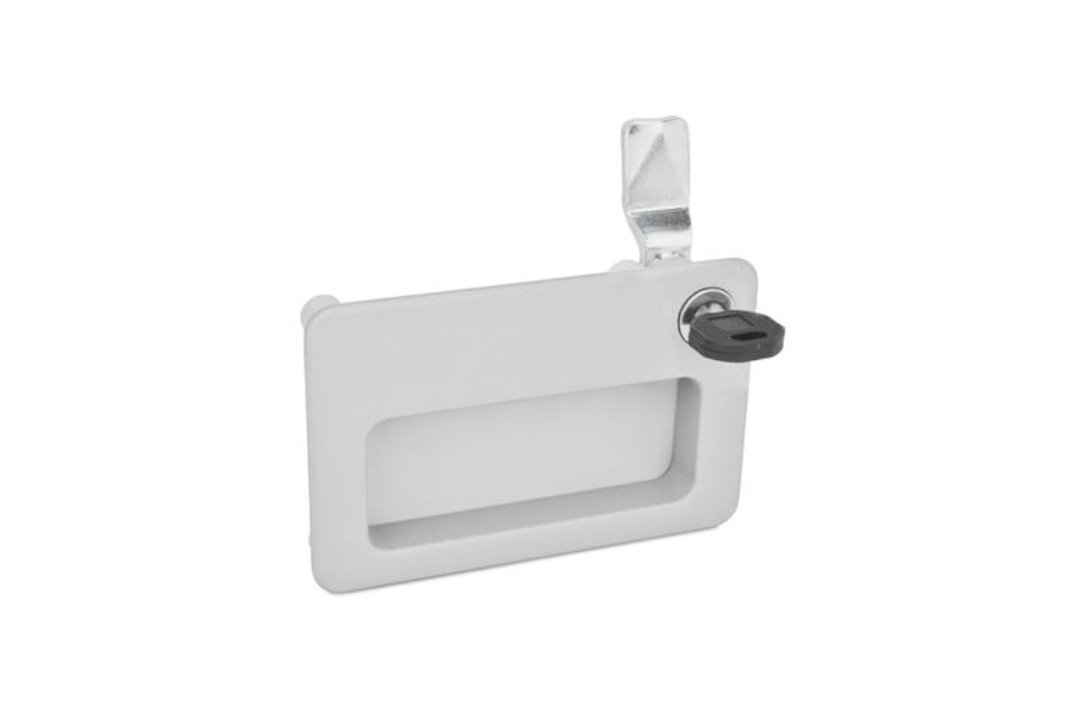

- Zamek z uchwytem kasetowym GANTER GN 115.10 do drzwi szaf, obudów i osłon maszyn. Wpuszczona konstrukcja uchwytu eliminuje wystające elementy od strony zewnętrznej, oszczędzając miejsce.
- Obrót zamka o 90° powoduje, że rygiel zachodzi za ramę drzwi, zabezpieczając je przed otwarciem. Wyprofilowany rygiel ułatwia zamykanie.
- Ta wersja: zamykanie kluczem patentowym, zamki o tym samym numerze - wszystkie otwiera ten sam klucz. W komplecie dwa klucze niklowane z rękojeścią z tworzywa, wyjmowane w obu położeniach krańcowych; zamek w prawym górnym rogu uchwytu (nr identyfikacyjny 2).
- Odległość rygla A: 14 mm. Rygiel dostarczany jest niezamontowany.
- Montaż: płytę czołową z zamkiem wsuwa się od przodu w wycięcie w drzwiach, a kasetę przykręca od tyłu wkrętami z zestawu, które na stałe łączą oba elementy uchwytu.
- Materiał: płyta czołowa z odlewu cynku pokrytego żywicą epoksydową, kolor srebrny RAL 9006, matowy; kaseta jasnoszara z tworzywa.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 115.10-SC-14-2-SR |
| A (odległość rygla) | 14 mm |
| Wymiary zewnętrzne uchwytu (szer. x wys.) | 128 x 83 mm |
| Wymiary wycięcia w drzwiach (szer. x wys.) | 121 x 76 mm |
| Promień naroży wycięcia | maks. 5 mm |
| Odległość wycięcia od ramy | 16,5 mm |
| Grubość drzwi | 1-7 mm |
| Wkręty montażowe | M4 x 12 (w komplecie) |
| Waga | 0,307 kg |

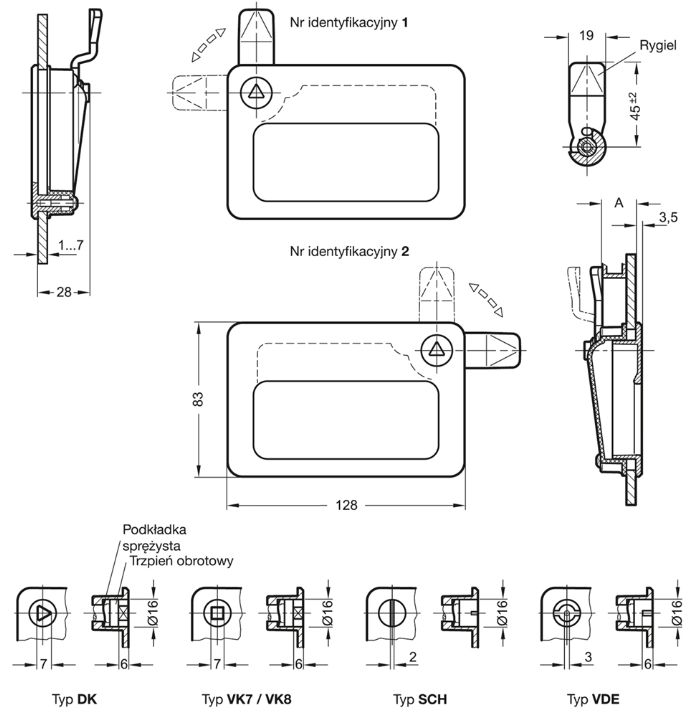

Wycięcie w drzwiach:
Montaż:
Położenie zamka (nr identyfikacyjny 1 / 2):
Dostępne wykonania zamków GN 115.10:
- Klucz patentowy: SC - zamki o tym samym numerze (jednakowe klucze), SU - zamki o różnych numerach (różne klucze).
- Wkładka pod klucz uniwersalny: DK - klucz trójkątny 7 mm, VK7 - klucz kwadratowy 7 mm, VK8 - klucz kwadratowy 8 mm, SCH - nacięcie pod wkrętak płaski, VDE - klucz dwuskrzydłowy.
- Położenie zamka: 1 - w lewym górnym rogu uchwytu, 2 - w prawym górnym rogu.
- Kolor: czarny RAL 9005 (SW) lub srebrny RAL 9006 (SR).
- Odległość rygla A: 4, 6, 8, 10, 13, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45 lub 50 mm.
