Opis produktu
Właściwości i zastosowanie:

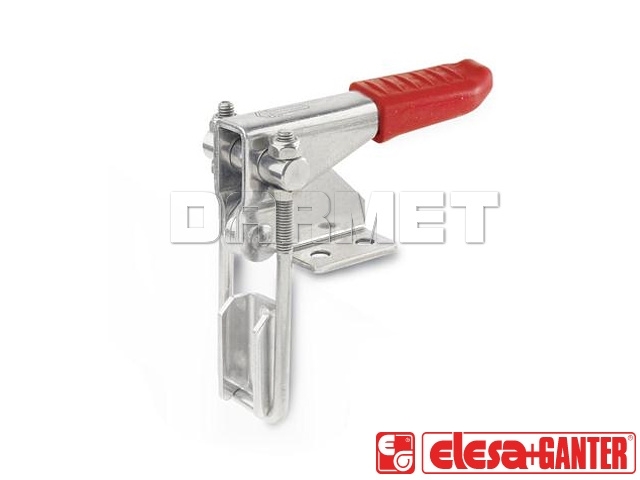

- Zapięcie szybkomocujące ze stali nierdzewnej

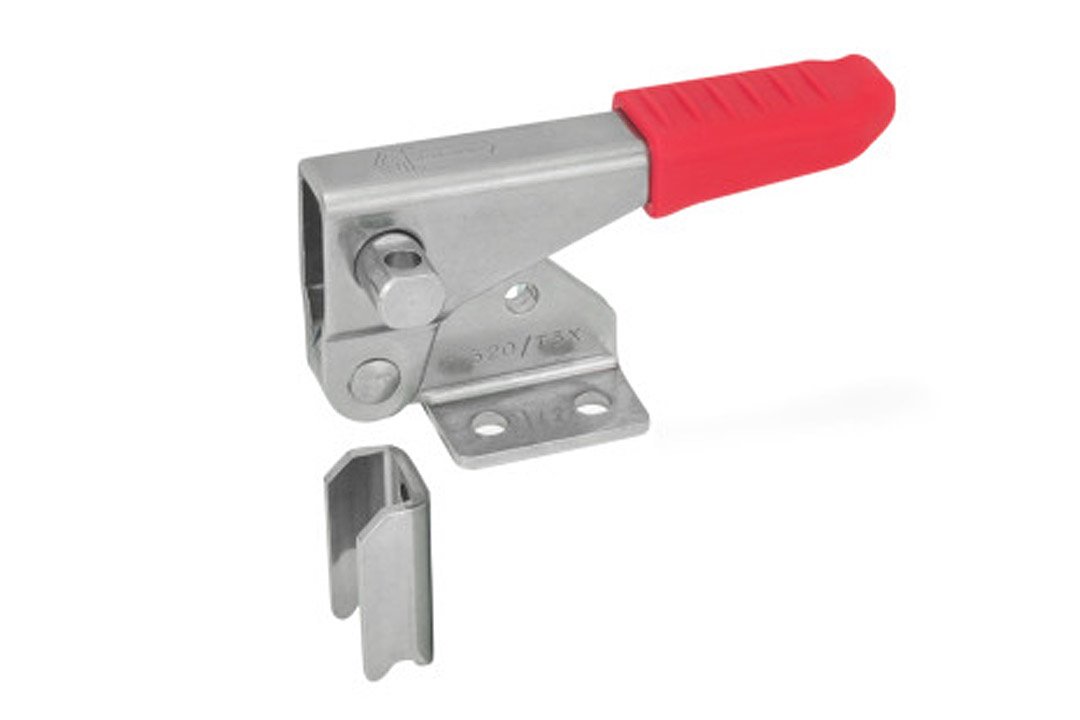

- Wersja T: bez pętli zaciskowej, z zaczepem
- Elementy metalowe: stal nierdzewna AISI 304
- Zaczep: stal nierdzewna AISI 303, zapinany prostopadle do dźwigni
- Rączka wykonana z czerwonego, olejoodpornego tworzywa
- Zapięcia GN 851.1 umożliwiają szybkie i pewne zamknięcie klap i pokryw zbiorników
- Wysunięcie pętli może być regulowane w zakresie podanym w tabeli
- Stal nierdzewna dzięki wysokiej odporności na korozję, pozwala zastosować te zapięcia w maszynach i urządzeniach pracujących w sektorach w których przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymuszają użycie materiałów odpornych na korozję
➕ Zapięcie szybkomocujące
W przypadku tych zacisków ruch wahadłowy dźwigni jest przekształcany na ruch osiowy dociągający zaczep zapięcia do jego korpusu.
Mechanizm kolanowy przytrzymuje zapięcie po zamknięciu. Dostępne są również zapięcia z dodatkową blokadą, zabezpieczającą przed przypadkowym otwarciem.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 5 mm |
| b1 | 26 mm |
| b2 | 35 mm |
| b3 | 21 mm |
| b4 | 25.5 mm |
| b5 | 14 mm |
| d1 | M4 |
| d2 | 4.3 mm |
| h1 | 37 mm |
| h2 | 10 mm |
| l1 ≈ | 68 mm |
| l2 min | 4.5 mm |
| m1 | 22 mm |
| m2 | 6.5 mm |
| m3 | 13 mm |
| m4 | 6.5 mm |
| m5 | 14.3 mm |
| r ≈ | 50 mm |
| s | 2 mm |
| Skok (w1) | 32 mm |
|
Zakres regulacji (w2 ≈) |
11 mm |
|
Siła przytrzymania |
1600 N |
| Waga | 98 g |
