Opis produktu
Właściwości i zastosowanie:

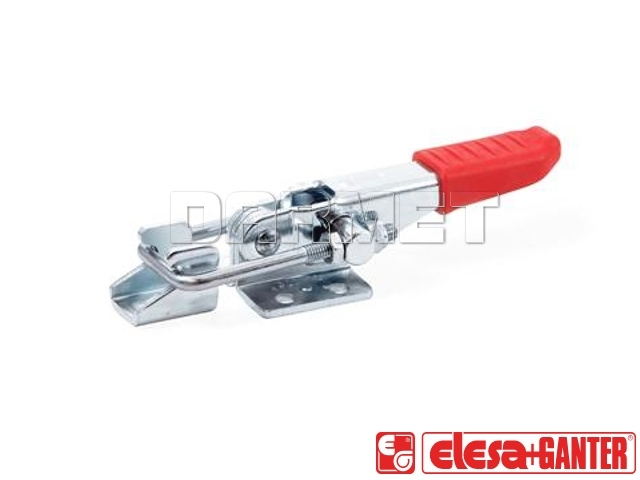

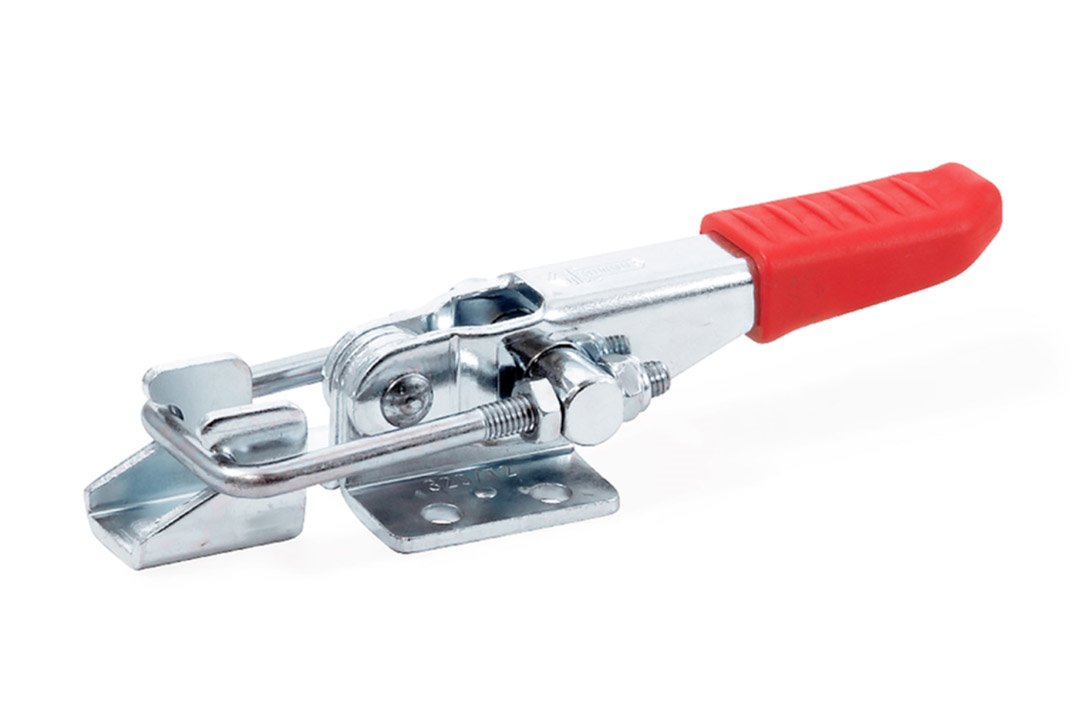

- Zapięcie szybkomocujące stalowe.
- Wersja T2: z pętlą zaciskową i zaczepem.
- Zaczep: stal cynkowana na niebiesko, zapinany równolegle do dźwigni.
- Rączka wykonana z czerwonego, olejoodpornego tworzywa.
- Wszelkie części ruchome specjalnie przesmarowane.
- Zapięcia GN 851 umożliwiają szybkie i pewne zamknięcie klap i pokryw zbiorników.
- Wysunięcie pętli zaciskowej może być regulowane w zakresie podanym w tabeli.
➕ Zapięcie szybkomocujące
W przypadku tych zacisków ruch wahadłowy dźwigni jest przekształcany na ruch osiowy dociągający zaczep zapięcia do jego korpusu.
Mechanizm kolanowy przytrzymuje zapięcie po zamknięciu. Dostępne są również zapięcia z dodatkową blokadą, zabezpieczającą przed przypadkowym otwarciem.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 16 mm |
| b1 | 40 mm |
| b2 | 44 mm |
| b3 | 32 mm |
| b4 | 28 mm |
| b5 | 22 mm |
| d1 | M6 |
| d2 | 6.5 mm |
| h1 ≈ | 30 mm |
| h2 | 25 mm |
| l1 ≈ | 152 mm |
| l2 ≈ min | 19 mm |
| m1 | 32 mm |
| m2 | 10.5 mm |
| m3 | 19 mm |
| m4 | 7 mm |
| m5 | 14 mm |
| r ≈ | 57 mm |
| s | 3 mm |
| Skok (w1) | 48 mm |
|
Zakres regulacji (w2 ≈) |
8.5 mm |
|
Siła przytrzymania |
3200 N |
| Waga | 250 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
