Opis produktu
Właściwości i zastosowanie:

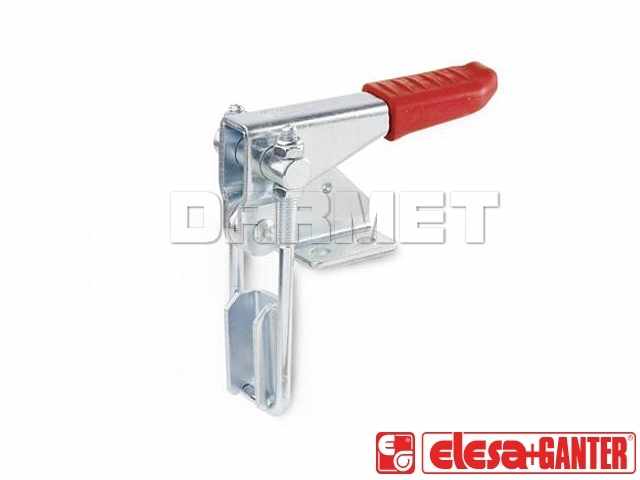

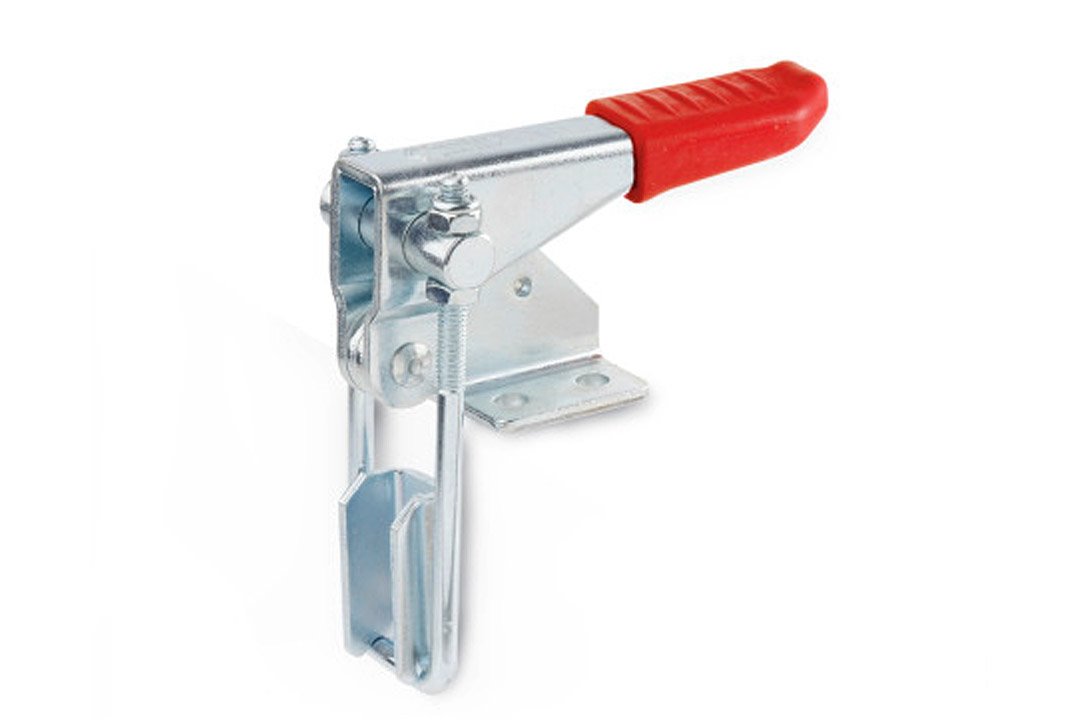

- Zapięcie szybkomocujące w wersji T3: z pętlą zaciskową i zaczepem
- Elementy metalowe: stal hartowana C10, cynkowana na niebiesko
- Zaczep: stal cynkowana na niebiesko, zapinany prostopadle do dźwigni
- Rączka wykonana z czerwonego, olejoodpornego tworzywa
- Zapięcia GN 851.1 umożliwiają szybkie i pewne zamknięcie klap i pokryw zbiorników
- Wysunięcie pętli może być regulowane w zakresie podanym w tabeli
➕ Zapięcie szybkomocujące
W przypadku tych zacisków ruch wahadłowy dźwigni jest przekształcany na ruch osiowy dociągający zaczep zapięcia do jego korpusu.
Mechanizm kolanowy przytrzymuje zapięcie po zamknięciu. Dostępne są również zapięcia z dodatkową blokadą, zabezpieczającą przed przypadkowym otwarciem.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 8 mm |
| b1 | 36 mm |
| b2 | 44 mm |
| b3 | 32 mm |
| b4 | 37 mm |
| b5 | 22 mm |
| d1 | M6 |
| d2 | 6.5 mm |
| h1 | 54 mm |
| h2 | 15 mm |
| l1 ≈ | 106 mm |
| l2 min | 6 mm |
| m1 | 25.5 mm |
| m2 | 8.5 mm |
| m3 | 19 mm |
| m4 | 10.5 mm |
| m5 | 20.5 mm |
| r ≈ | 78 mm |
| s | 3 mm |
| Skok (w1) | 53 mm |
|
Zakres regulacji (w2 ≈) |
17 mm |
|
Siła przytrzymania |
3200 N |
| Waga | 325 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
