Opis produktu
Właściwości i zastosowanie:

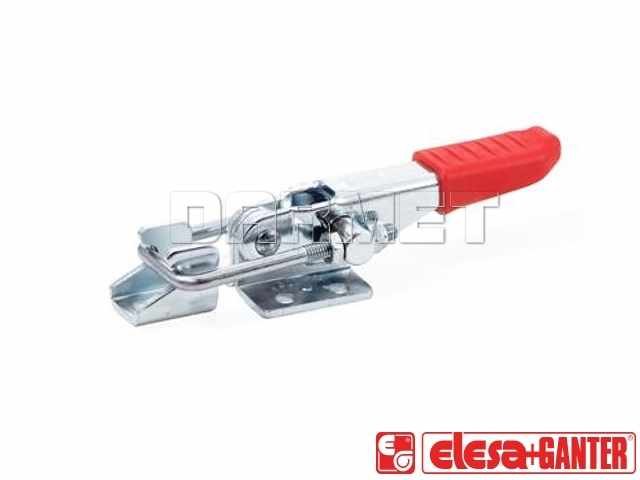

- Zapięcie szybkomocujące stalowe

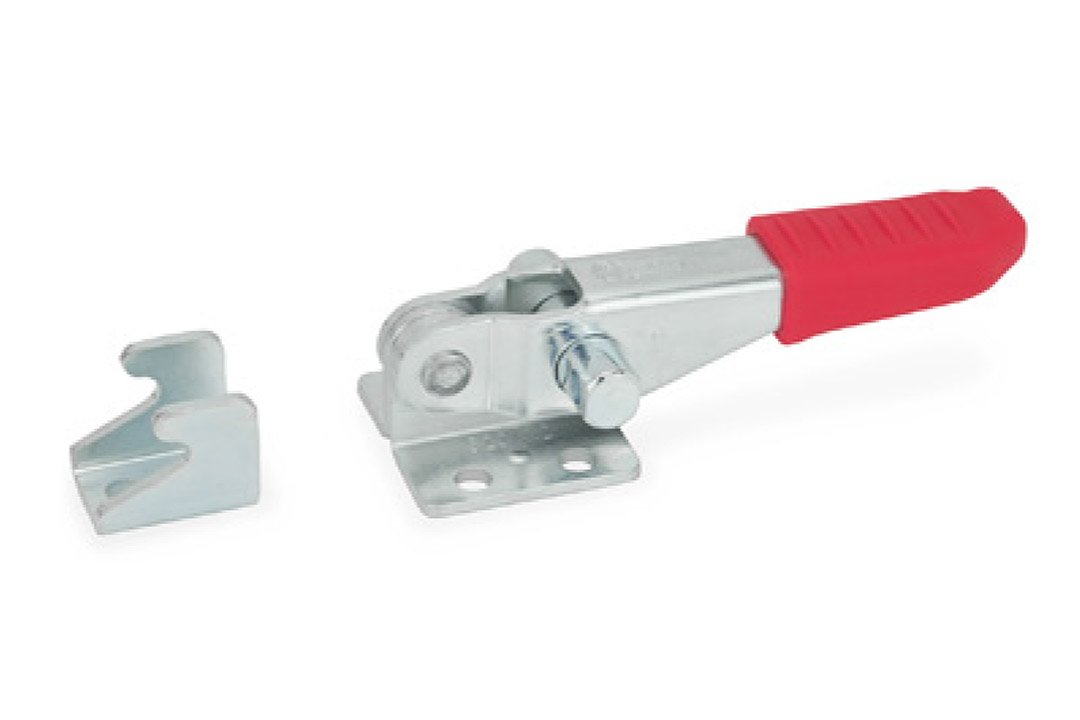

- Wersja T: bez pętli zaciskowej, z zaczepem
- Zaczep: stal cynkowana na niebiesko, zapinany równolegle do dźwigni
- Rączka wykonana z czerwonego, olejoodpornego tworzywa
- Wszelkie części ruchome specjalnie przesmarowane
- Zapięcia GN 851 umożliwiają szybkie i pewne zamknięcie klap i pokryw zbiorników
- Wysunięcie pętli zaciskowej może być regulowane w zakresie podanym w tabeli
➕ Zapięcie szybkomocujące
W przypadku tych zacisków ruch wahadłowy dźwigni jest przekształcany na ruch osiowy dociągający zaczep zapięcia do jego korpusu.
Mechanizm kolanowy przytrzymuje zapięcie po zamknięciu. Dostępne są również zapięcia z dodatkową blokadą, zabezpieczającą przed przypadkowym otwarciem.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 12 mm |
| b1 | 26 mm |
| b2 | 28 mm |
| b3 | 21 mm |
| b4 | 20 mm |
| b5 | 14 mm |
| d1 | M4 |
| d2 | 4.3 mm |
| h1 ≈ | 26 mm |
| h2 | 18 mm |
| l1 ≈ | 98 mm |
| l2 ≈ min | 11 mm |
| m1 | 19 mm |
| m2 | 5 mm |
| m3 | 16 mm |
| m4 | 5 mm |
| m5 | 10 mm |
| r ≈ | 37 mm |
| s | 2 mm |
| Skok (w1) | 26 mm |
|
Zakres regulacji (w2 ≈) |
6 mm |
|
Siła przytrzymania |
1600 N |
| Waga | 72 g |
