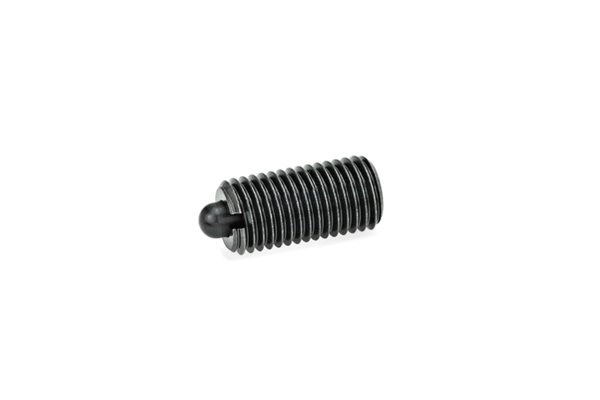

Opis produktu
Właściwości:
- Typ S: trzpień stalowy, sprężyna o standardowej sile docisku
- Korpus: stal oksydowana na czarno
- Trzepień stalowy, hartowany
- Temperatura pracy do +250°C
- Nacisk sprężyny ze stali nierdzewnej AISI 631
Zastosowanie:
- Zatrzaski trzpieniowe GN 616 stosowane są do mocowania lub pozycjonowania jako dociskacze, zapadki, blokady oraz wypychacze.
- Nacięcie od strony trzpienia służy do wkręcania w otwory nieprzelotowe. Specjalny klucz montażowy GN 611.5.
Tabela wymiarów
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 616-M10-S |
| d 1+0,1 | M 10 |
| d 2 | 4 mm |
| l | 22 mm |
| w | 3 |
| Nacisk sprężyny początkowy |
10 N |
| Nacisk sprężyny końcowy |
39 N |
| Oznaczenie dla wkrętaka | GN 611.5-M10 |
| Waga | 0,009 kg |
Dostępne warianty
- Typ S: trzpień stalowy, sprężyna o standardowej sile docisku
- Typ SS: trzpień stalowy, sprężyna o dużej sile docisku
- Typ K: trzpień stalowy, sprężyna o dużej sile docisku
- Typ SN: trzpień ze stali nierdzewnej, sprężyna o standardowej sile docisku
- Typ SSN: trzpień ze stali nierdzewnej, sprężyna o dużej sile docisku
- Typ KN: trzpień z tworzywa, sprężyna o standardowej sile docisku
- Typ KSN: trzpień z tworzywa, sprężyna o dużej sile docisku
