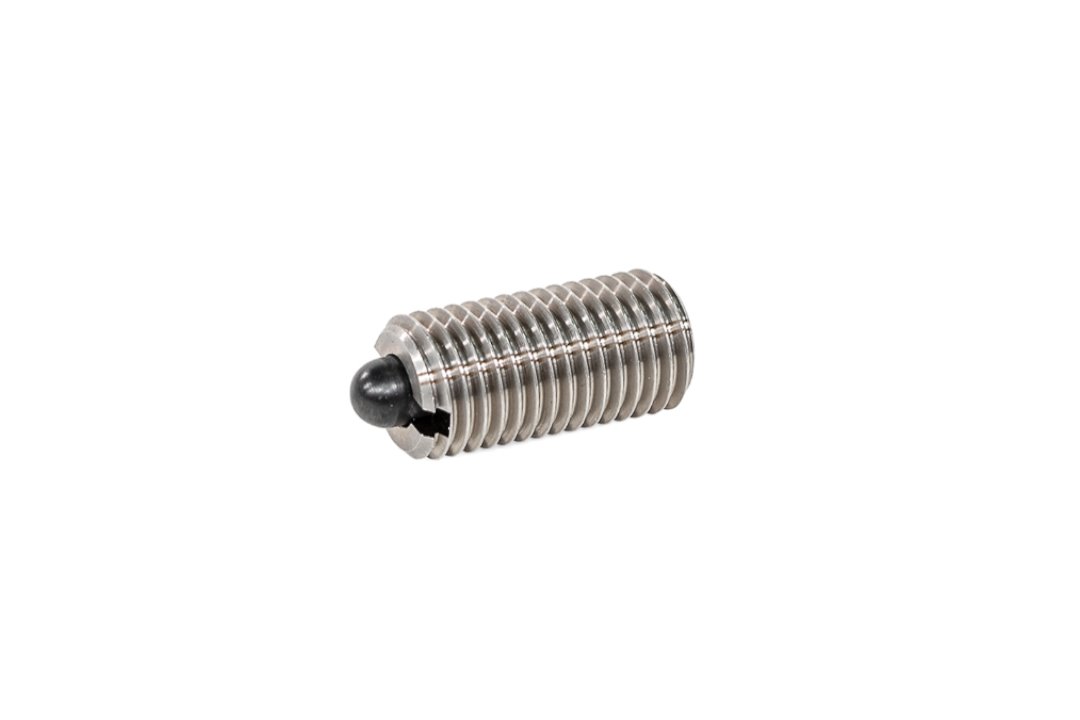

Opis produktu
Właściwości:
- Typ SSN: trzpień ze stali nierdzewnej, sprężyna o dużej sile docisku
- Korpus: stal nierdzewna AISI 303
- Trzpień ze stali nierdzewnej AISI 303, azotowany
- Temperatura pracy do +250°C
- Nacisk sprężyny ze stali nierdzewnej AISI 631
Zastosowanie:
- Zatrzaski trzpieniowe GN 616 stosowane są do mocowania lub pozycjonowania jako dociskacze, zapadki, blokady oraz wypychacze.
- Nacięcie od strony trzpienia służy do wkręcania w otwory nieprzelotowe. Specjalny klucz montażowy GN 611.5.
Tabela wymiarów
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 616-M20-SSN |
| d 1+0,1 | M 20 |
| d 2 | 10 mm |
| l | 40 mm |
| w | 7 |
| Nacisk sprężyny początkowy |
88 N |
| Nacisk sprężyny końcowy |
206 N |
| Oznaczenie dla wkrętaka | GN 611.5-M20 |
| Waga | 0,065 kg |
Dostępne warianty
- Typ S: trzpień stalowy, sprężyna o standardowej sile docisku
- Typ SS: trzpień stalowy, sprężyna o dużej sile docisku
- Typ K: trzpień stalowy, sprężyna o dużej sile docisku
- Typ SN: trzpień ze stali nierdzewnej, sprężyna o standardowej sile docisku
- Typ SSN: trzpień ze stali nierdzewnej, sprężyna o dużej sile docisku
- Typ KN: trzpień z tworzywa, sprężyna o standardowej sile docisku
- Typ KSN: trzpień z tworzywa, sprężyna o dużej sile docisku
