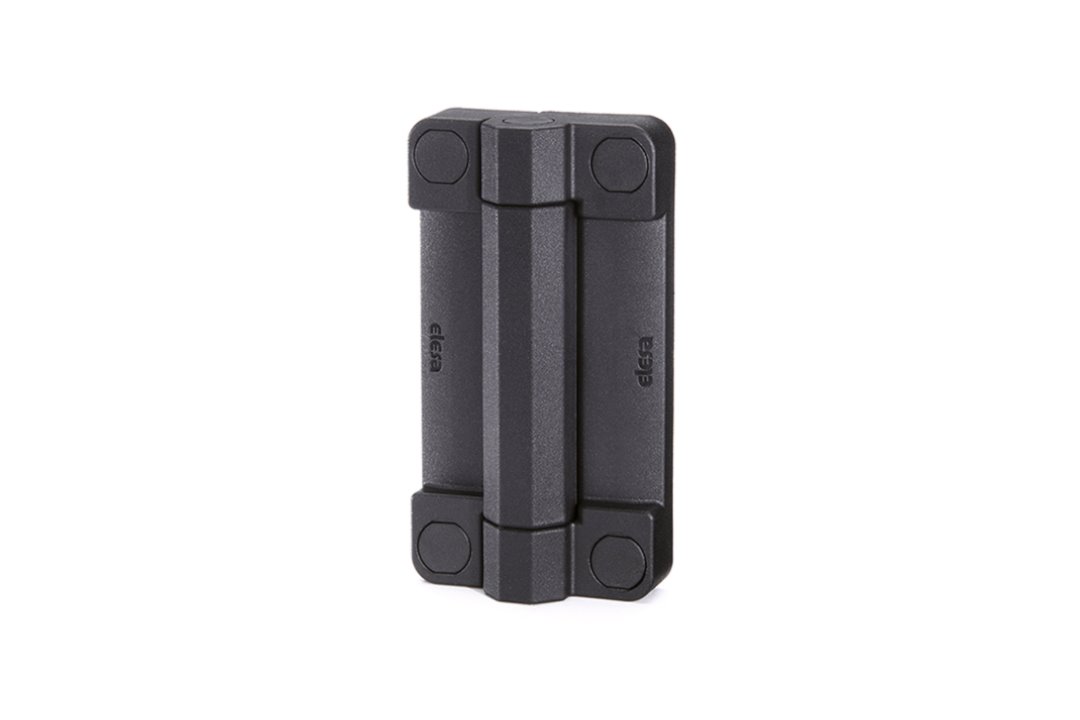

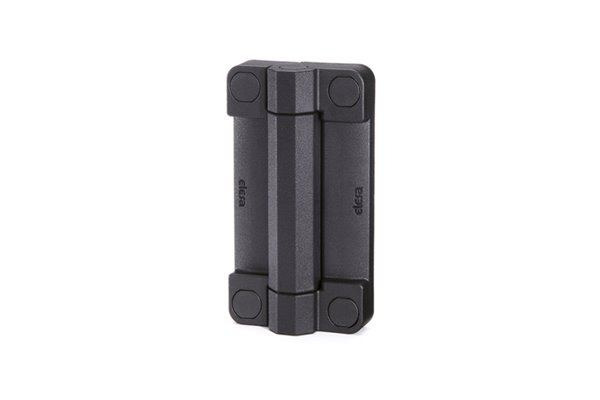

Opis produktu
Właściwości i zastosowanie:
- Materiał: SUPER-technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe.
- Sworzeń obrotowy: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, w kolorze zawiasu.
- Trzy sposoby montażu pozwalają stosować zawias na większości profili aluminiowych (szerokość min. 30 mm).
- Zawias CFMW może być stosowany w komplecie z zawiasem z wbudowanym wyłącznikiem CFSW.

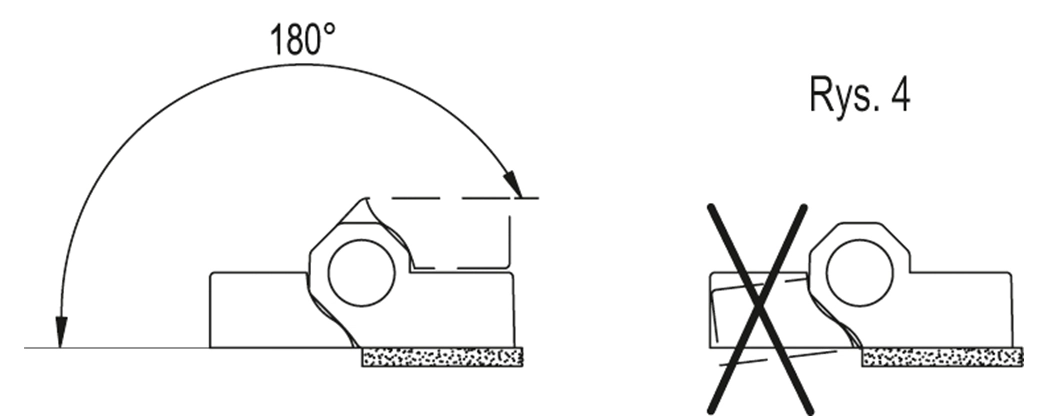

- Zakres obrotu (wartość przybliżona): maksymalnie 180° (od 0° do +180°, gdzie 0° to pozycja, w której powierzchnie mocowania obu ramion zawiasu leżą w jednej płaszczyźnie). Nie należy przekraczać kąta obrotu – grozi to uszkodzeniem mechanicznym. Oba ramiona zawiasu muszą mieć wspólną płaszczyznę montażu.
Montaż:

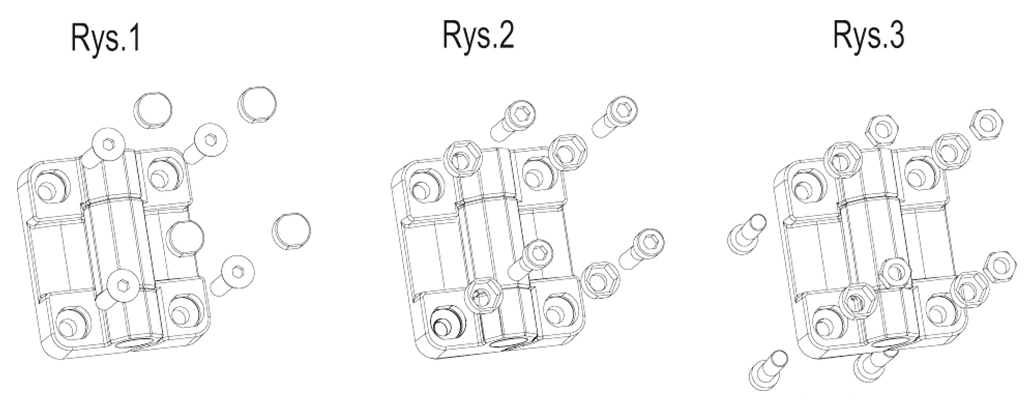

- Śrubami z łbem stożkowym M6 (UNI 5933, ISO 10642) z pokrywami osłaniającymi śruby (rys. 1).
- Śrubami z łbem walcowym z gniazdem sześciokątnym M6 (UNI 5931, ISO 4762) z tulejami z zestawu (rys. 2).
- Nakrętkami M6 (UNI 5588, ISO 4032) z tulejami z zestawu (rys. 3) – ten sposób uniemożliwia demontaż zawiasu od frontu.
- Śruby i nakrętki nie są dostarczane w komplecie. Zestaw montażowy (osobno): 4 zaślepki i 4 tuleje z technopolimeru – 425948 (czarny) lub 425949 (szary).

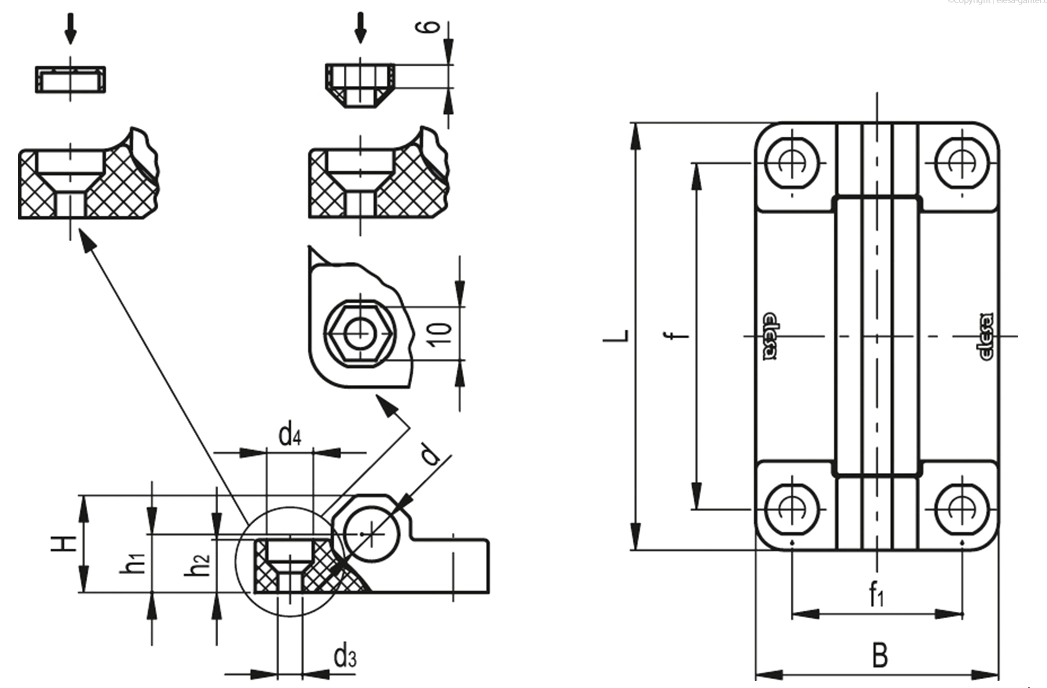

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFMW.110-SH-6 |
| L | 110 mm |
| B | 60 mm |
| H | 25 mm |
| f ±0,25 | 91 mm |
| f 1 ±0,25 | 42 mm |
| h 1 | 15 mm |
| h 2 | 15 mm |
| d | 12 mm |
| d 3 | 6,5 mm |
| d 4 | 12 mm |
| Sugerowany moment dokręcania śrub C | 5 Nm |
| Waga | 0,122 kg |
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa – maksymalne obciążenie robocze S a |
2100 N |
 Siła promieniowa – maksymalne obciążenie robocze S r |
2800 N |
 Siła przy zgięciu 90° – maksymalne obciążenie robocze S 90 |
1300 N |
Maksymalne obciążenie robocze to wartość, powyżej której materiał może ulec uszkodzeniu. Należy dobrać współczynnik bezpieczeństwa adekwatny do danej aplikacji.
