Opis produktu
Właściwości i zastosowanie:
- Typ C: 2 x 2 trzpienie gwintowane, zawias mocowany od tylnej strony, co zapobiega aktom wandalizmu.

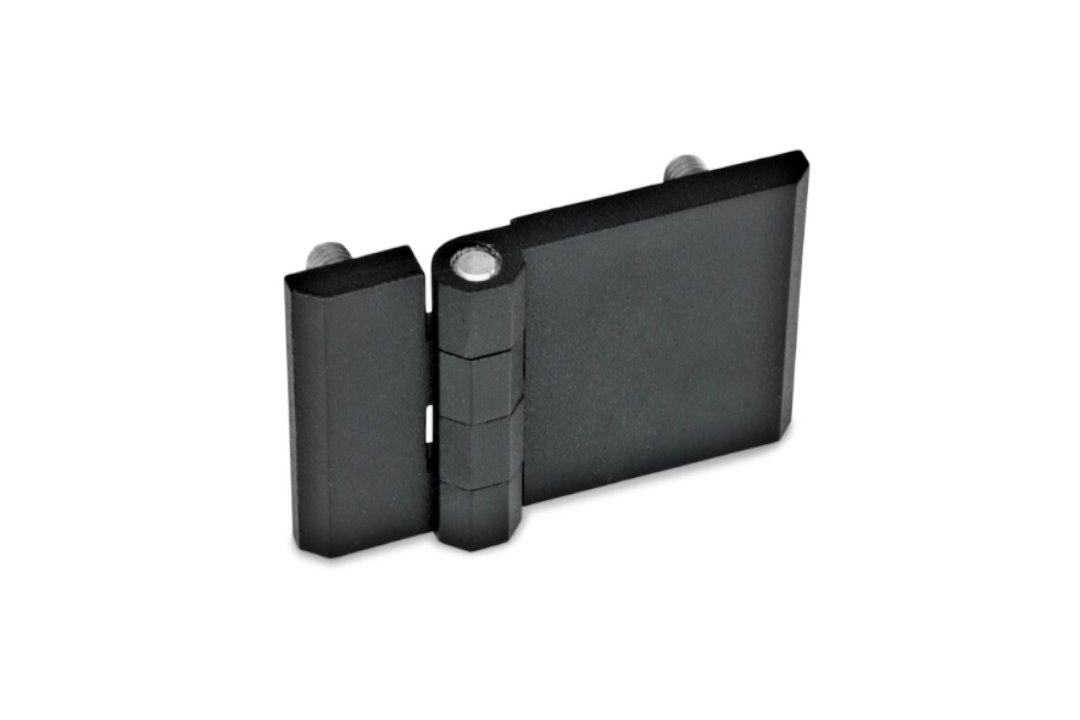

- Zawiasy GN 237 z poziomo przedłużonymi skrzydłami mają zwartą i wytrzymałą konstrukcję. Przeznaczone do zastosowań, gdzie wymagany jest większy rozstaw otworów montażowych.
- Skrzydła zawiasu: ciśnieniowy odlew z cynku, powierzchnia pokryta żywicą epoksydową, kolor czarny RAL 9005, wykończenie matowe.
- Trzpień: stal nierdzewna AISI 303.
- Trzpienie gwintowane: stal nierdzewna AISI 316.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 237-ZD-120-60-C-SW |
| l 1 | 120 mm |
| l 2 | 60 mm |
| d 1 (gwint) | M 8 |
| d 3 | 8 mm |
| h 1 | 15 mm |
| h 2 | 8 mm |
| h 3 | 8,5 mm |
| h 4 +0,5 | 17 mm |
| l 3 | 51,5 mm |
| l 4 | 51,5 mm |
| l 5 | 14 mm |
| m 1 | 90 mm |
| m 2 | 36 mm |
| m 3 | 45 mm |
| m 4 | 45 mm |
| Waga | 0,362 kg |
Dostępne wykonania GN 237 (przedłużone):
- HE: przedłużony poziomo (2 x 2 otwory / trzpienie), VE: przedłużony pionowo (2 x 3)
- Typ A: otwory pod śruby z łbem stożkowym, typ C: trzpienie gwintowane
- ZD: ciśnieniowy odlew z cynku, czarny RAL 9005 (SW) lub srebrny RAL 9006 (SR)
- NI: stal nierdzewna AISI CF-8, piaskowana na mat (GS)
