Opis produktu
Właściwości i zastosowanie:

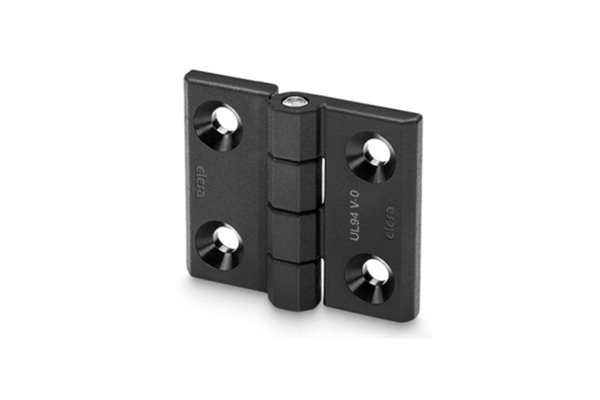

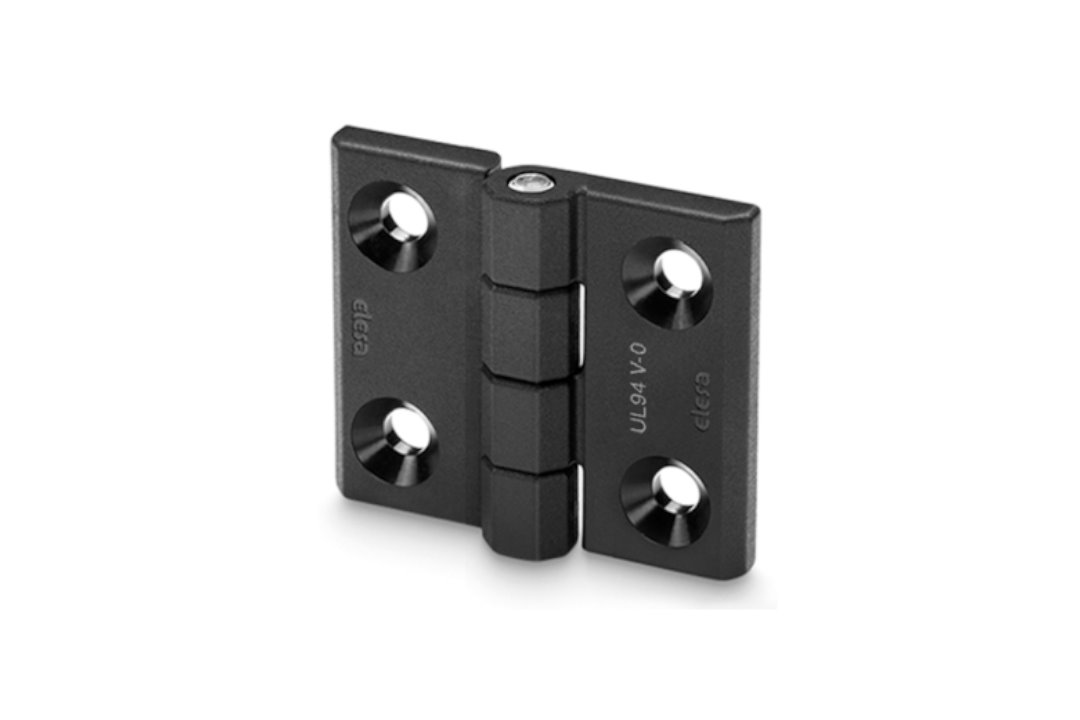

- Zawias ELESA+GANTER CFM-AE-V0 z technopolimeru samogasnącego w klasie V0 wg UL94 - do stosowania we wszystkich obszarach o podwyższonym ryzyku pożaru, w których muszą być spełnione przepisy przeciwpożarowe.
- Mocowanie: otwory przelotowe pod śruby M4 z łbem stożkowym.
- Korpus: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 270° (od -90° do +180°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFM.30-AE-V0-SH-4 |
| L | 30 mm |
| H | 7 mm |
| f ±0,25 | 18 mm |
| h 1 | 4 mm |
| h 2 | 3,5 mm |
| b 1 | 10,5 mm |
| d (sworzeń) | 2,5 mm |
| d 3 (otwór przelotowy) | 4,5 mm |
| d 4 (pogłębienie stożkowe) | 8,5 mm |
| Maks. moment dokręcania śrub C | 3 Nm |
| Waga | 0,007 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
300 N |
| Siła osiowa - obciążenie niszczące R a |
1200 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
700 N |
| Siła promieniowa - obciążenie niszczące R r |
1700 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
500 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
800 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Test obciążenia osiowego zawiasów:
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFM-AE-V0:
Rozmiary: CFM.30 (M4), CFM.40 (M5), CFM.50 (M6) oraz CFM.60 (M6 lub M8).
