Opis produktu
Właściwości i zastosowanie:

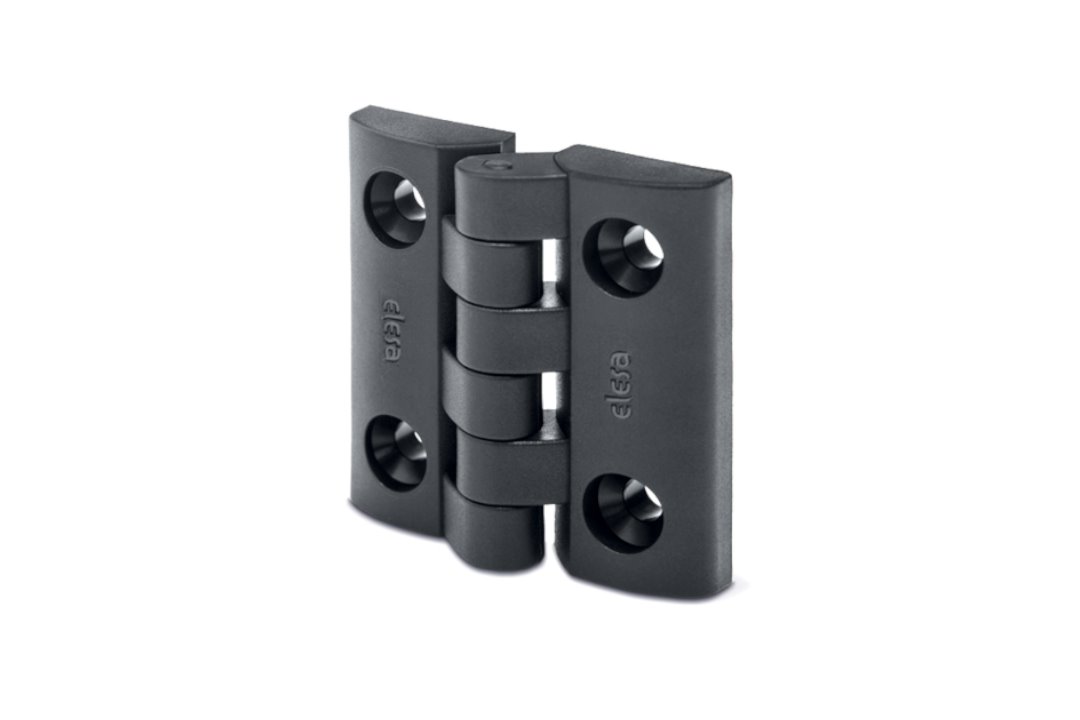

- Zawias ELESA+GANTER CFTX-PP z technopolimeru na bazie polipropylenu - szczególnie odpowiedni tam, gdzie ma kontakt ze środkami chemicznymi lub jest często myty kwaśnymi albo zasadowymi detergentami (przemysł chemiczny, farmaceutyczny, spożywczy, tekstylny, papierniczy).
- Materiał: technopolimer na bazie polipropylenu (PP) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe.
- Sworzeń obrotowy: tytan klasy 2 - maksymalna odporność na chemikalia, rekomendowany do szczególnie agresywnych środowisk (np. przemysł galwaniczny, morski).
- 4 otwory przelotowe pod śruby M4 z łbem stożkowym.

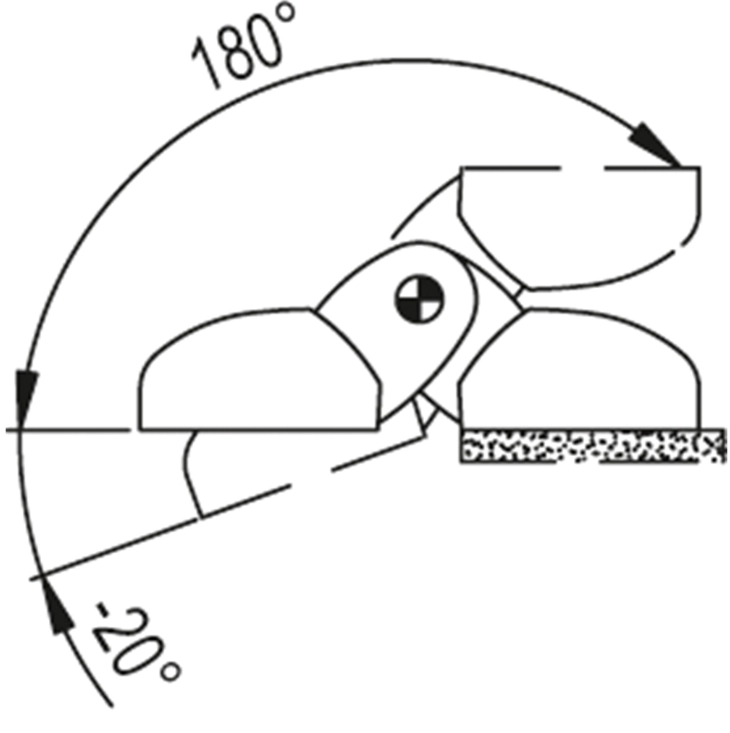

- Zakres obrotu (wartość przybliżona): maks. 200°, od 0° do -20° i od 0° do 180° (0° to pozycja, w której powierzchnie mocowania obu skrzydeł leżą w jednej płaszczyźnie). Nie należy przekraczać kąta obrotu.

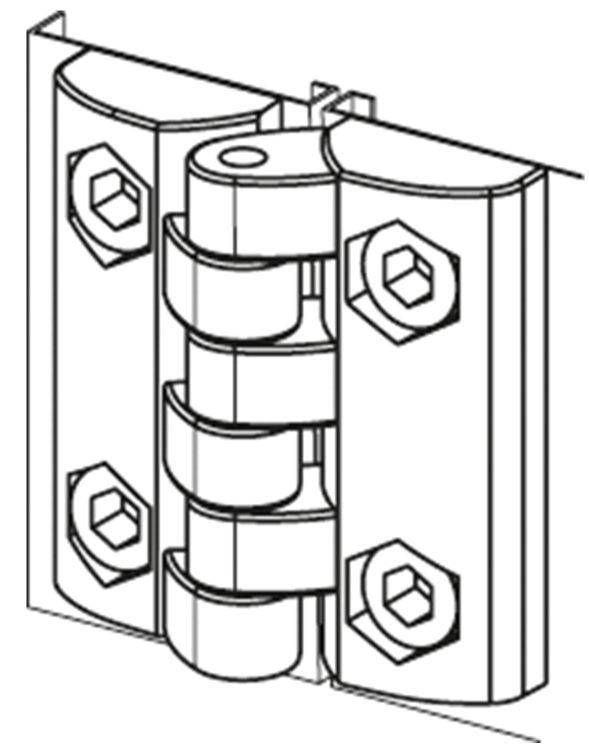

Montaż:

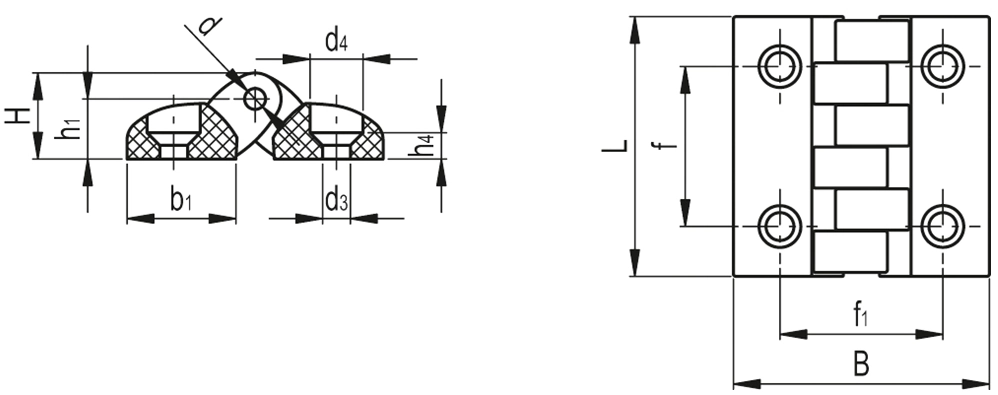

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFTX.40 PP-TT-SH-4 |
| L | 39,5 mm |
| B | 38,5 mm |
| H | 13 mm |
| f ±0,25 | 25 mm |
| f 1 ±0,25 | 25 mm |
| h 1 | 9 mm |
| h 4 | 4,5 mm |
| b 1 | 16,5 mm |
| d (sworzeń) | 3 mm |
| d 3 | 4,5 mm |
| d 4 | 8,5 mm |
| Zalecany moment dokręcania śrub C | 2 Nm |
| Waga | 0,009 kg |
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
200 N |
| Siła osiowa - obciążenie niszczące R a | 1100 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
200 N |
| Siła promieniowa - obciążenie niszczące R r | 1200 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
200 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 | 600 N |
Maksymalne obciążenie robocze to wartość, powyżej której materiał może ulec uszkodzeniu. Obciążenie niszczące to wartość, przy której zawias ulega zniszczeniu. Należy dobrać współczynnik bezpieczeństwa adekwatny do danej aplikacji.
Dostępne wykonania zawiasów CFTX-PP:
- CFTX-PP - sworzeń ze stali nierdzewnej AISI 303.
- CFTX-PP-TT - sworzeń z tytanu klasy 2, do szczególnie agresywnych środowisk.
Rozmiary: CFTX.40 (39,5 x 38,5 mm, śruby M4), CFTX.49 (49,5 x 49 mm, śruby M5), CFTX.65 (65 x 64 mm, śruby M6).
