Opis produktu
Właściwości i zastosowanie:

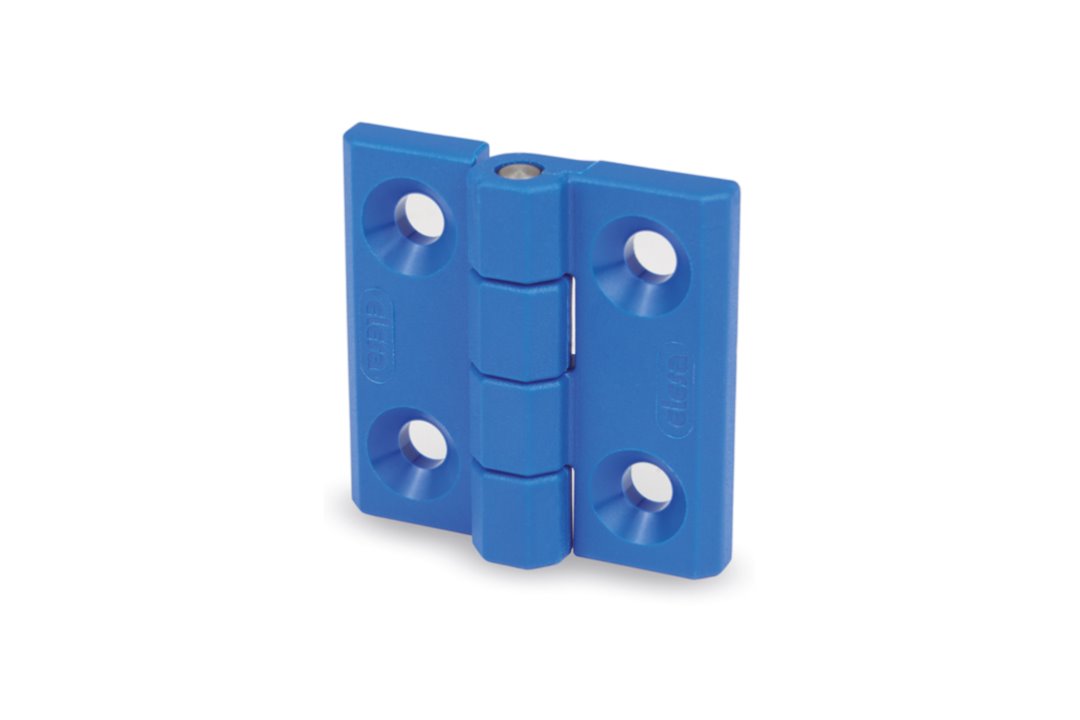

- Zawias ELESA+GANTER CFM-VD z technopolimeru wykrywalnego wizualnie - niebieski kolor RAL 5005 sprawia, że fragment zawiasu jest łatwo widoczny w przypadku dostania się do żywności.
- Zastosowanie: rekomendowany do przemysłu spożywczego i farmaceutycznego. Materiał zgodny z FDA (CFR.21) i EU 10/2011.
- Mocowanie: otwory przelotowe pod śruby M5 z łbem stożkowym.
- Korpus: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 270° (od -90° do +180°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.

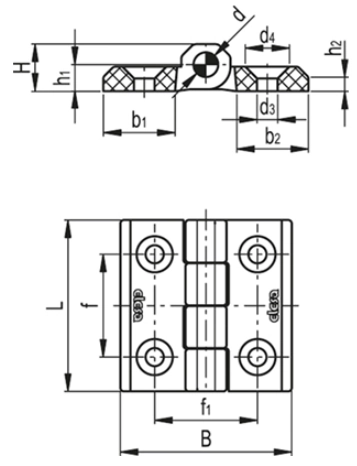

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFM.40-SH-5-VD |
| L | 40 mm |
| B | 40 mm |
| f ±0,25 | 25 mm |
| f 1 ±0,25 | 25 mm |
| H | 9 mm |
| h 1 | 5,5 mm |
| h 2 | 5 mm |
| b 1 | 14 mm |
| b 2 | 14 mm |
| d (sworzeń) | 4 mm |
| d 3 (otwór przelotowy) | 5,5 mm |
| d 4 (pogłębienie stożkowe) | 10,5 mm |
| Maks. moment dokręcania śrub C | 3 Nm |
| Waga | 0,014 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
100 N |
| Siła osiowa - obciążenie niszczące R a |
1600 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
200 N |
| Siła promieniowa - obciążenie niszczące R r |
1900 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
200 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
1200 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFM-VD:
Rozmiary: CFM.40 (M5) oraz CFM.50 (M6).
